Inventor Studio 使用教程(8)

(2)图9右边有“背景”和“环境”两个属性页。在“背景”属性页下的类型中选择“图像”按钮，弹出“选择图片”对话框，选择软件自带的图片“Wonderland.bmp”，“保存”后就能在预览窗口中看到效果。

   说明：在“背景”属性页中勾选“使用应用程序选项”后，渲染背景将与Inventor应用程序选项设置的当前环境背景一致。背景的类型有四种，分别为：纯色、渐变色、图像和图像球体。当选择“图像”和“图像球体”类型时，“图像选择”对话框会自动弹出。背景图片只能选择项目路径下的图片或位于“\Autodesk\Inventor 10\Backgrounds”目录下的图片。
  (3)在“环境”属性页下的固定平面中，设置方向为“XZ”；偏移为“-2”，设置物体产生阴影的清晰度为“34.52”，反射的倒影的清晰度为“46.43”。
  说明：“使用反射图像”只能选择项目路径下的图片或位于“\Autodesk\Inventor10
\Textures” 目录下的图片。
      4.照相机（视角）
  创建一个照相机即创建一个视角。创建和编辑一个视角的对话框是一致的。这里有一种简便的方法：我们只要在图形窗口中把物体的位置和大小设置适当后，在图形窗口中空挡的地方右键单击，选择“从视图创建照相机”即可。
  说明：从视图创建照相机可以通过两个路径进行访问——从浏览器上照相机的右键菜单调用(见图10)；当没有任何其他命令被选中时，从图形窗口的右键菜单调用(见图11)。

  还可以在同一图形窗口中创建多个照相机，另一种创建照相机的方法为：

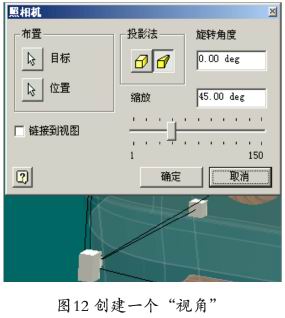

  (1)点击面板工具栏上的“照相机”命令。当“照相机”对话框被调用后，与创建光源命令相似，先设置“照相机”的目标，然后沿着方向线确定照相机的位置。一个“照相机”即被创建了，如图12所示。

  (2)与光源图形位置改变功能相同，当需要改变照相机图形的“目标”和“位置”时可以调用“三维移动/旋转”对话框，如图7。
  说明：照相机对话框中的“投影法”与Inventor标准工具栏上的投影功能一致。分为正交照相机和透视照相机两种；“链接到视图”是把当前视图链接到照相机的视图，只有这里打勾后，对话框中的数据才能实时更新。
     5.渲染图像
  渲染图像命令通过对视角、光照和场景的设定对一个零部件或装配件进行渲染，到一个逼真
的图像。
  (1)点击工具面板上的“渲染图像”按钮，在弹出的对话框中包含“常规”和“质量”两个属性页，如图13所示。

(2)在常规属性页中点击“输出尺寸

”按钮旁的小三角，在下拉框中选择“800×600”，如图14所示。

  (3)在照相机下拉菜单中选择照相机1”作为当前渲染视角，下面的两个样式在前面的设置时已被激活，这里就不在另作选择。
  (4)在“质量”属性页下，反锯齿设置为“中”，勾选“真实反射”，如图15所示。

  (5)最后点击渲染图像对话框上的“渲染”命令,调用渲染图像输出窗口,稍做等待就完成了。
  说明：“真实反射”是用来控制是否渲染输出图像要具有真实反射效果。若打勾，表示所有真实反射效果将被渲染出来；反之，则指定一副默认的图作为反射效果。打勾后渲染时间将增加，反之时间则相对较少。
     6.查看上一张图像
  如果对渲染出来的图片稍有不满意，可以对各种样式稍做改动后再次渲染，“查看上一张图片”这个功能即是查看上一张渲染的图像，以此做一下比较。
     7.渲染效果图展示

编辑整理：【CYY】
