Inventor Studio 使用教程(6)

      三、实战案例（透明玻璃水杯的渲染效果）
   下面我们将通过对一组物体模型的渲染设置全过程来学习IS渲染功能的操作，图4为这组物体模型，它由水杯、水、小球和小棍组合而成并摆在一张桌子上。

     1.表面材质样式设置
  首先要给模型添加材质，这里运用“表面材质样式”，它所定义的是一个物体从视觉上的外
观效果。
   （1）在工具面板上点击“表面材质样式

”按钮，弹出样式对话框（图5）。选中水杯，在材质列表中选择“玻璃”材质，在对话框的预览窗口中可以看到材质的视觉效果，然后点击“应用表面材质样式

”按钮，这时材质列表中的“玻璃”后面出现一个星号，表明该水杯的材质已被设置成玻璃了，同时在图形窗口中可以看到物体材质变化后的效果。

   （2）在表面材质样式的基本属性页（图5右）中，可以根据自身的美学观念来设置环境、漫射等颜色，在这里我们运用默认值就可以了。
   （3）选择“ 反射和不透明”属性页（图6），调节材质本身的“亮度”为“20％”，“不透明度”为“15％”，表面的“折射率”为“1.0”。

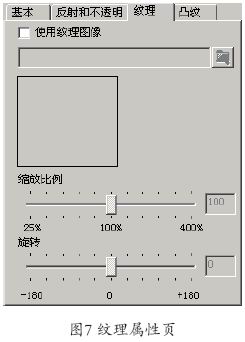

   （4）表面材质的“纹理”属性页（图7）和“凸纹”属性页，我们这里都用默认值。

  （5）以同样的方法分别对桌子、水、小木棍和四个小球，附上“木材（橡木）”、“水”、“木材”、“铝合金蓝色” 和“塑料”等材质。
  说明：对话框(图5 )上“ 保存”和“重设”按钮仅当你对某一个样式做了修改后才被激活。如果在没有确认已修改的样式时而切换到其他的样式或者直接点击“完成”命令，提示对话框就会弹出告诉用户必须确认其操作（如图8）。

   “获取曲面样式”和“指定曲面样式”两个按钮的功能介绍：
  参见图9，实际上两个功能应被称作为“ 获取表面材质样式”和“应用表面材质样式”。当
且仅当在图形窗口中选中至少一个零部件后，这两个功能按钮才被激活。

   注意：对于“获取表面材质样式”按钮，若在图形窗口中选中多个零部件时，只有所选择的多个零部件具有相同的表面材质样式时才能够应用。但在“应用表面材质样式”功能按钮上则不存在这个问题，只要有一个零部件并且一个样式被选中后，该功能就有效。
   如何创建一个自己的材质类别：
  列表中包含了给各个材质所划分的类别文件夹，以及材质库中所有存在的表面材质。所有的类别都可以被创建或编辑，同样地，所有的材质也可以被重新归类：选中一个需要重新归类的材质，在类别编辑下拉框中输入一个新类别名(如下图10)，点击“保存”按钮。则结果如图11所示。

    如何重新划分一个材质所属类别：
  选择一个需要重新划分所属类别的材质，在类别下拉列表中选择需要目的类别——木材、软木等，如图12。点击“保存”按钮。则结果如图13所示。

  注意：若一个类别下所有的材质都被移走后，该类别则自动被删除。
    “反射和不透明”属性页中的“使用反射图像”:
  图6中的“使用反射图像”是用来设置材质本身反射外界物体之效果的一个虚拟的图片，当亮度调节到很高时，效果比较明显。如果没有设置，则默认有一副图片。设置的图片只能是项目路径下的图片或“\Autodesk\Inventor10\Textures”目录下的图片。
  注意：只有点击对话框下方的保存后才能在图形窗口中看到具体效果。
    “纹理”属性页的“使用纹理图像”功能:
  图7中的“使用纹理图像”是用来设置表面材质产生的纹理的形状图像。可选图像只能是项目路径下的图片或“\Autodesk\Inventor 10\Textures\surfaces”目录下的图片。“凸纹属性页”中“使用凸纹图像”的选择图片路径同上面所述一样.
