Inventor Studio 使用教程(7)

      2、光照样式
  下面要为物体设置的是光照样式，它所定义的是对象在渲染时的灯光效果。
  （1）在工具面板上点击“光照样式

”按钮，系统将弹出样式对话框（如图1所示）。

  （2）在光照样式列表中可选择软件自带的光照样式，但在这里我们要新建一个光照样式。首先点击工具栏里的“新建样式”图标，在弹出的“新建样式名”对话框中输入“PHQ”，点击“确定”。这时光照列表中就有了一个“PHQ”的光照样式。也可通过表中选中一个样式后利用右键单击“新建样式”的方法来新建一个光照样式。
  （3）选中“PHQ”样式，在对话框右边的“光源样式”选项卡中，将类型设置为“模糊阴影
，质量设置为“中”，环境设为55”。
  （4）光源的类型有三种，分别为：方向光源、点光源和聚光灯。对应于不同的类型，每个光源拥有不同的第三个属性页。这里我们只需要在列表中光源样式“PHQ”下设置两个方向光源就
可以了。把多余的光源删除，新建两个方向光源：Light1和Light2。
  （5）选中Light1，对话框的右边就显示三个属性页：常规、照明和方向。在“照明”属性页中设置“亮度”为“72”；“类型”为“模糊”；“质量”为“高”。在“方向”属性页中，将“经度”和“纬度”都设置为“0”。
  （6）选中L i g h t 2，设置“照明”属性页中的“亮度”为“10”；“类型”为“模糊”；“质量”为“高”。设置“方向”属性页中“经度”为“160”；“纬度”为“-53”。点击“确定”。
  说明：一个光照样式可以拥有多个光源，也就是说一组光源组合起来形成一个光照的效果。一次只能有一个激活的光照样式。每个光源在图形窗口中都有一个三维的光源图形，并且在浏览器中对应一个光源节点。每个光照样式都对应于各自的属性页；同样地，每个光源也有自己的属性页。
  注意：在对光源图形和视角图形进行右键菜单命令的操作时，必须将Inventor标准中的“选择”设置成“特征优先”，否则图形窗口上的光源图形和视角图形将不能被选中，如图2所示。

◎如何新建一个灯光
1)调用“新建灯光

”命令。新建光源的命令可以通过多个路径被调用——通过工具栏上的“新建灯光

”按钮调用；通过光照样式列表中“光照样式”和“光源”的右键菜单调用(如图3、图4)；通过浏览器上的被激活的光照样式的右键菜单调用(如图5)。

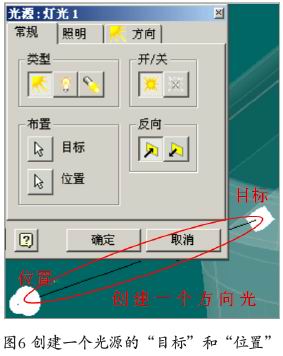

2)设置光源的“目标”和“位置”。由于每一个光源在图形窗口中均对应一个表示所在位置的光源图形，每一个光源图形都必须包含一个目标和一个位置。如图6所示，在设置完光源的目标后，沿着方向线需要确定一个光源的位置。确定好后一个光源即被创建了。

  3)在图形窗口中改变“目标”和“位置”的位置。在光源创建/编辑对话框被打开的状态，点
击光源图形的图标，弹出“三维移动/旋转”对话框（如图7），光源图形的“目标”和“位置”可以通过此对话框重新进行调整。
      3.场景样式
  最后一个重要的样式是“场景样式”，它是对渲染场景的颜色，背景的层次，以及背景图片进行设置的样式。但是这些场景设置的实际效果要渲染时才能被表现。如果没有场景样式的设置，所有渲染的背景将很单调，真实感大打折扣。

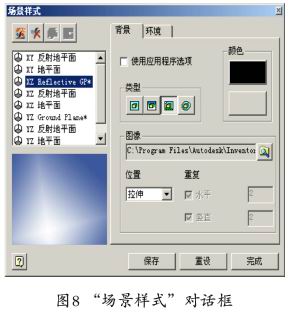

  (1)点击工具面板上的“场景样式”按钮,则系统会弹出“场景样式”对话框（如图8所示）。在其中点击“新建”按钮，并在接着弹出的“新建样式名”界面中输入名称“XZ Reflective GP”，按下“确定”按钮。列表中就将自动显示“XZ Reflective GP”的样式。右键单击这个样式调用“激活”命令，“XZ Reflective GP”被加粗显示了，并在其名字后面增加了一个“*”的符号。

说明：通过IS的场景样式对话框可以直接对样式库里的场景样式进行编辑，每一个场景样式都对应于自己的属性并显示在对话框中，并且每一个场景样式的视觉效果也能从对话框的预览窗口中看到。当一个场景样式被激活后，它将被渲染时所应用。
