Inventor专题教程--Inventor Studio使用教程
                     Inventor Studio使用教程(2)

    2.曲面样式(表面材质样式)

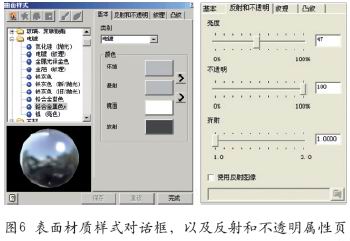

    首先要给棋型添加曲面样式.下面我们应该称之为“表面材质样式”.点击工具栏中的“表面材质样式”按钮.弹出的表面材质样式对话框(见图6左).



    ★先选中球杆然后在材质列表中选择电镀下的铬合金黑色(能从对话框的预览窗口中看到材质的视觉效果).再点击“指定表面材质样式”按钮.这时材质列表中的"铬合金黑色"后面出现一个星号.表明该材质已经被附上了.

    表面材质样式的基本属性页中.可以运用默认值:也可以根据自身的美学观点来设置环境漫射等颜色。

    选择“反射和不透明”属性页(见图6右).调节材质本身的亮度为90%.透明度为100%,表面的折射率为1.0。

    注意:设置的图片只能是项目路径下的图片或“...\Autodesk\Inventor 10\ Taxtures"目录下的图片.只有点击对话框下方的保存后才能在图形窗口中看到具休效果.

    ★表面材质的"纹理"属性页和"凸纹"属性页,我们这里都用默认值.

    注惫:"使用凸纹图像"和"使用纹理图像"中的可选图像.只能是项目路径下的图片或"...\Autodask\Inventotl0\Textures\surfaca"目录下的图片.后面的凸纹属性页中选择图片路径也一样。

    以同样的方法分别选中两个半球座.附上"金属"下的一红色透明"和"绿色透明"两种材质.

    3.光源样式(光照样式)

    光源样式应当理解为”光照样式”,它所定义的是对象在渲染时的灯光效果。点击光源样式按钮,弹出光照样式对话框(见图7)。

    点击“新建样式”按钮.在弹出的新样式名对话框中修改名称为“新光源”.在光照样式列表中把新建的样式展开.发现它包含几个光源节点.我们可以对这些光源节点进行修改。先选中新建的光源样式节点再通过对话框右边环境下面的滑块没置整个光照样式下环境光的亮度为10.

    那么如何设置和修改光源的“目标”和“位置”呢?

   首先点击“新建灯光”弹出设置光源对话框(见图8)。然后点击球杆上部作为光源的目标再沿着方向线确定一个光源的位置.选择确定.这样一个光源即被创建了.

   接着在图形窗口中选中新创建的“目标”或是“位置”光源图形的图标.弹出“三维移动/旋转”对话框(见图9).光源图形的“目标”和“位置”的位置可以通过此对话框从新进行调整。



    右击新建的光照样式“新光源”选“激活”选项.

  说明:一个样式被激活相当于被应有于一个物体上.激活后该样式名将被加粗显示在列表中.且其名字后面会增加一个“*”的符号同时在图形窗口拥有对该光照样式的预览权且在浏览器中被显示。

  在列表中选中新建光源对话框中显示三个属性页,在光源常规属性页中可以通过“开/关”按钮来控制光源被打开或关闭.在这里,我们将“反向”选项选择为“法向”。在光源的照明属性页中.调节光源的“亮度”为55% .设置光源发出的光的“颜色”为白色勾选“使用样式设置”(见图10}.

    光源的第三属性页主要是对光源的位置的控制。

    说明:若在图形窗口中改变光源的位置在属性页上的值也会随着变化.其中的衰退只对点光源和聚光灯有效.

    4.场景样式

    场景样式是对渲染的场景的设置.可以对场景的颜色背景的层次.背景图片以及水平投影基准面进行设置.从而使图片更具真实感.点击场景样式按钮弹出场景样式对话框{见图11).

    在场景样式列表中右击"YZ反射低平面",在右边的"类型"下选择"图像",在弹出的对话框中选择一个背景图片,然后在"位置"选项中选择"拉伸".这时在对话框右下角的预览框中就可看到效果了.

   说明:“激活”命令也与光照样式中的类似。当一个场景样式被激活后,它将在渲染时被应用.在环境属性页中(见图12).我们将“固定平面”设置为“阴影”20%“反射”20%,最后.我们选择“保存”退出。

    说明:这些场景设置的实际效果要在渲染时才能在图形窗口中看到.

    5.照相机(视角)

    创建一个照相即创建一个视角.我们可以通过正视图法和透视图法创建不阶的视角。

  在图形窗口空白处右击选择“从视图创建照相机”这时图形窗口正中出现一个正方形物体那就是通过正视图法创建的照相机.选中照相机图形.右击选‘编较一弹出照相机对话框(见图13),选择透视投影法,勾选”链接到视图”,“确定”退出.

    6.渲染图像

   点击工具栏中的“渲染图像”按钮.弹出渲染图像对话框(见图14).选择输出尺寸按钮.根据需要设置渲染输出图像的宽度和高度.这里选择800x600.



  因为前面的照相机.光源样式和场景样式都已被激活.所以这里的“照相机”,“光照样式”
和“场景样式”的下位框中当前的选择就被作为渲染时的渲染视角和渲染样式.在渲染质量属性员中(见图15).选择反矩齿功能级别为中的控制按钮.勾选“真实反射”.

    最后点击渲染按钮开始进行渲染.结果如图16所示,渲染结束后点击渲染输出对话框右上角的保存按钮,在弹出的保存对话框中选择路径和格式即可保存.
