第8章 相平衡与相图
                  8.4 三元系相图简介(10)

   2)含一个不稳定二元化合物(或生成不一致熔二元化合物)的三元系统相图
     所谓不稳定化合物是指这种化合物加热到某一温度时便发生分解,分解产物是一种液相和一种固相,二者的组成与化合物组成皆不相同,也称为不一致熔融。图8-61是含一个不稳定二元化合物的三元系统相图。A,B两组分之间生成不稳定化合物。在A-B二元系统中,e1′p′是与S平衡的液相线,而化合物S点组成点不在e1′p′的组成范围内。液相线e1′p′在三元立体相图中发展为液相面,其在浓度三角形中的投影为初晶区○S。在三元相图中不稳定二元化合物S的组成点仍不在其初晶区范围内。由于S是一个在高温时分解的不稳定化合物,在A-B二元中,它不能和组分A、组分B形成二元系统,在A、B、C三元相图中,它也不能和组分C构成二元。因此,连线CS不能把A-B-C三元系统划分为两个分三元系统。

     3)生成一个固相分解的二元化合物的三元系统相图

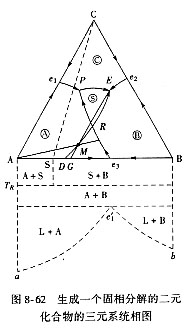

      A-B二组元间生成一个固相分解的化合物S的三元系统相图如图8-62所示。化合物S的分解温度低于A、B组分的共晶温度,因此不可能从A,B二元的液相线ae3′及be3′直接析出S晶体。但形成三元相图时,液相面温度是下降的,如果降到化合物S的分解温度TR以下,则有可能从液相中直接析出S。图中○S即为二元化合物S在三元系统中的初晶区。
4)含一个稳定三元化合物(或具有一致熔三元化合物)的三元系统相图

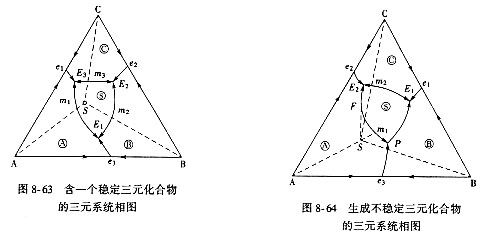

    图8-63中的三元系统中含有一个稳定的三元化合物S。的由于生成的化合物S是一个稳定化合物,连线SA,SB,SC都代表一个独立的二元系统,m1,m2,m3分别是其二元共晶点。整个系统可以划分为三个简单三元共晶系统A-B-S,B-S-C及A-S-C,E1,E2,E3分别是它们的共晶点。因此其相图性质、结晶过程、等温截面等都可以参照简单共晶型三元相图来分析。

     5)具有一个不稳定三元化合物(或具有不一致熔三元化合物)的三元系统相图
     图8-64中三元化合物S的组成点位于其初晶区○S以外,因而是一个不稳定化合物。图中P点是单转熔点,在P点发生转熔过程:LP+AB+S 。
(本节完)
