|
第8章 相平衡与相图 |

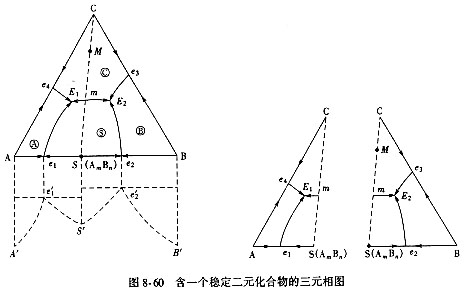

| 8.4 三元系相图简介(9) 3. 具有包晶转变的三元相图  图8-57是A-B二元合金和A-C二元合金在固态有限固溶且具有包晶转变，B-C可完全互溶时的三元相图。（1）相图分析 相图中有三个单相区L，α，β；三个两相区L+α，L+β和α+β以及一个三相区L+α+β。面A′MN和MB′C′NM为液相面，面A′PQ和B′C′O1O为固相面。PQNMP面为包晶反应开始面，曲面PQO1O和O1ONM为包晶反应终了面， PQ Q′P′，O1OO′O′1 为固溶度曲面。 （2）水平截面 在水平截面图（图8-58）上具有包晶转变的三相区为三角形。温度降低时三角形以一边为先导向前移动。根据这个规律可以判定等温截面图中三相区的包晶转变。 （3）垂直截面 在垂直截面图上（图8-59），具有包晶转变的三相区形状为两个顶点在上，一个顶点在下的曲边三角形。依据这一特征可以判断包晶转变是否发生。图中的O合金在冷却时，经两相区，液相L中析出α相，进入三相区，发生包晶反应L+α→β，最后得到α+β两相组织。   4. 生成化合物的三元相图 1）含一个稳定二元化合物（或生成一致熔二元化合物）的三元相图 稳定的化合物具有固定的熔点，熔化时液相的成分与化合物的成分相同，也称为一致熔融化合物。如图8-60所示，三元系A-B-C的A，B二组分间形成一个稳定化合物AmBn（表示为S），其熔点为S′，相应的A-B二元相图表示在图的下方。S的组成点位于其初晶区内。由于S是一个稳定化合物，它可以与组分C形成新的二元系统，从而将A-B-C三元系统划分为两个分三元系统ASC和BSC。这两个分三元系统的相图形式与简单三元完全相同。  |
版权所有 民众工作室.制作 |
