第8章 相平衡与相图
                  8.4 三元系相图简介(5)

(3)变温截面图

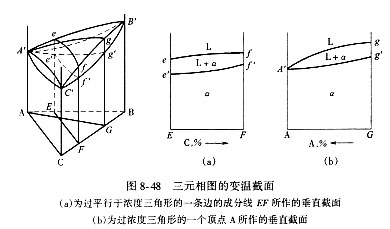

       又称为垂直截面图,垂直截面图有两种截取方式。如图8-48所示,a为过平行于浓度三角形的一条边的成分线所作的垂直截面,b为过浓度三角形的一个顶点A所作的垂直截面。

     由变温截面图可分析合金在加热(冷却)过程中的相变过程,确定相变临界点,并可推测不同温度下合金的组织。但变温截面中的液相线和固相线并不是液相和固相的成分变化轨迹线,它们之间不存在相平衡关系。因此不能根据这些线来确定多相区相的成分,也不能用杠杆定律来确定相的相对含量。
2.三元共晶相图(或称三元低共熔点相图)
     1)组元在固态互不相溶,具有共晶转变的相图
      三组元A,B,C在液态完全互溶,在固态互不相溶的相图见图8-49,这是一类最简单的三元共晶相图。

    (1)相图分析
      由A-B,B-C,C-A组成的二元系均有二元共晶(二元低共熔)反应。三元相图可以看成是三个二元相图向空间的延伸。在三元相图中有三个液相面A′E1EE3,B′E1EE2,C′E2EE3。三个液相面相交得到三条三相平衡共晶转变沟线E1E,E2E,E3E,在共晶沟线上发生二元共晶转变,即自液相同时析出两个固相,因此E1E,E2E,E3E也称为共晶线。三条共晶沟线的交于一点,称为三元共晶点,自液相同时析出三个固相,即发生四相共晶反应。过E点的水平三角形A1B1C1为四相平衡共晶转变面。
