第8章 相平衡与相图
                  8.4 三元系相图简介(6)

 (2)投影图
    把立体相图中所有的相区间的交线都投影到浓度三角形中,就构成了投影图,借助投影图可以分析合金的冷却和加热过程。投影图中也常画出一系列水平截面中的相界线的投影,在每一条线上注明相应的温度,称为等温线。等温线可以反映三维相图中各种相界面的变化趋势。如图8-50所示。
     现以合金O为例,利用投影图来分析其凝固过程并判断其室温组织。图中AE1EE3,BE1EE2,CE2EE3是三个液相面的投影。E点是四相平衡转变共晶点的投影。图中还画出了不同温度的液相线等温线。合金O落在t3等温线上,表明在t3温度,合金O开始凝固,析出初晶B。温度降低时,不断析出B相,按直线规律,冷却过程中,液相成分沿OB延长线变化。在t0温度,液相的成分点落在三相平衡共晶线E1E上,表明在t0温度、剩余液相的成分点开始进入L+A+B三相区,开始发生三相平衡共晶转变L→A+B,液相成分沿t0E变化。液相成分达到E点时,剩余液相发生四相平衡共晶转变L→A+B+C。合金在室温时的组织为:初晶A+两相共晶(A+B)+三相共晶(A+B+C)。
(3)等温截面分析

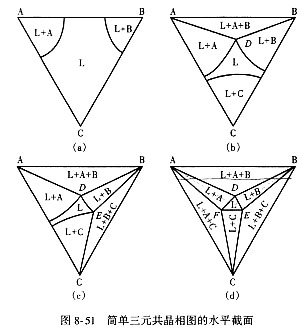

       组分A的熔点tA和三相共晶温度tE之间典型水平截面图如图8-51所示,图中(a)截面温度高于C的熔点tC,低于A、B的熔点tA、tB,与二液相面相截,得到两条液相线。图(b)截面温度低于tA,tB,tC和E1,但高于E2,E3,除与3个液相面相截得出三条液相外,还与两个二元共晶面相截,得到一个三相共晶的三角形ABD。图(c)截面温度低于E2,仍高于E3截出三条液相线和两个三相共晶三角形。图(d)温度低于E3,高于E,则截出3个三相共晶三角形,水平等温截面给出不同成分合金所处相的状态,从图中可以看出单相区与两相区以曲线分界,两相区和三相区以直线分界,单相区和三相区则为点接触。
