第8章 相平衡与相图 |

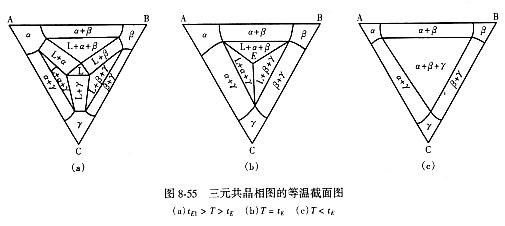

| 8.4 三元系相图简介(8) （2）投影图 图8-54是固相有限固溶的三元立体相图的投影图。图中AE1EE3A，BE2EE1B，CE3EE2C分别为α，β，γ相的液相面投影，Aa1aa2A，Bb1bb2B，Cc1cc2C分别为α，β，γ相的固相面投影。开始进入三相平衡区的6个两相共晶面的投影为a1E1Eaa1和b2E1Ebb2（L+α+β），b1E2Ebb1和c2E2Ecc2（L+β+γ），a2E3Eaa2和c1E3Ecc1（L+α+γ）。固溶体溶解度曲面投影为a1aa0a′0a1和 b2bb0b"0b2（α+β），b1bb0b′0b1和 c2cc0c"0c2（β+γ）及c1cc0c′0c1和 a2aa0a"0a2（α+γ）。三角形abc为四相平衡三元共晶面投影。图中有箭头的线表示三相平衡时的三个平衡相单变量线，箭头所指的方向是温度降低的方向。三相共晶点处于三个单变量线的交汇处。  （2）等温截面 不同温度下的典型等温截面图如图8-55所示。  从图中可以看出，三相共晶平衡区是一直边三角形，三角形顶点分别与3个单相区相连接，并且是该温度下3个平衡相的成分点。三条边是相邻三个两相区的共轭线。两相区的边界一般是一对共轭曲线或两条直线。某些情况下，边界会退化成一条直线或一个点。两相区与其两个组成相的相界面是成对的共轭曲线，与三相区的边界为直线。单相区的形状不规则。水平截面图可给出在一定温度下不同成分三元合金所处相的状态，可利用直线法则和中心法则确定两相区和三相区中各相的成分和相对含量。 （3）垂直截面图 过平行于浓度三角形一边成分特性线截取的垂直截面图如图8-56（a）所示，过顶点成分特性线截取的垂直截面图如图8-56（b）所示。垂直截面上显示出具有三相共晶平衡区的特征是一顶点向上的曲边三角形，三个顶点与三个单相区相连。反应相L的顶点在上，生成相α，β顶点在下，利用这个规律可以判断垂直截面的三相区是否发生共晶转变。  |
