第三节 液压辅助装置

     3.1. 概述

   辅助装置包括：管件、滤油器、测量仪表、密封装置、蓄能器、油箱等。

     3.2、油管及管接头

   1、油管种类很多，主要有以下几种。

 （1）钢管

   常用冷拔无缝钢管；要求防腐蚀、防锈的场所，可选用不锈钢管；超高压系统，可选用合金钢管。

 （2）纯铜管

   纯铜管可承受10Mpa的压力。

 （3）橡胶软管

   分高压和低压两种。高压软管由耐油橡胶夹钢丝编织网制成。其承受压力可达42MPa。低压软管由耐油橡胶夹帆布制成，其承受压力一般在1.5MPa以下。

 （4）尼龙管

   为乳白色半透明新型油管，其承压能力可达8MPa。

 （5）耐油塑料管

   其使用压力不超过0.5MPa，只作回油管和泄油管用。

   2、管接头

 （1）管接头是油管与油管、油管与液压元件间的可拆卸连接件。

（2）管接头种类很多，按接头通路、方向分，有直通、直角、三通、四通、铰接等形式；按其与油管的连接方式分，有管端扩口式、卡套式、焊接式、扣压式等。

   3、扣压式软管接头、快速装拆管接头

         1－接头体　　2－外接头体

         图3－2(a) 扣压式软管接头


         1、7－锥阀　2－接头体　3、8－弹簧   4－钢球　5－卡箍　6－接头芯子　9－弹簧座

               图 3－2(b) 快速装拆管接头

      3.3. 过滤器

      3.3.1.过滤器的功用：清除油液中的各种杂质，延长液压元件的使用寿命，减少液压系统的故障。

      3.3.2.选用过滤器的基本要求

  1、应有适当的过滤精度。

　过滤精度是指过滤器滤除杂质颗粒直径d的公称尺寸（单位μm）。

　过滤器按过滤精度不同可分为四个等级：

 1）粗过滤器（d≥100μm）；2）普通过滤器（d≥10~100μm）；

 3）精密过滤器（d≥5~10μm）；4）特精过滤器（d≥1~5μm）。

　不同的液压系统有不同的过滤精度要求，可参照下表选择。

各种液压系统的过滤精度

  2、有足够的过滤能力。

  3、有足够的强度。

     3.3.3.过滤器的类型

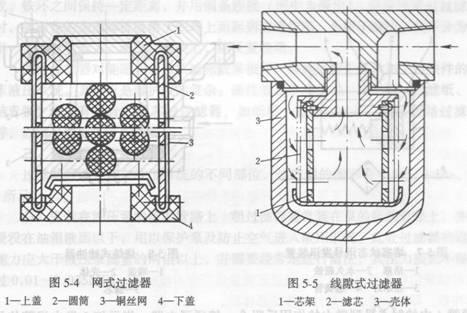

  1、网式过滤器。

  2、线隙式过滤器。

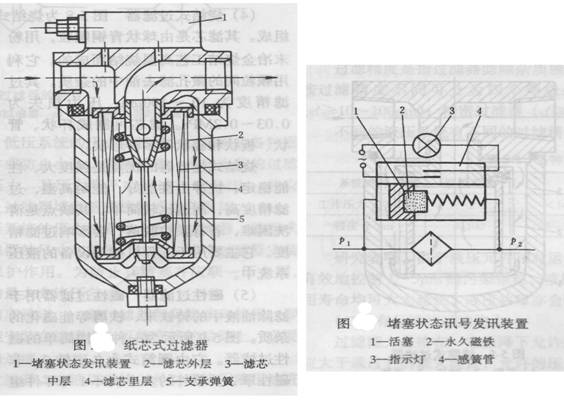

   多数纸芯式过滤器的上方装有堵塞状态发生装置。

            【观看动画演示】

    4、烧结式过滤器。
            【观看动画演示】

         图 3-7　烧结式过滤器

          1－端盖　2－壳体　3－滤芯

   5、磁性过滤器。

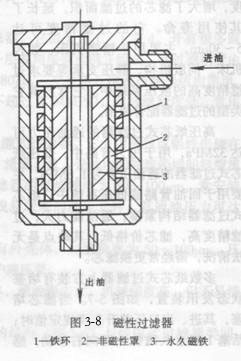

    如图3-8所示。


     3.3.4.过滤器的安装位置

  1、过滤器的图形符号

  2、安装位置：

 1) 安装在液压泵的吸油管路上；2）安装在压力油管路上；3）安装在回油管路上。
