第二讲　动力元件、执行元件及辅助元件--5

1.5 螺杆泵

1.5.1 螺杆泵有单螺杆泵、双螺杆泵和三螺杆泵。

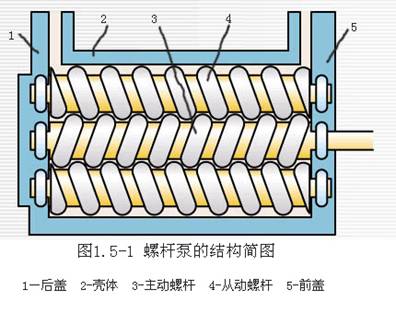

     1.5.2 螺杆泵是利用螺杆的回转来吸排液体的。图1.5-1表示三螺杆泵的剖视图

   图中，中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。

螺杆泵的工作原理是：螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。由于螺杆是等速旋转，所以液体出流流量也是均匀的。
【观看“双螺杆泵工作原理” 的动画演示】

1.5.3 螺杆泵是可逆的液压元件，可以做为液压马达用。

1.6 液压泵的选用

液压泵是液压系统提供一定流量和压力的油液动力元件,它是每个液压系统不可缺少的核心元件,合理的选择液压泵对于降低液压系统的能耗、提高系统的效率、降低噪声、改善工作性能和保证系统的可靠工作都十分重要。

选择液压泵的原则是:根据主机工况、功率大小和系统对工作性能的要求,首先确定液压泵的类型,然后按系统所要求的压力、流量大小确定其规格型号。

表3-1列出了液压系统中常用液压泵的主要性能。

表3-1 液压系统中常用液压泵的性能比较

性能	外啮合轮泵	双作用叶片泵	限压式变量叶片泵	径向柱塞泵	轴向柱塞泵	螺杆泵
输出压力	低压	中压	中压	高压	高压	低压
流量调节	不能	不能	能	能	能	不能
效率	低	较高	较高	高	高	较高
输出流量脉动	很大	很小	一般	一般	一般	最小
自吸特性	好	较差	较差	差	差	好
对油的污染敏感性	不敏感	较敏感	较敏感	很敏感	很敏感	不敏感
噪声	大	小	较大	大	大	最小

一般来说,由于各类液压泵各自突出的特点,其结构、功用和动转方式各不相同,因此应根据不同的使用场合选择合适的液压泵。一般在机床液压系统中,往往选用双作用叶片泵和限压式变量叶片泵;而在筑路机械、港口机械以及小型工程机械中往往选择抗污染能力较强的齿轮泵;在负载大、功率大的场合往往选择柱塞泵。
