SolidWorks零件与装配体教程--第4章笫4章铸件或锻件建模(8)

第4章铸件或锻件建模(8)

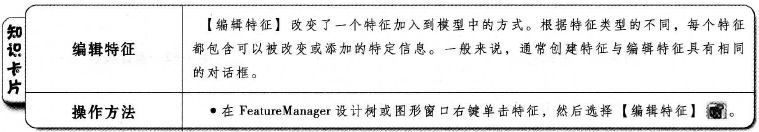

4.10 编辑特征

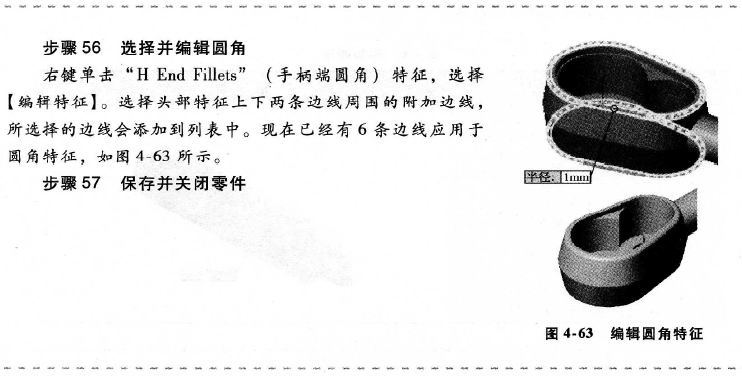

最后一个要创建的圆角特征是头部特征上下的两条边线。由于这两条边线处的圆角与手柄两端的圆角半径相同,因此可以通过编辑已经创建的手柄两端的圆角特征,增加创建圆角的边线,使之包括头部特征的这两条边。这种方法比创建一个新圆角,然后再使它们保持半径相等的方法好。本例将编辑“H End Fillets”(手柄端圆角)的特征。

    练习4-1 工具手柄
  本练习的主要任务是根据所给尺寸和信息,创建如图4-64所示的零件。
  本练习应用以下技术:

· 草图中的对称。
· 两侧对称拉伸。
· 绘制圆。
· 裁剪和延伸。
· 复制和粘贴特征。
    单位:mm(毫米)
  (l)设计意图
  本零件的设计意图如下:
l)除非特别指出,圆角半径都为2mm。
2)等半径/直径的圆形边线仍要保持相等。
    (2)尺寸视图

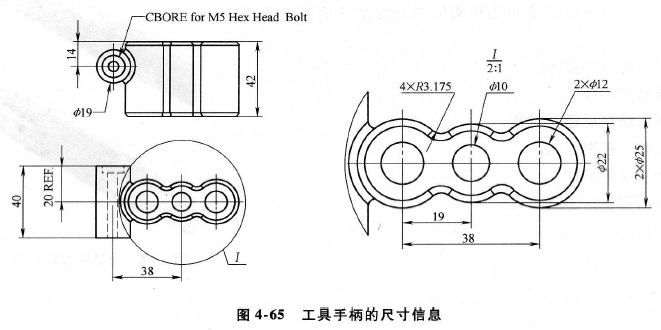

  贯彻设计意图,按图4-65所示的尺寸创建零件。

    练习4-2 对称和等距实体一
  本练习的主要任务是使用等距实体和对称来完成图4-66所示零件。

   本练习应用以下技术:
· 绘制中心线。
· 草图绘制后建立对称。
· 绘制等距实体。
  单位:mm(毫米)
  按图4-67建立零件。

    练习4-3 对称和等距实体二

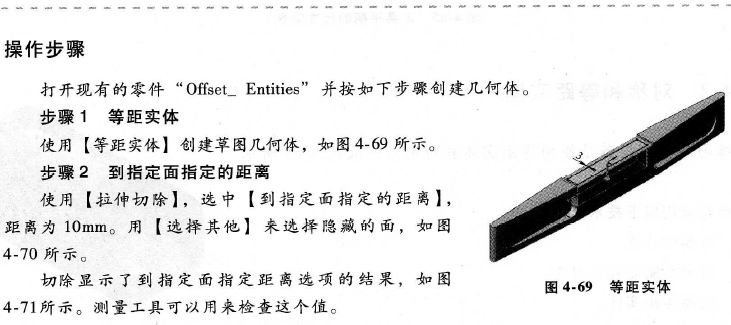

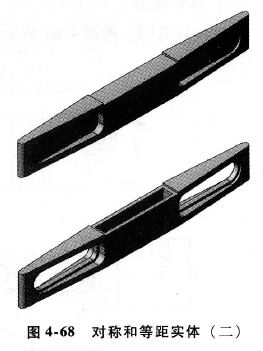

  本练习的主要任务是使用等距实体和对称来完成图4-68所示零件。

本练习应用以下技术:
· 绘制中心线。
· 草图绘制后建立对称。
· 正视于视图方向。

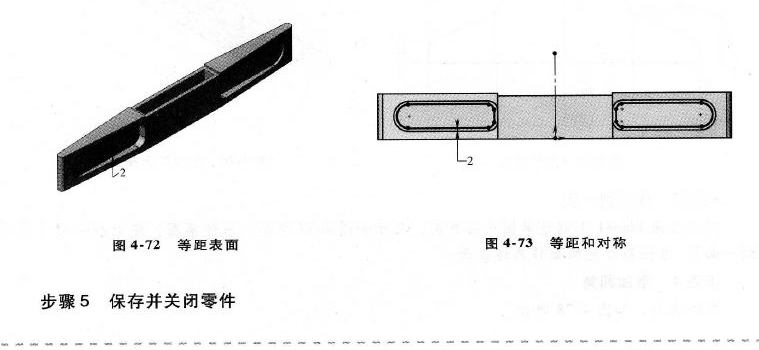

· 绘制等距实体。

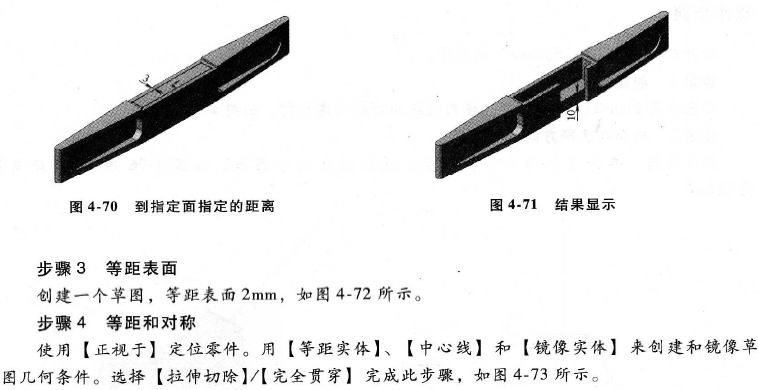

· 到指定面指定的距离。
· 测量。
