| 你当前的位置：主页→SolidWorks→零件与装配体教程 | 第4章 铸件或锻件建模(7) |

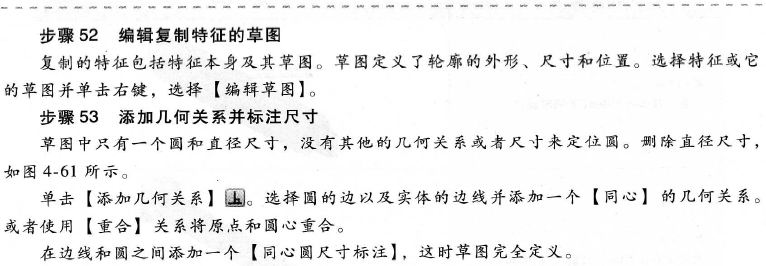

| 4.9 使用复制和粘贴 棘轮零件需要两个不同直径的通孔。创建的方法是先创建一个孔,然后使用复制和粘贴来创建另一个孔。 4.9.1 创建孔 圆形孔特征的创建非常简单,只需与模型建立约束关系,然后标注尺寸即可。也可以用异型孔向 导来创建孔。  4.9.2 复制和粘贴特征 简单的草图特征和某些应用特征可以被复制然后粘贴到一个平面上。多草图特征,例如扫描和放 样不能被复制,像拔模这样的应用特征也不能复制,而圆角和倒角可以被复制。 通过复制粘贴形成的特征,与原始特征之间没有关联。特征及其草图都可以被单独修改。 复制特征的方法。选择要复制的特征,使用标准Windows快捷键Ctrl+C,或者在标准工具栏中单 击【复制】  ,也可以从【编辑】菜单中选择【复制】。另外,用户还可以在按住Ctrl键的同时,使用标准Windows的拖放技术来实现特征的复制。   4.9.3 悬空关系 尺寸和关系所参考的对象被删除或没有解叫做悬空。悬空关系通常可以通过一种或多种技术加以修复。本书将在第8章“编辑:修改”中对修复悬空关系进行讨论。  4.9.4 编辑草图 创建的草图可以通过【编辑草图】进行修改。打开被选择的草图,用户可以修改草图的所有内容:尺寸值、尺寸本身、几何体或者几何关系。  由于复制后的特征和模型轮廓之间没有确定的约束关系,因此草图处于欠定义状态,要通过添加 几何关系使草图完全定义。     |
