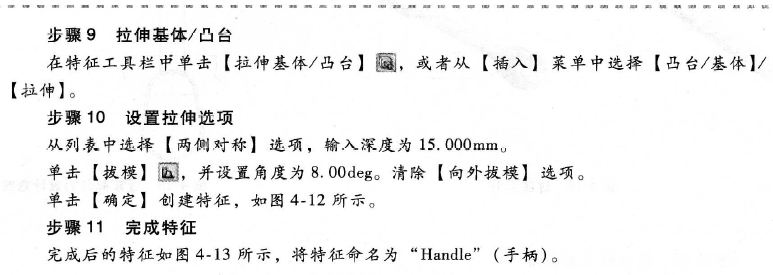

| 4.4 草图中的对称 草图中的对称几何体由【镜像】(由于软件汉化问题，软件中使用“镜向”一词)创建。读者可以选中已绘制的几何体并且镜像它—— 事后镜像,或者在绘制草图的同时镜像——运行时镜像,【对称】几何关系也可以在绘制草图完毕以后添加。  在任何情况下,镜像命令创建的几何体与原几何体之间创建的是【对称】关系。在直线的情况下,对称几何关系应用于直线的终点;在圆弧或圆的情况下,对称几何关系应用于图形自身。 4.4.1 草图绘制时创建对称 动态镜像实体能在画草图的同时创建对称关系,可以通过【动态镜像】来实现。 4.4.2 草田绘制后创建对称 绘制几何体的一半然后使用镜像创建另外一半来生成对称。在草图绘制之后创建对称。    4.4.3 两侧对称拉伸 这个零件的第一个实体特征是【两侧对称拉伸】,两侧对称选项在拉伸的时候两侧的形状一样, 深度等于总的拉伸距离,两侧的深度相等。 4.4.4 拔模开/关 【拔模开/关】  选择从草图平面往拉伸方向拔模。【拔摸角度】和【向外拔模】可以设置拔摸的具体角度和拔模的方向。  4.5 模型内绘制草图 此零件的笫二个特征是过渡部分,它是连接头部与手柄部件的凸台,如图4-14所示。这个特征的 草图创建在标准参考基准面上。 4.5.1 过渡部分的设计意图 过渡部分的外形是一个简单的圆形轮廓拉伸到已存在的手柄特征上,如图4-15所示。  ·中心定位:圆形轮廓位于手柄特征的中心。 ·长度:此部分的长度由当前的位置决定。  可以通过拖动系统或用户定义的基准面的手柄来改变基准面的边界。 调整平面的边界,使其大小与特征的边界接近,如图4-17所示。  用户也可以自动改变基准面的大小:在基准面上单击右键,选择【自动调整大小】。 4.5.2 绘制圆形轮廓 过渡部分特征的草图只有非常简单的几何元素和关系。绘制一个圆,并将该圆与以前的特征位置创建约束关系以定位该圆。几何关系保证了过渡部分的中心和手柄特征的中心重合。      4.5.3 绘制圆 很多参考点可以用来定位圆,比如使用以前创建的圆的圆心、原点以及其他定位点为圆心来定位。在本例中将通过以原点为圆心绘制圆来自动捕捉原点与圆心之间的重合关系。  |
