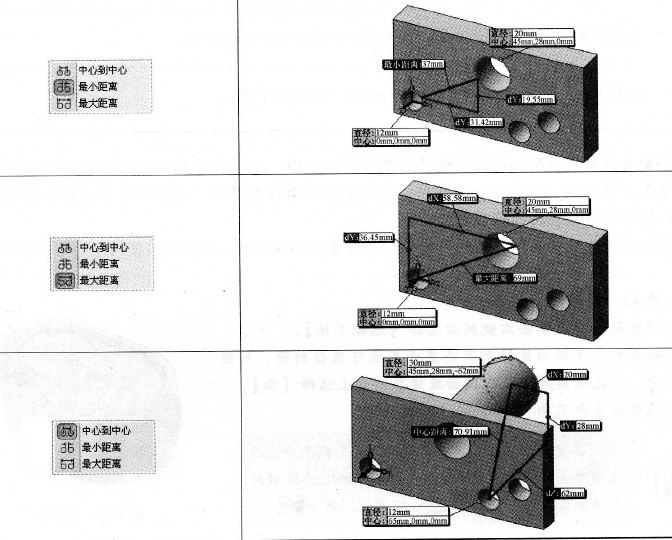

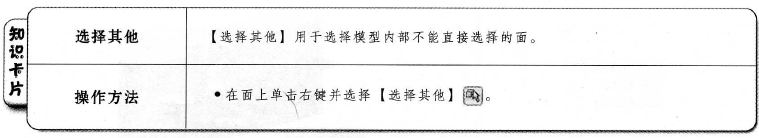

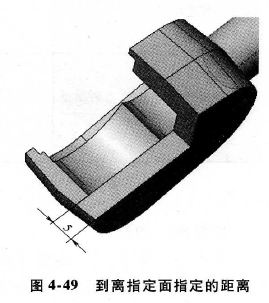

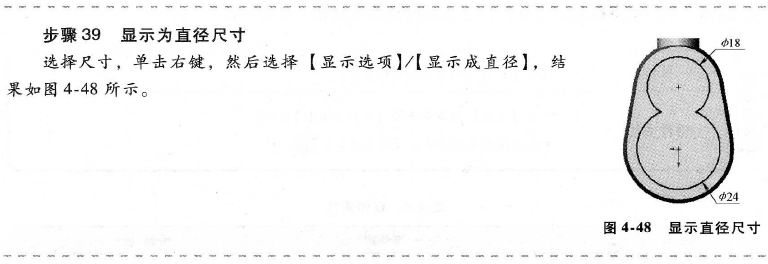

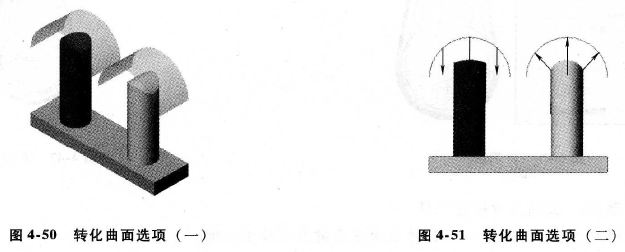

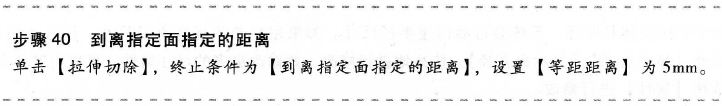

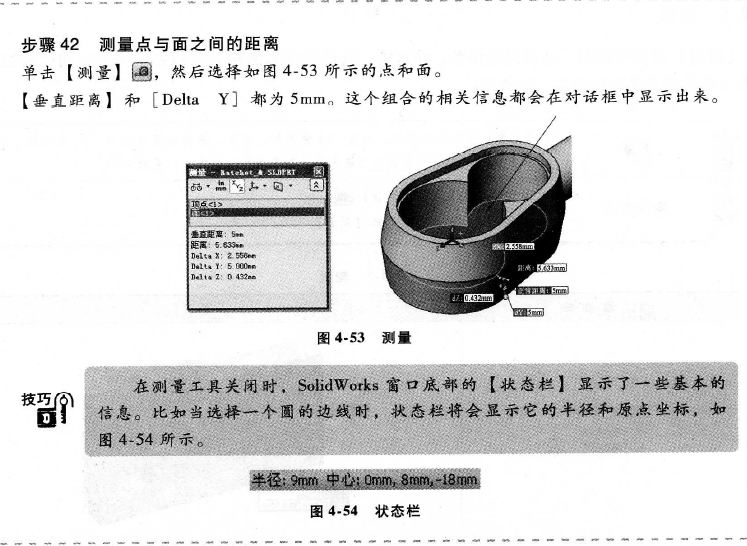

| 4.8.2 修改尺寸 由于草图实体是圆弧,系统会自动创建半径尺寸。如果用户希望标注直径尺寸,可以通过单击右 键,选择【显示选项】/【显示成直径】,快速地进行修改。要修改更多的尺寸属性,可以右键单击尺寸,然后选择【属件】进行修改。  4.8.3 到离指定面指定的距离 【到离指定面指定的距离】终止条件是从一个基准面、面或  者曲面甚至是特征的草图平面开始测量到一个指定的距离来放 置拉伸的终止位置。 在本例中,拉伸的终止位置是从零件底部的面开始测量的, 如图4-49所示。 4.8.4 转化曲面选项 【到离指定面指定的距离】终止条件的【转化曲面】选项在 默认状况下是关闭的。 如图4-50所示,两个圆柱位于两个相同的半圆形参考曲面 下,两个圆柱都是拉伸到顶部离曲面1.4in的位置。左边的圆柱 在拉伸时【转化曲面】选项被选中,而右边的圆柱则在拉伸时关闭该选项。 在【到离指定面指定的距离】中的【转化曲面】定义为线性的将曲面复制到某个距离作为拉伸的终止条件。如果不使用这个选项,复制的曲面是根据曲面的法向发散开的。因此,会得到两个不同的结果,如图4-51所示。    4.8.5 选择其他  选择隐藏或是被遮挡的面可以使用【选择其他】选项。当把鼠标放在要选的面的区域上单击右键时,怏捷菜单上将出现【选择其他】选项,靠近鼠标的面将被隐藏。当鼠标在对话框中的面列表上移动时,相应的面在屏幕上将高亮显示。 靠近鼠标的面在选择其他之前是可见的,如果要选择这个面,可以直接使用左键单击选取。  4.8.6 测量 【测量】选项可以用于许多测量任务。 在这里,我们用其来测量一条边和一个面之间的最短距离。它可以测量的几何体包括点、线和面。  表4-7 测量    |
