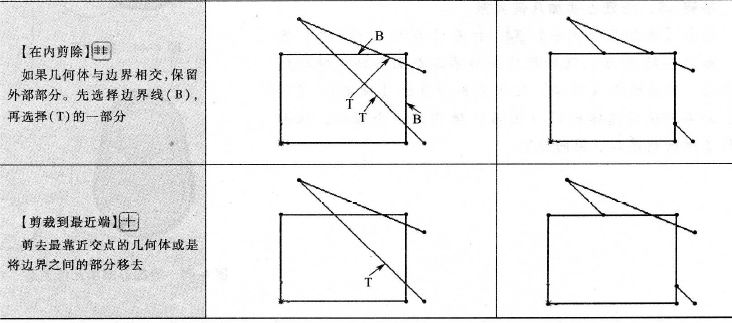

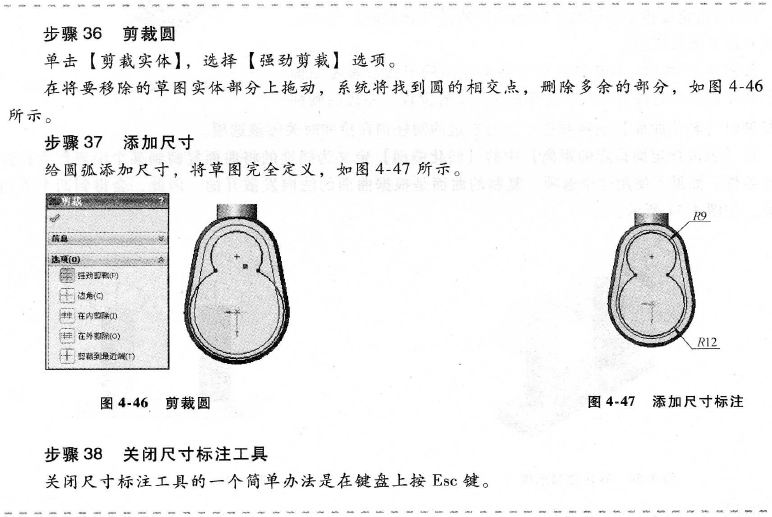

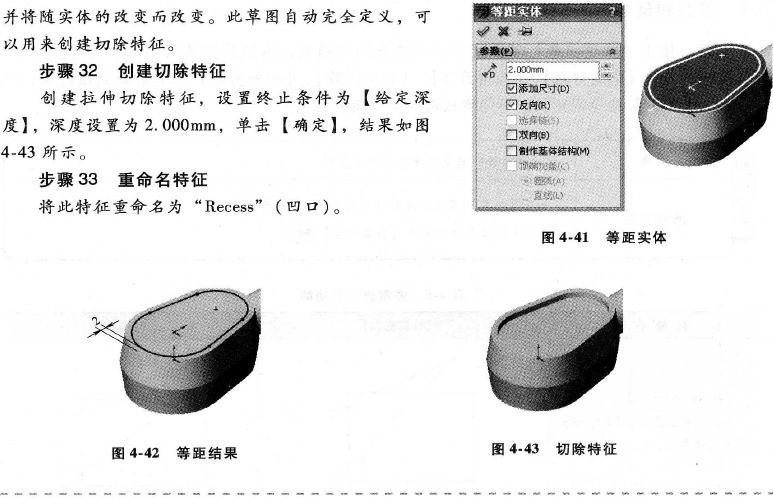

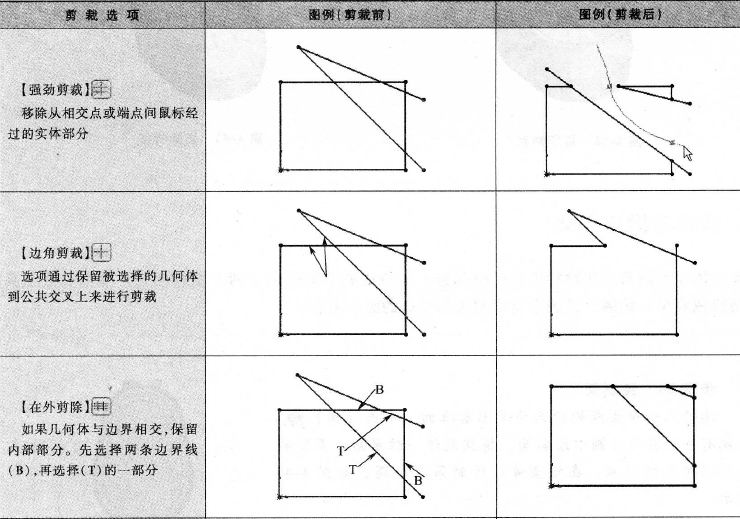

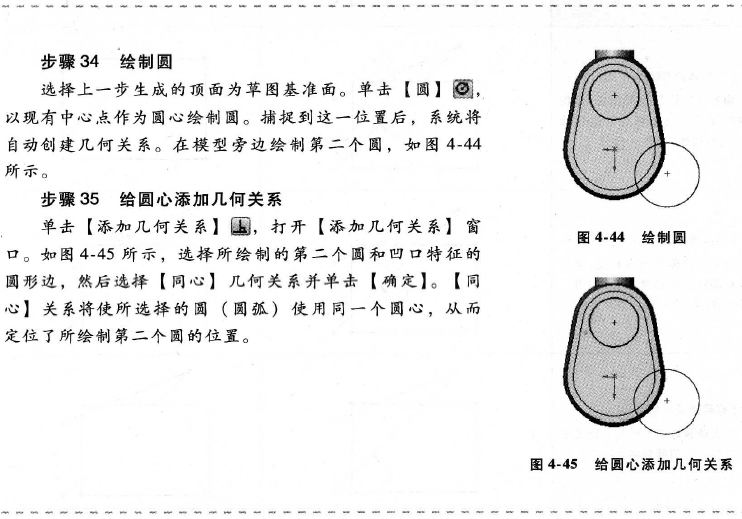

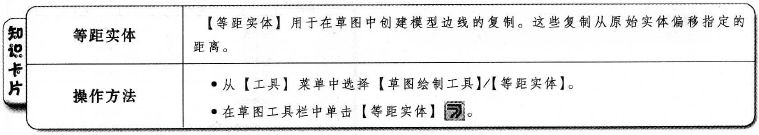

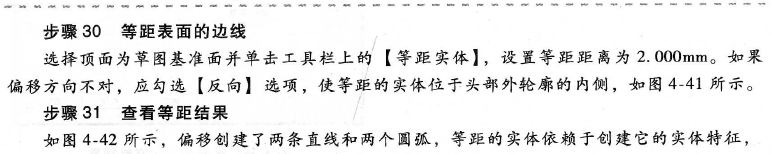

| 4.7 草图中使用模型边线 本零件的第一个切除特征是凹口部分,该切除特征从头部上表面向下拉伸,用于安装覆盖在棘轮 上的盖板。由于盖板零件与头部上表面的外形轮廓一致,所以在绘制凹口外形草图时,可以利用头部的边进行【等距】操作。 4.7.1 放大选取范围 【放大选取范围】可以放大所选择的实体,使其充满图形显示窗口。  4.7.2 绘制等距实体 绘制草图过程中可以利用现有模型的边或另一幅草图中的草图元素来创建等距的草图实体。本例中将利用头部特征的边线,可以单独选择边,也可以通过选择一个表面来获取表面的边缘。使用过程中,用户最好尽可能地选择表面,因为如果以后做了某些修改或删除了某些边线后,草图仍能够保持较好的关联。 所选择的边线可以投影到草图平面上,而不管它们是否位于这个平面上。    4.8 剪裁草图几何体 棘轮体零件的第二切除特征是腔槽部分。该特征的草图使用了两个交叠的圆。使用剪裁工具将这两个圆剪裁成单一轮廓,其圆心与模型头部现有的圆心重合。  4.8.1 剪裁和延伸 1.剪裁 使用【草图剪裁】工具可以把草图几何体剪短，本例要把草图中两个圆交叠的部分剪 掉。剪裁选项包括【强劲剪裁】、【边角剪裁】、【在内剪除】、【在外剪除】和【剪裁到最近端】。它们也可以通过【延伸】命令来延长。不同剪裁选项的功能见表4-5。  表4-5 剪裁选项的功能   2.延伸 用户也可以使用【延伸】工具延伸草图几何体,见表4-6。  表4-6 延伸实体   |
