12.3 折弯表

      12.3-1 创建折弯注释

 ◆在“工程图标注”面板中单击“表格”按钮，参见图4-107；

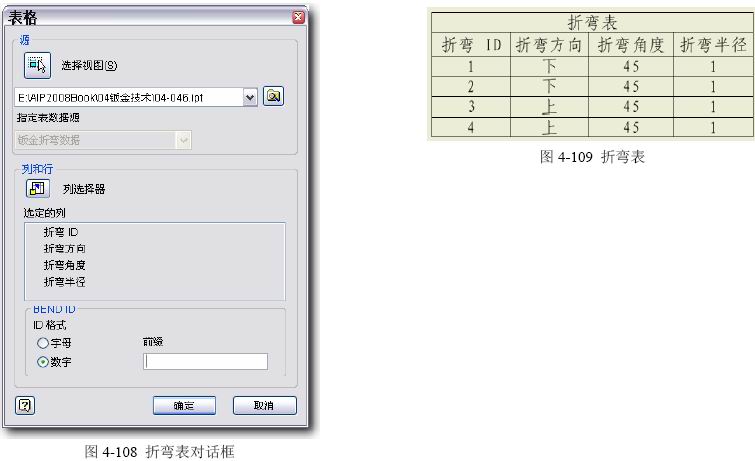

 ◆弹出“表格”对话框，选择以展开模式创建的基础视图,界面 参见图 4-108；如果所选零件包括若干个表数据源，在“指定表数据源”列表中选择“钣金折弯数据”；

 ◆单击“列选择器”，在“表列选择器”对话框中可“删除”、 “添加”和“新建”列表；

 ◆选择使用“字母”或“数字”作为折弯的ID，也可输入前缀。

 ◆单击“确定”，然后单击鼠标放置折弯表，结果参见图4-109;

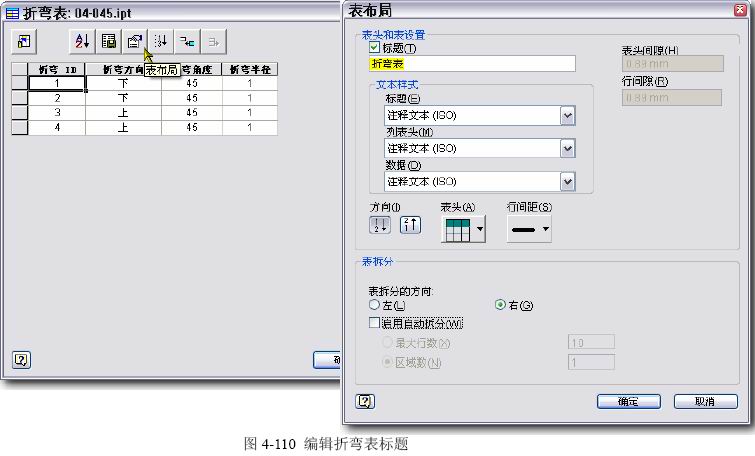

 ◆在折弯表上单击右键，“编辑”，弹出“折弯表”对话框，更改“表布局”中的“标题(T)” 为“折弯表”，参见图4-110。


       12.3-2 折弯标志

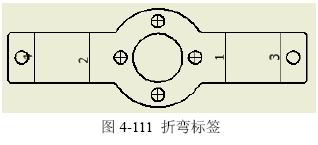

   在创建折弯表时选择工程视图，则在将折弯表插入工程图后，折弯标志将被自动添加到选定的 工程视图。参见图4-111。


   将折弯标志托离原始位置既可以添加指引线。
   可以手动在工程视图中添加折弯标志：

 ◆在折弯表上单击鼠标右键。

 ◆从菜单中选择“将标志添加到视图”。

 ◆选择要放置折弯标志的工程视图。

   注意：按说，在创建折弯表的时候会自动创建折弯标志，应当不会有手动添加的需要；如果用 户删了现有的折弯标志之后又后悔了，能够再次手动添加。

   但是应当只对展开视图操作，若对其他视图操作，不会有结果但是也不报错。

        12.4 冲压参数表

   冲压参数表是使用“孔参数表”机制创建的。

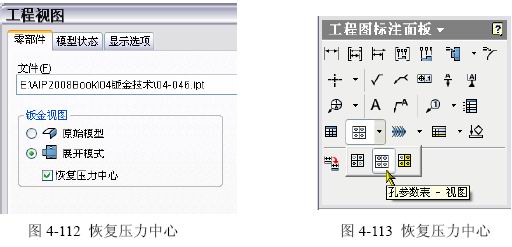

   可以创建冲压参数表的视图，必须是“钣金视图-展开模式”，同时必须“恢复冲压中心”，参见图4-112。冲压中心在工程视图中由中心标记表达。


   例如创建钣金零件04-045.IPT的冲压参数表，过程如下：

  ◆创建工程视图的冲压参数表

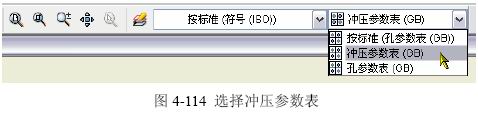

   单击“工程图标注”面板上的“孔参数表－视图”按钮（参见图4-113），选择基础视图，单击大圆的圆心放置孔参数表的原点指示符号，然后在工具栏选择“冲压参数表”，参见图4-114;

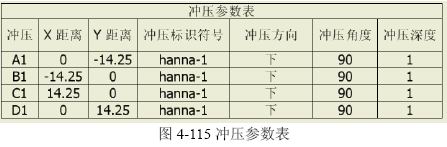

   单击鼠标放置孔参数表。参见图4-115和图04-045.IDW，其中冲压标识符号对应于创建钣金冲压iFeature时指定的“冲压ID”。


  ◆编辑冲压参数表

   在孔参数表上单击鼠标右键，并选择“编辑孔参数表”。

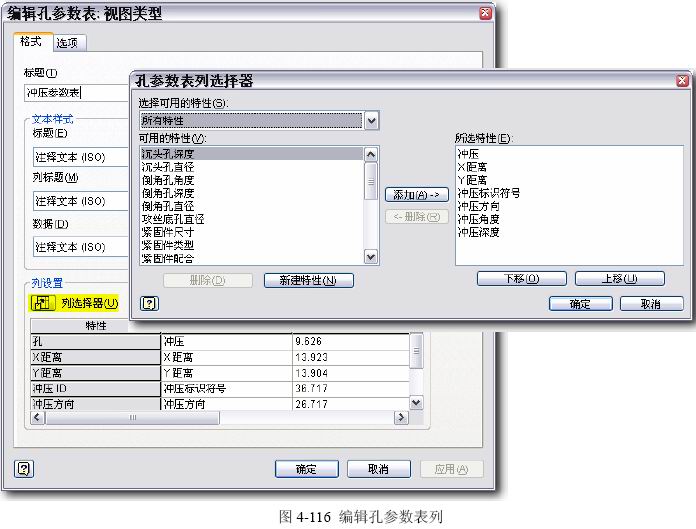

   弹出“编辑孔参数表”，在“格式”选项卡上单击“列选择器”按钮，然后可以添加或删除冲 压参数表的列。参见图4-116；

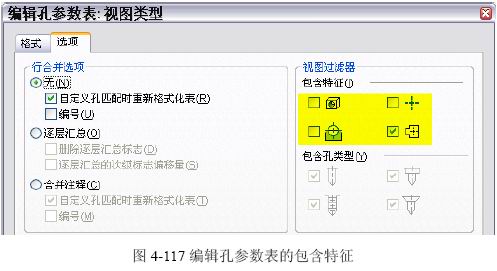

   提示: 若要使冲压参数表中包含其他孔特征，可以在“编辑孔参数表”的“选项”选项卡中的 “视图过滤器”中进行选择。参见图4-117。


      13. 整体评价

   究竟怎样界定“钣金”的概念？这与公正评价Inventor的相关功能有直接的关系。

   笔者认为：钣金，通常指在薄、平的钣料基础上进行零件制造。钣金工艺应当不会造成明显的 钣料拉伸或压缩的变形，就是说，原钣的中性层长度在制造完成后基本上不会改变。这样，拉深、 深冲这类也是基于钣料，但必须有很大的变形，造成中性层长度有很大变化的就不属于钣金范畴。

   钣金模型的基本概念和主要处理要求：

 ◆钣金设计的模型结果，必须能完成展开处理，以便产生原始钣料；

 ◆展开结果必须标出确实的折弯位置线，和确认制造过程中的折弯位置（卷圆筒或卷圆锥筒的 工艺方法除外）；

 ◆所有的钣金展开的算法，都是基于中性层长度基本不变这个规则。可能会有些补偿系数处理折弯处的展开结果...

 ◆如果因为钣太厚，需要加热后处理，只要符合上述条件，也应当称为钣金。

   从这种界定的条件讨论，Inventor基本上能满足钣金设计的需求，当然也存在着一些不足之处。笔者提出了一部分解决方案，还有一些没有解决。

   关键的问题在于，目前Inventor的基本造型机制有些缺陷。这些问题的根源，可能是Inventor的作者把钣金理解得太简单了…
   但是，基于装配约束、或者基于参数关联进行的、绝大多数钣金设计，可就是Inventor的拿手好戏，实在是很好的功能呀。尤其是借助特征来补充钣金功能，是目前扩充钣金本身功能的好办法。 在使用者足够的钣金设计能力和熟练的 Inventor 操作的条件下，绝大部分钣金设计任务，可以在 Inventor中很好地完成。

         本章中用到的相关文件下载。
