第4章 钣金技术

  总体上说，Inventor还没有完全覆盖经典的“钣金”设计需要，现在能处理冲压加工中的冲裁、弯折、卷边，并在此基础上完成展开。目前的钣金功能参见图4-1。


       1.钣金设计

    1.1 钣金设计环境

  在Inventor中创建钣金零件可以使用以下两种方式：

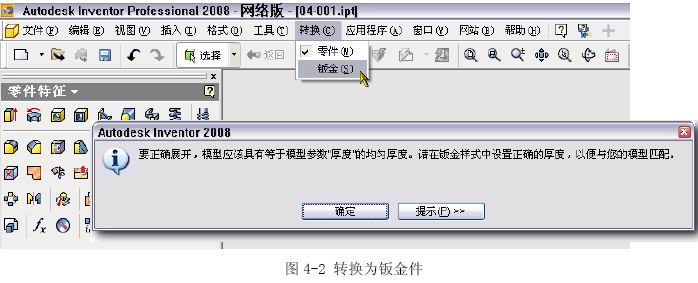

◆创建一般零件，在菜单栏中选择“转换（C）”>“钣金（S）”，将弹出提示，（参见图4-2）， 只有零件的厚度与钣金样式中的料厚一致，才能正确展开零件，确认后就可以进入钣金零件设计环境。

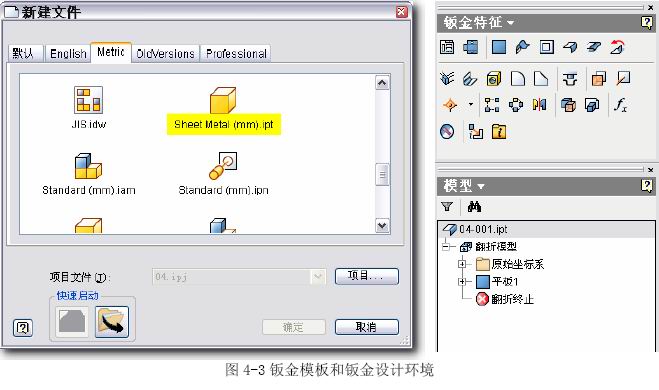

◆新建文件时选择钣金模板Sheet Metal(mm).ipt(参见图4-3左)，双击后就进入钣金零件的 设计环境（参见图4-3右）。


         1.2 体验钣金功能

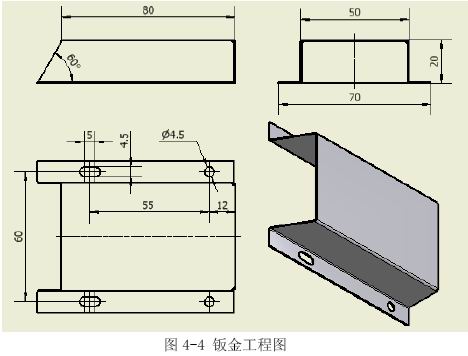

  为了直接进入和理解钣金功能，借用一个简单的钣金零件进行示例，参见图4-4的零件，要求板厚度0.5mm。


    下面体验一下创建这个钣金模型的过程：

◆开始新建零件，双击钣金模板Sheet Metal（mm）.ipt进 入钣金设计环境；

◆结束草图，在钣金特征工具面板中单击“钣金样式”（参见 图4-5），然后弹出“钣金样式”对话框；

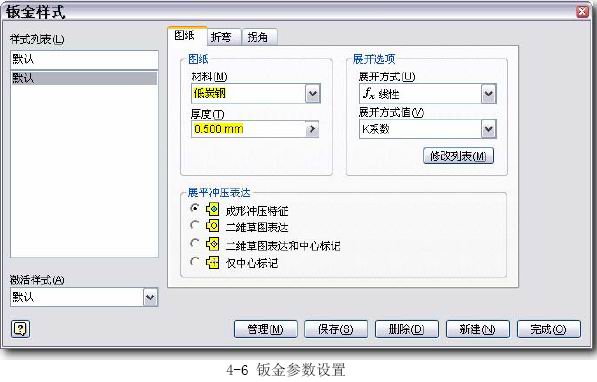

◆在“钣金样式”对话框的“图纸”选项卡中设置参数，材 料为低碳钢，料厚为0.5mm，参见图4-6；

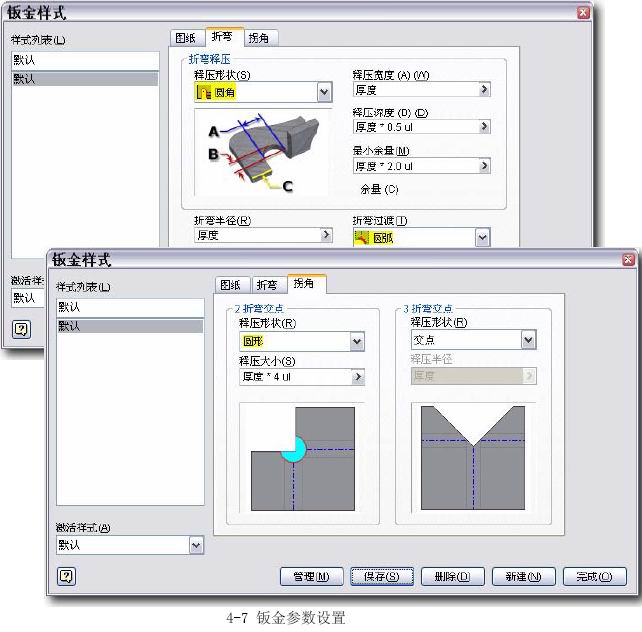

◆在“折弯”选项卡中设置“释压形状(S)”为圆角，“折弯过渡(T)”类型为圆弧，参见图4-7上；在“拐角”选项卡中，将“释压形状(R)”设置为“圆形”，参见图4-7下；


◆“保存”设置参数，“完成”。

◆编辑草图，创建矩形草图，尺寸50x80mm；

◆结束草图，在钣金特征工具面板中点击“平板”，选定草图，创建基础板；

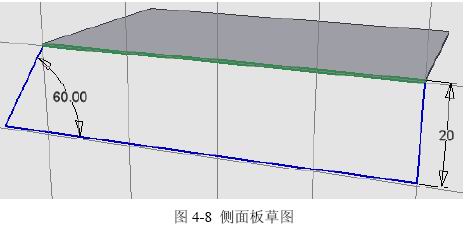

◆在基础板侧面新建草图，绘制侧板的轮廓，参见图4-8；


◆结束草图，在钣金特征工具面板中点击“平板”，选定新草图，方向向内创建侧板；

◆因为另一个侧板是对称的，按特征造型的习惯可以“镜像”，但是在Inventor钣金设计中最 好不使用“镜像”。因此在另一侧按上边的过程再做一个。注意要引用相关的设计参数，而 不是用投影；

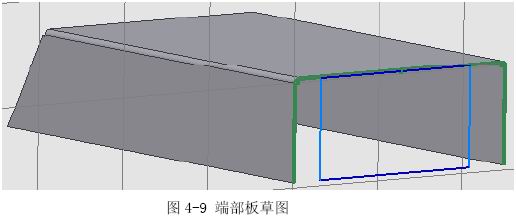

◆在基础板的端面新建草图，创建矩形轮廓。不要在意宽度，只要高度上与侧板约束为“线重 合”即可，参见图4-9；


◆结束草图，再在钣金特征工具面板中点击“平板”，选定新草图，方向向内创建端板；

◆在钣金特征工具面板中点击“拐角接缝”，弹出“拐角接缝”对话框，在其中设置“接缝” 栏目的形状和“间隙”尺寸，参见图4-10左；

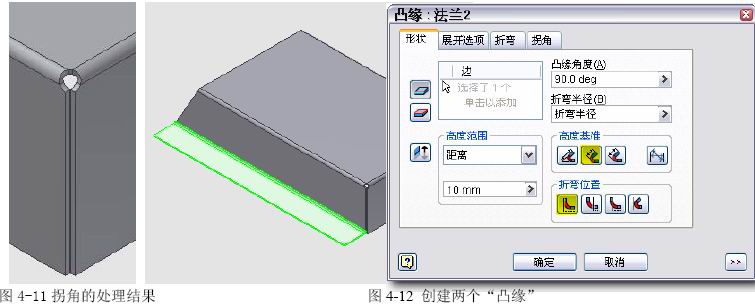

◆按下“边”按钮，选定端板和侧板的外侧竖直棱边，参见图4-10右，之后“确定”，结果 参见图4-11，同样处理好另一边；

◆再在钣金特征工具面板中点击“凸缘”，将弹出图4-12的界面，选定侧板外侧边，做高度为10mm的凸缘；

◆在新建的凸缘表面作草图，参见图4-13；

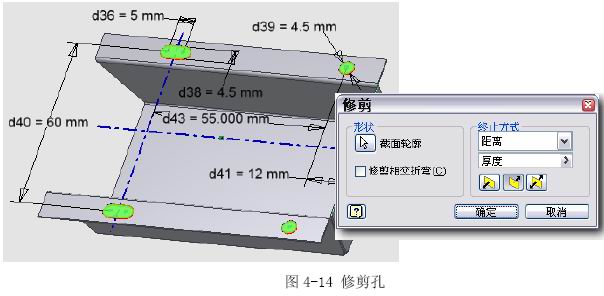

◆在钣金特征工具面板中点击“修剪”，选定草图，“确定”，参见图4-14；

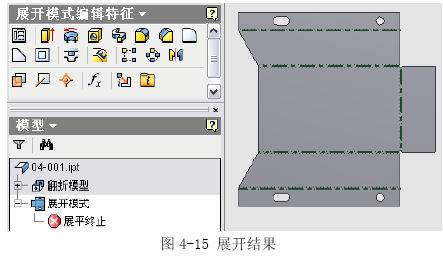

◆在钣金特征工具面板中点击“展开模式”，得到展开图；双击浏览器中的“翻折模型”就可 以回到展开前的状态，参见图4-15。结果参见模型04-001.IPT。
