| 你当前的位置：首页>>Inventor>>Inventor2008 机械设计应用教程 | 钣金技术（4） |

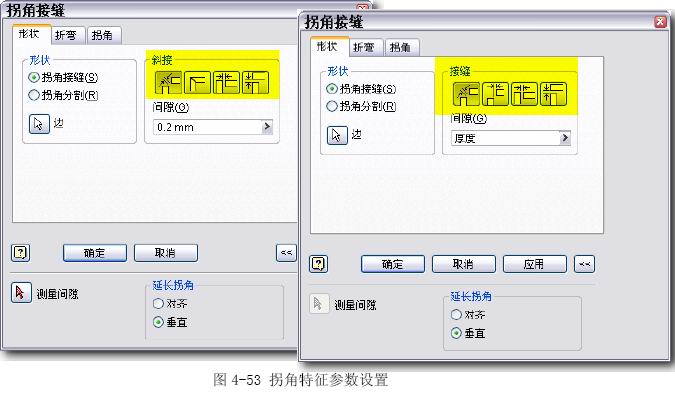

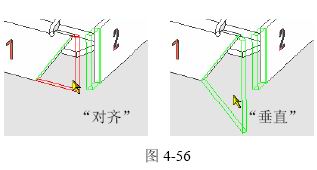

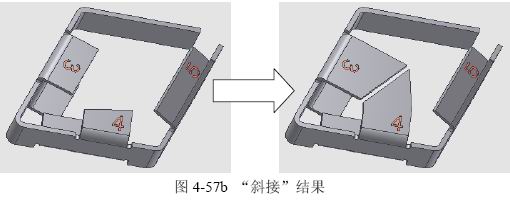

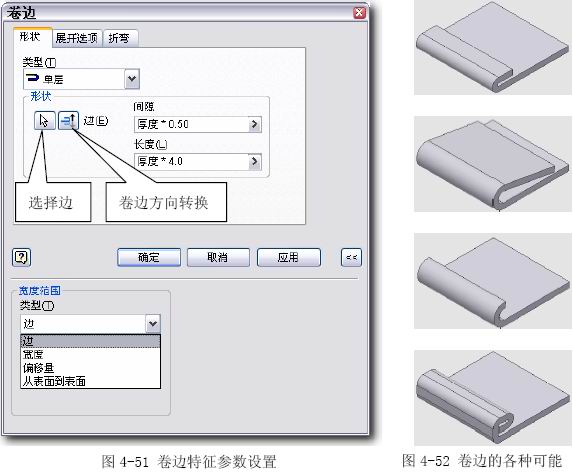

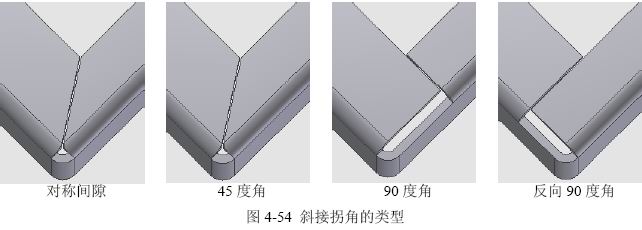

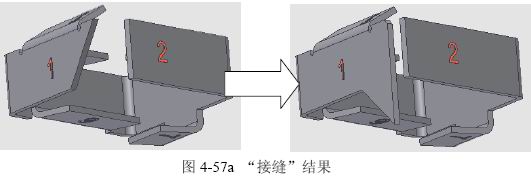

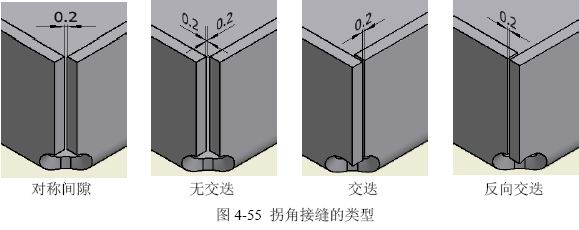

4.2 卷边 4.2-1 几何定义 4.2-2 可控参数 参见图4-51。 ◆类型(T) 参见图4-52，自上向下： ◆形状： 左按钮选定要进行卷边的边，右按钮可以调整设置卷边的方向。 ◆ 4.3 拐角接缝 4.3-1 几何定义 在创建了具有拐角的钣金模型之后，处理拐角的结构关系，以便完成拐角释压工艺结构；也可以处理相平行的面的接缝，界面参见图4-53。 具体参数与制造这个钣金工艺设备和方法相关，Inventor已经提供了相关的处理类型选择。 4.3-2 可控参数 ◆形状 ◆斜接 选定的两个边位于同一平面上，此选项控制创建的斜接拐角的类型，参见图4-53上。有4种搭 接方式，参见图4-54（设置间隙为0.2mm）。 可见在斜接方式下，前两种方式并不是什么所谓的“对称间隙”和“45 度角”；如果选择的两个边共面时，使用这两种方式的模型并无区别，笔者不能解释为什么会列出两种。 ◆接缝 如果选定的边位于相交面上，此选项控制创建的拐角接缝的类型，参见图4-53下。有4种搭接 方式，参见图4-55，这是使用了常用的“圆角”释压形状创建的拐角接缝特征，间隙为0.2mm。 ◆间隙(G)： 搭接的间距可以设置。但是从工艺角度看不能太小，应大于0.1mm。 ◆ 可以选择两种方式（参见图4-56）： 对齐－平行于所选边侧面的方向延长原始面； ◆应用提示： 拐角释压形状和尺寸在前边的“钣金样式”设置了默认值，也可以单独调整。 结果界面参见图4-53下的“延长拐角”选项，以“垂直”于所指边的方向延长原始面，完成。 例如对1、2面的边操作的结果，参见图4-57a。 ◇原始面相互平行 结果如图4-53上，也是以垂直于所指边的方向延长原始面，不同在于“缝”出现在延长边两个交点的连线处。例如对3、4面的边操作的结果，参见图4-57b。参见04-013.IPT。

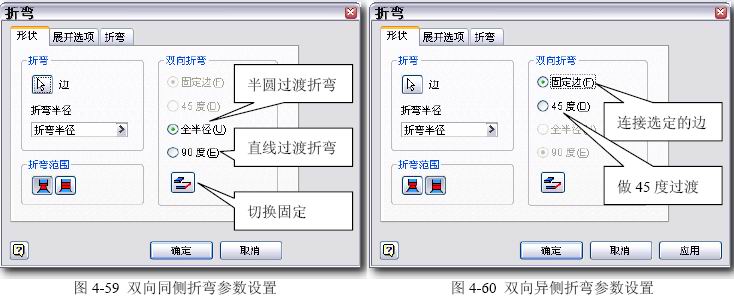

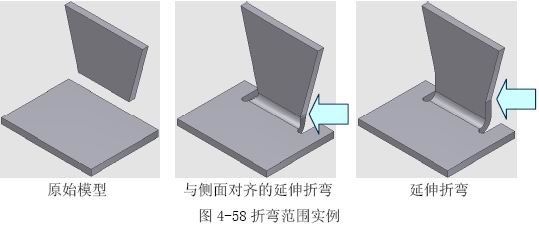

4.4 折弯 4.4-1 几何定义 在已有两块钣金平板（尚未有任何连接结构）之间，创建折弯连接部分；两块平板之间可以平 行或成一定角度，但相关的边必须是平行的。 4.4-2 可控参数 ◆边： ◆折弯半径 ◆折弯范围 与侧面对齐的延伸折弯－沿平板侧面的方向延伸原始面；参见图4-58；延伸折弯－垂直与折弯 线的方向延伸原始面。此选项为默认选项。注意图中指示出的两者的不同。 4.4-3 应用提示 对于相互平行但不共面的两片钣金平板之间可以创建双向折弯。详细参数如下： ◆如果选定同侧边：（参见04-014.IPT、模型04-015.IPT和图4-59） ◆如果选定不同侧边：（参见模型04-016.IPT、04-017.IPT和图4-60） ◆固定边反向：默认情况下所选的第一条边为固定边，第二条边所在的钣金平板根据需要进行延伸或修剪。 4.5 圆角 几何定义：在钣金零件的、与厚度方向平行的棱边上添加圆角，可以一次操作中创建不同大小的圆角。 其中“拐角”应理解为“棱边”。 4.6 倒角 几何定义：在钣金零件的、与厚度方向平行的棱边上添加倒角。其中“拐角”应理解为“棱边”。 4.7 阵列/镜像… 与普通造型中的同类特征类似。 但是，对于某些钣金特征，不能执行阵列或者镜像，这可能是考虑到未来展开时不好把握。 |
