7.3 管路装配图明细栏种类1

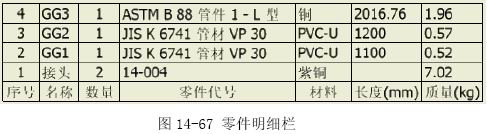

   可以完成带有每个管段长度数据的、各个零件分列栏目的明细栏。 参见工程图14-09a.IDW，明细栏参见图14-67。


   具体过程是：

  ◆创建装配工程图；

  ◆不拉出引出序号，直接创建明细栏，并在“BOM 表视图(B)”栏目中选定“仅零件”后确定；参见图14-68；


  ◆编辑明细表，启用“列选择器”后“新建特性(N)” PL，如图14-69；


  ◆确认之后，可见明细表中已经出现了PL栏目；

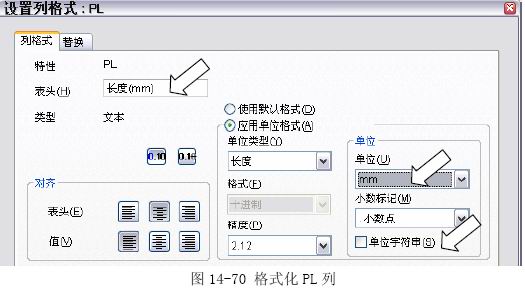

  ◆编辑明细表，选定“PL”栏目在右键菜单“设置列格式(F)…”调整具体内容，参见图14-70。


  ◆使用上述方法将“项目”和“质量”的表头分别更改为“序号”和“质量(kg)”,并取消质

量的单位显示。

  ◆再次编辑明细表，选定“数量”栏目右键菜单的“设置列格式(F)…”。

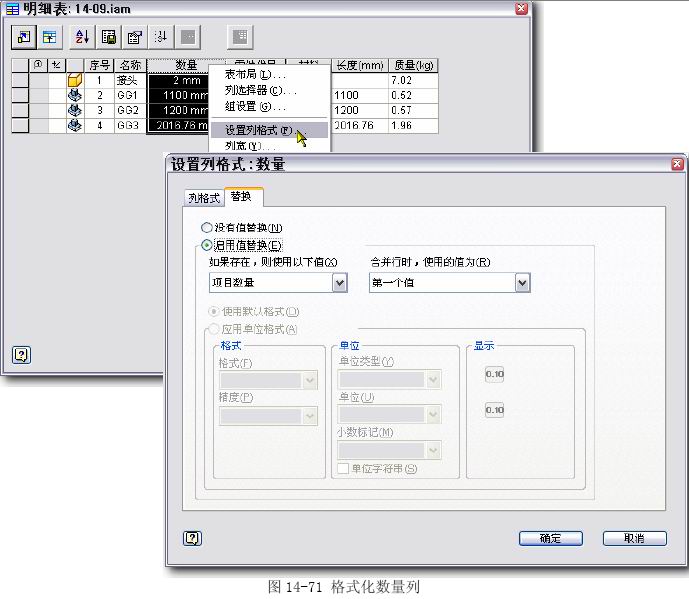

  ◆在弹出的“设置列格式”对话框的“替换”选项卡中，启用值替换，参见图14-71。


  ◆使用同样的方式“启用值替换”，用“库存编号”替代“零件代号”栏目。

  ◆结果参见工程图14-09a.IDW。

     7.4 管路装配图明细栏种类2

   可以完成带有同规格管段总长度数据的明细栏。

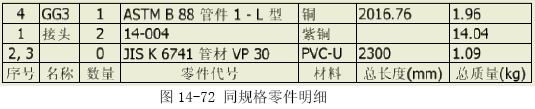

   参见工程图14-09b.IDW，明细栏参见图14-72.


   具体过程是：

  ◆完成各个零件分列栏目的明细栏；

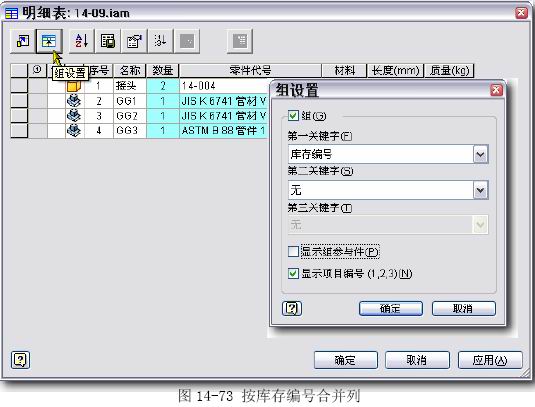

  ◆编辑明细表,单击“组设置(G)…”,设置参数后“确认”，参见图14-73；


  ◆再次编辑明细栏，选定“长度(mm)”列，在右键菜单中启用“设置列格式(F)…”；

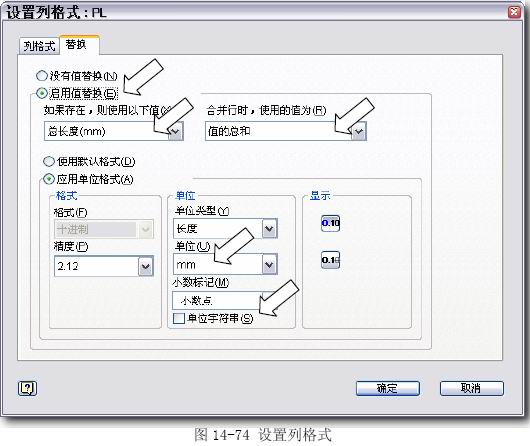

  ◆在接着弹出的“设置列格式”界面中，将表头改为“总长度(mm)”确定并应用于明细表。 再编辑明细表，切换到“替换”选项卡，完成具体参数的设置。参见图14-74，注意箭头 指示处的几个参数设置；


  ◆按同样的方法更改“质量(kg)”列。

  ◆“确定”之后，即可得到所要的结果明细栏了…

   这种数据传递和关联，是Inventor的特有的优点。因为管路设计模块还不算很成熟，相关操作稍显罗嗦，但结果是可以令人满意的。
   注意：当按照“库存编号”合并同规格的管段时,合并后的数量为“0”,这里的表达不正确。

     7.5 工程图的管线中心线

   默认情况下，工程图将隐藏工程视图中三维布管管路部件的管线中心线。

   可以使用“中心线恢复”来控制三维布管工程视图中的管线中心线的可用性。在工程视图中，必须在管线的中心线上标注尺寸。否则，尺寸可能不正确。

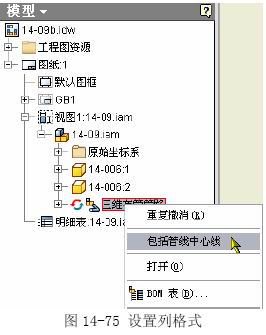

   在浏览器中的三维布管管路部件、单条管路或单条管线上单击鼠标右键，选择“包括管线中心线”，可以显示管线中心线；若要删除恢复的管线中心线，清除“包括管线中心线”复选框即可，参见图14-75。
