5.3 填充管线

   已填充的管线是管材和配件的三维实体表达。
   激活管路，然后单击“三维布管”工具面板的“填充管线”工具，将使用设置的样式填充每条管线，结果参见图14-57和模型14-07.IAM。
   要填充管路中的单条管线，必须激活管路，然后单击工具面板上的“填充管线”工具，或者在模型浏览器中的管线上单击鼠标右键选择“填充管线”（参见图14-58）。


     5.4 管路的干涉检查

   在设计中，必须避免管路的干涉，这一点Inventor能够完成。

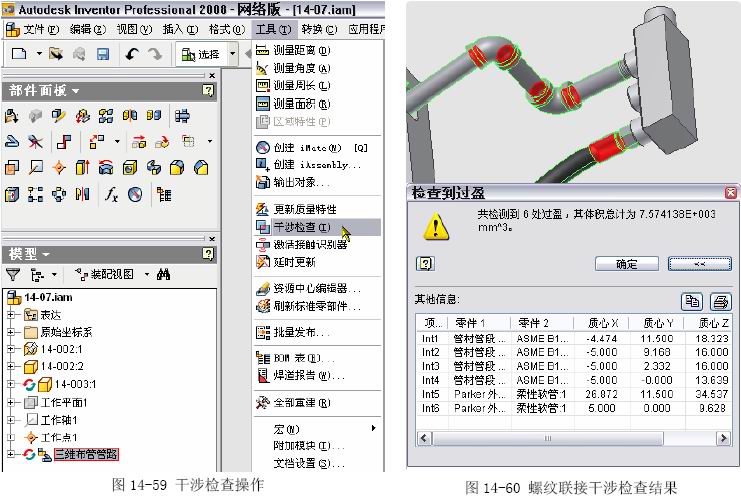

   以模型14-07.IAM为例，方法是：在浏览器中选定要检查的管路项目，在菜单中启用“干涉检 查”即可，参见图14-59。

   如果检查中发现并报告了干涉，就需要进入“三维布管管路”，并展开“管线”，使其中的三维草图可见”，编辑管线，进而带动管路重新生成了。


   注意：在Inventor2008中仍没有很好的解决螺纹问题，干涉检查时会将带配件硬管的管段和接头的螺纹联接部分作为干涉，向用户报告检测到干涉，参见图14-60。

      6. 关于标准

   目前Inventor尚未提供管路设计的GB标准数据，对于常见的管路设计，主要是管路螺纹连接 的标准，有下列可能：

     6.1  60°圆锥管螺纹

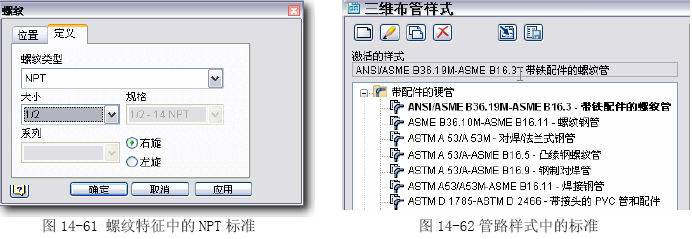

   这是在GB/T12716-1991标准中规定的规范，螺纹牙型角60°、锥度比1:16、内外螺纹均为圆锥形，配合后的螺纹副具有密封能力，也可以加入密封填料的管螺纹。 这个标准，是等效地引用了美国的ANSIB1.20.1中的NPT（锥管螺纹）标准数据。在Inventor的螺纹标准中，直接提供了NPT螺纹标准，参见图14-61。


   但是对于这种连接方式，目前在管路设计中还不能确定究竟是何种标准是对应于ANSIB1.20.1（即GB/T12716-1991）的规范。

   根据是，模型14-08.IAM中按图14-61中的NPT标准创建的1/2英寸的锥管螺纹，并安装，结 果完全符合GB的规则；而模型14-07.IAM中用管路设计功能完成的同样尺寸的设计，但是所提供的 唯一的ANSI标准，却不是B1.20.1（参见图14-62）；

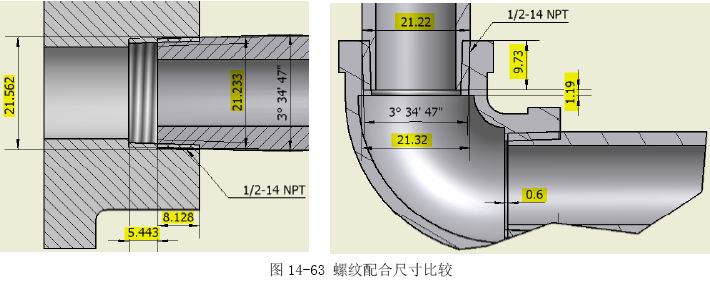

   尺寸差异参见图14-63。


   结果模型数据也支持上述判断。可见，GB/T12716-1991标准没有得到直接的支持。

     6.2  55°圆锥管螺纹

   这是在GB/T7306-1987标准中规定的规范，螺纹牙型角55°、锥度比1:16、内外螺纹可以是锥 形，也可以有一方是锥形，这是一种具有密封能力，也可以加入填料的连接方式。这个标准，是等 效地引用了ISO/TC5英国标准制定，所有尺寸均已转换成mm。在Inventor的螺纹标准中，间接地 提供了“ISO Taper Internal（密封管螺纹）”和“ISO Pipe threads”标准，从数据和工程图标 识上看，很接近GB/T7306-1987标准。

   但是，目前在管路设计样式中还不能提供直接的支持。

     6.3 米制锥管螺纹

   这是在GB/T1415-1992标准中规定的规范，螺纹牙型角60°、锥度比1:16、有圆锥内外螺纹以及圆柱内螺纹圆锥外螺纹两种配合方式，这是一种具有密封能力，也可以加入填料的连接方式。在 Inventor的螺纹标准中，管路设计样式中，都没有提供对应的规范。

     6.4 管子问题

     6.4-1 管段工程图

   这是个很意外的问题。管路设计中，管接头多是标准件，可不绘制零件图；但是管子是制造件，一般会需要有管子的零件工程图。

   但是，因为目前这种管路零件的复杂的命名方式，我们不能简明地在创建工程图的时候找到这些零件。比较合理的对策是：

  ◆打开相关装配；

  ◆在浏览器中选定要绘制工程图的管子，右键单击“打开”；

  ◆创建新工程图，创建基础视图。 默认的视图所依附的零件就是上边打开的零件了…

     6.4-2 管路不完善的方面

   管路不完善的几个方面：

  ◆调入螺钉时可以根据感应到的孔径来确定相 应的螺纹规格，但是在创建管线时如果管线 起点的孔径与三维布管样式中的直径不一致 时，Inventor用户不报错，更不能根据孔径 确定管路的直径。

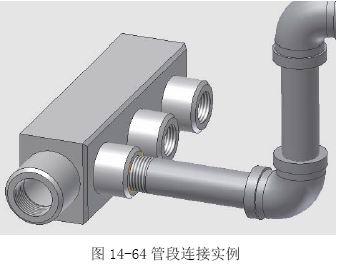

  ◆参见图14-64和模型14-07.IAM,Inventor自动生成的管段和弯头是通过螺纹部分连接在 一起，但是管线起点处的管段和原始零件上的孔却是面对面的关系。导致工程图中统计 的管段长度值比实际管段长度短。


  ◆参见模型14-07.IAM,Inventor中带折弯的管件端部都没有螺纹，即使是使用带配件的硬管

管线创建的弯曲管段和弯头的连接端也没有螺纹。

   目前Inventor虽然在螺纹特征中提供了一种可支持GB标准的规格，但是多数、GB标准不能直 接支持，而且在管路设计样式中，对GB标准完全不能直接支持。

   可见，要想在我国设计条件下使用管路设计功能，只能是自定义管路设计样式，并且自己扩充螺纹数据表。这当然是一个比较麻烦的事情，但是要想确实用起来，也只好如此…

     7. 管路工程图

     7.1 数据基础

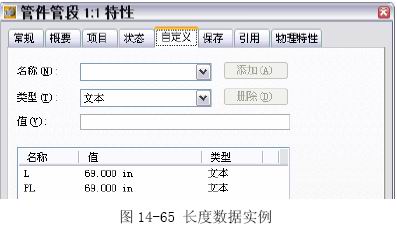

   首先，Inventor会自己在管段零件的特性中添加“L”和“PL”两个自定义的数据。参见图14-65。其中，“PL”表示管件的总长度。


   这样，就可能利用这些数据完成工程图中 明细栏以及标题栏之中相关数据关联表达和自动填充的需求。

     7.2 管段零件图标题栏

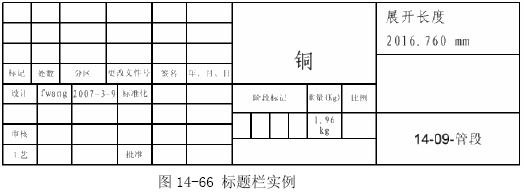

   参见“CBX-管路模板.IDW”，这是笔者做 好的工程图模版。用这个模版创建的管段工程图参见“14-09-管段.IDW”，标题栏参见图14-66。


   其实这里并没有什么新技术，与重量栏目的处理一样，也是建立自己的“PL”数据，并在标题栏属性中使用这个数据。
