                   第14章 管路设计

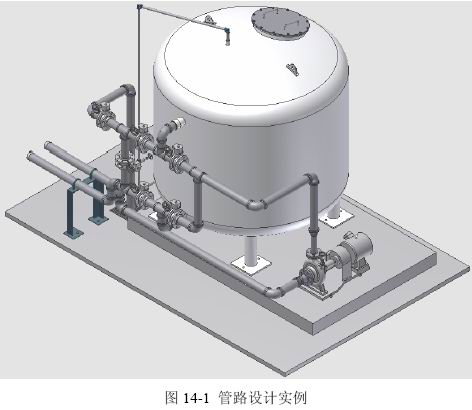

   在Inventor中的三维管路设计功能,大体上包括以下内容:设计规则设置、在装配中添加管路和管件、对管路设计结果进行编辑或调整、使用或者创建管件库… 典型结果参见图14-1。

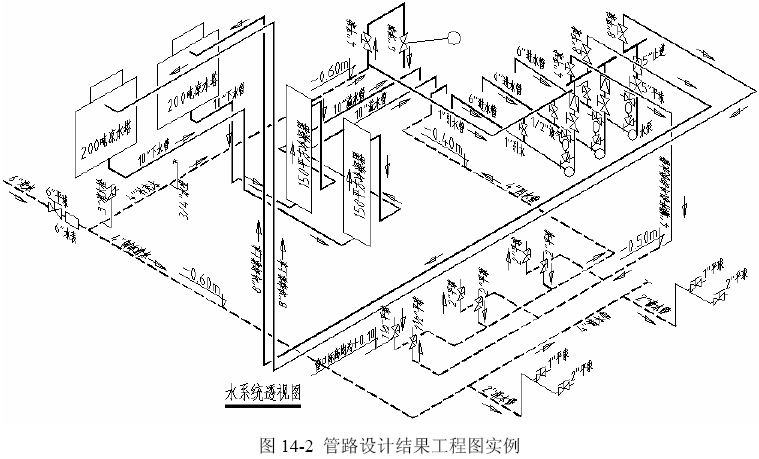

   完成管路设计后,设计数据除了用Inventor现有功能继续处理之外,还可以使用其他数据格式输出,在另外一些专业的管路设计工程图处理系统中做最后的处理,例如处理成管路专业的工程图, 参见图14-2。

   这样的结果,可以先用Inventor提供的功能将管路保存为ISOGEN 的.PCF文件(描述要处理的管路组件的文本文件),并可以传递到具有ISOGEN功能的软件中,并在其中自动创建图14-2模样的工程图。

   目前管路设计的主要的功能是:

  ◆创建和编辑三维管路设计装配模型文件;

  ◆自定义符合专业设计标准的三维管路设计样式参数;

  ◆自动或手动生成弯管、硬管和带管路连接件的软管;

  ◆创建或编辑管线时添加管线节点;

  ◆修改、编辑现有的管线和管路;

  ◆使用管路元件库在设计中放置管路连接件;

  ◆自定义管路设计中使用的连接件,并添加到库中;

  ◆使用库,完成管件和管路;

  ◆将管路设计结果数据保存为ISOGEN 的.PCF文件或者文本格式的弯曲表;

  ◆在浏览器中操控管路设计结果。

   对于管路设计功能,Inventor安装盘中带有比较详细的教程,而帮助系统中也带有详细的解释(参见图14-3)。因此本章将仅从中国标准相关的管路设计应用技术上展开讨论,多数解释性的讨 论将不会展开,请读者结合Inventor自带的教程和帮助系统,全面了解管路设计。


      1. 管路设计

     1.1 管路设计环境

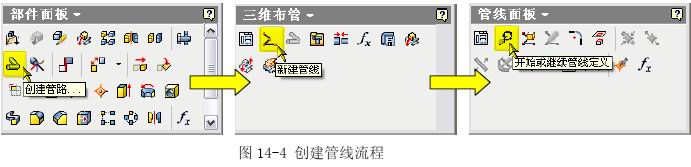

   开始标准的装配模型,在装配模型确实已经被保存的前提下,在“部件面板”工具面板中单击“创 建管路…”工具按钮后(参见图14-4左),弹出图14-15所示的对话框,要求用户指定三维布管管 路和新建管路的文件名和存放位置,默认被保存在当前项目的工作空间中,确认后,设计环境切换 到三维布管环境。


   设置三维布管的样式,然后单击“三维布管”工具面板的“新建管线”工具(参见图14-4中),如果选用的是软管样式,弹出“创建软管”对话框,要求用户输入软管部件的文件名和位置(参见 图14-6上);如果选用的是硬管样式,弹出“创建管线”对话框,要求用户输入管线的文件名和位置(参见图14-6下),确认后就可以进入管线环境。


   单击“管线”工具面板的“管线”工具就可以进行管线设计了(参见图14-4右),用户也可以在“管线”环境中设置管线样式。

     1.2 三维布管浏览器

   三维布管管路的浏览器参见图14-7,添加到装配中的所有三维布管零部件均包含在主管路子装配中。


   这些零部件包括单条管路及其关联的管线、配件、管段和 布线点。其中每条管路都包含一个“原始坐标系”文件夹、一 条或多条管线、填充或手动插入的所有管段或配件。管线中包含指定的布线点。

   管路设计结果的管路和管件会按创建的先后顺序添加到浏览器中。

     1.3 指定全局设置

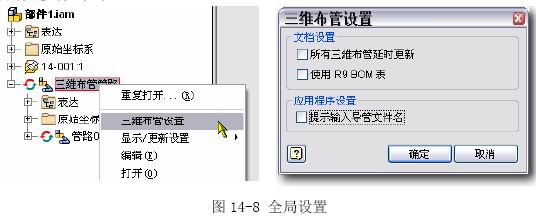

   在顶级装配处于激活状态时,在浏览器中的“三维布管管

路”上单击鼠标右键,选择“三维布管设置”,弹出“三维布 管设置”对话框,参见图14-8。


  ◆默认状态下,编辑顶级装配中的普通零件或位置表达,三维布管自动更新。为节省内存, 可以勾选“所有三维布管延时更新”,以后所有三维布管延时更新,同时将禁用三维布管 特有的大多数命令。

  ◆移植 R9 或更早版本的三维布管工程图时,可以指定是继续使用 R9 BOM 表(默认)还是 使用当前的BOM表。在当前 BOM 中,导管零件的原材料说明存储在新的库存编号特性中。 在 R9 BOM 表中,导管零件的原材料说明存储在零件代号特性中。

  ◆导管零件保存时默认使用带有基于时间随机生成的13位数字后缀的文件名(例如 pipipe.1183597497609.ipt)。启用“提示输入导管文件名”选项后,可以自定义导管文 件命名。

     1.4 三维管路设计体验

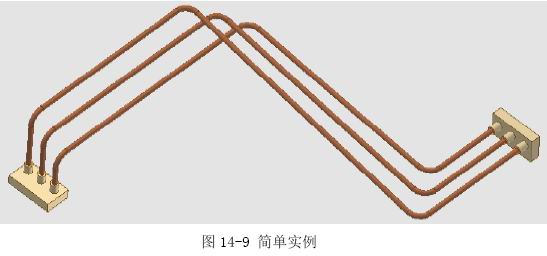

   参见图14-9,这是个很简单的例子。已有了两个接头,各自有三个准备焊接上管子的圆柱头部;两个接头的位置已经被装配约束确定。
   要求设计出连接管子,连接关系如图所示。


   在传统设计中,这也不是个很轻松的设计,但是有了Inventor的支持,可能会相当轻松地完成这个设计任务,而且在日后的设计调整了接头位置后管子跟随改变,管子零件模型和工程图、管路 装配图和设计数据统计等等这一系列传统设计中相当麻烦的事情,也能轻松地完成。下面将以这个简单的例子为线索,介绍管路设计的功能。

  ◆打开原始装配
   打开“14-01.IAM”。

  ◆启用管路设计功能

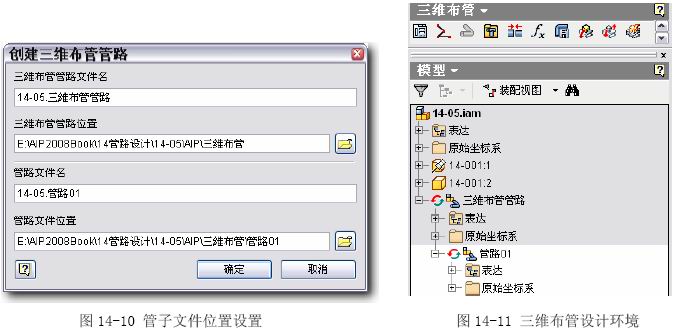

   在“部件面板”中点击“创建管路…”,之后弹出图14-10的界面;在其中输入三维布管管路和管路文件的名称和存放位置后“确定”。


  ◆设置管路设计规范

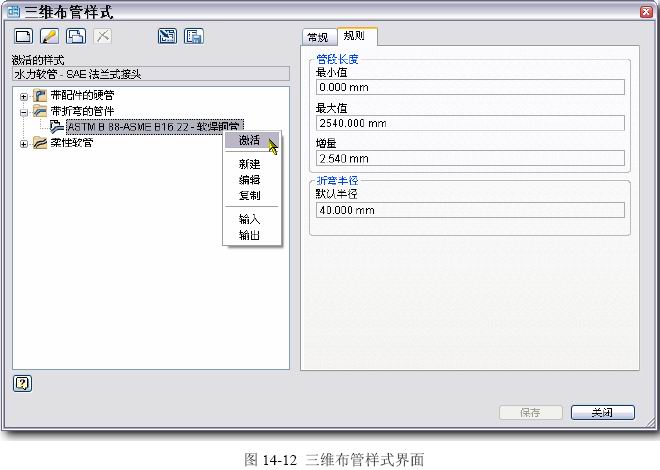

件”,这就是我们习惯上的“硬管弯曲”的设计规范;选择一种样式,右键“激活”,然后再选择右键菜单的“编辑”,更改“规则”选项卡中的“折弯半径”,将 “默认半径”大小设置成40mm,“确定”。界面参见图14-12。


  ◆创建管线

   按照Inventor的规则,管路设计的第一步是创建管路的中心 路径“管线”。



   点击工具面板的“管线”工具,之后选定接头和管线结构方案,完成自动布线设计。
   整个过程参见\14\01.AVI。

  ◆调整管线位置关系
   显然,这个结果是不合适的,因为各个管线有重叠的部分,需要调整管线的位置。有两种方法:
   大致移动自动管段:

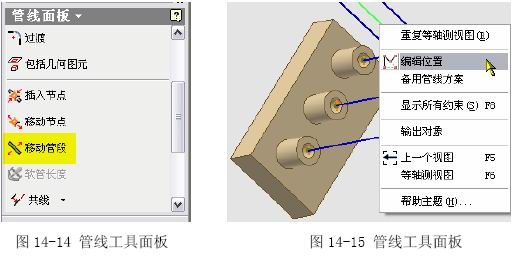

   使用“管线”工具面板上的“移动管段”工具(参见图14-14),可以大致移动自动区域中的管段。如果有其他方案,则会显示“选择其他”工具,可以从中选择所需的方案。

   精确移动自动管段:

   选定要调整的线,在右键菜单中选择“编辑位置”(参见图14-15),然后用光标指定编辑方向, 输入距离后确认。


   整个过程调整参见\14\02.AVI。
  ◆管线实体化
   管线确定之后,可以在右键菜单中选择“完成编辑”,回到管路装配
状态下。在“三维布管”工具面板中启用“填充管线”(参见图14-16)。

   之后Inventor将按照样式中指定的规则,自动创建相关的管子和接头等实体模型。结果模型参见14-01a.IAM。
