4.2 使用样式

   最好是在实施管路设计之前设置样式，当然也可以在设计过程中调整样式设置，Inventor会按 新的参数更新现有结果，
但这样可能带来一些问题，例如管件位置不合适…

   要定期保存顶级装配，在保存顶级装配之前，三维布管零部件不会存储到项目工作空间中。
   使用样式，一般是解决以下的设计参数的处理需求：

  ◆为创建的新管路设置默认样式。

  ◆更改现有管路设计的样式，并随之更新现有设计结果。
在装配环境中，可以添加若干条管路，每条管路中可有若干条管线；一条管路中的每条管线可以使用相同的样式，也可以使用不同的样式。
注意：

  ◆不能将现有管线在硬管样式与柔性软管样式之间进行切换。

  ◆管线从“带折弯的管件”样式切换到“带配件的硬管”样式时，可能会出现无法预测的结果。

  ◆同一条管路中只能使用一种样式的一种直径，但由于需要必须使用一种样式的不同直径， 可以复制此样式后更改其直径尺寸。

     4.3 创建“带配件的硬管”样式

   创建硬管样式时，所需的零部件取决于要创建的硬管样式的类型。

  ◆通常需要三个兼容的零件：管材、管接头和弯头。如果既需要 45 度弯头又需要 90 度弯 头，则需要四个零件。

  ◆焊接三维布管样式通常需要两个零件类型：管材和 90 度弯头。对焊样式需要为坡口焊设 置一个间隙尺寸，并确定是否在图形窗口和工程图中显示这些间隙。

  ◆法兰样式需要以下零件：管材、弯头、法兰（代替管接头）以及垫圈（可选）。

     4.4 柔性软管样式

   柔性软管样式中包含若干参数，它们是全部三种管线类型所共有的参数。柔性软管样式特有的参数包括：

   软管进位值－基于指定的增量，将软管长度舍入到最接近的较大值。例如，如果将“软管进位值” 设置为50mm，则软管长度388mm将上舍入到400mm。

   零部件－包括软管零件、起始配件和结束配件。可以在零部件表中使用相应行的关联菜单抑制起始 配件和结束配件。抑制的配件不会包含在柔性软管 管线中。如果禁用起始配件，那么将自动禁用结束配件。

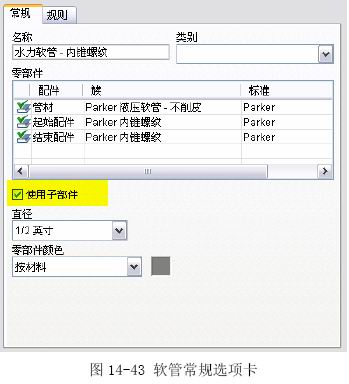

   使用子部件－确定柔性软管管线的构造方式（参见图14-43），可以使用平面结构创建管线，没 有子部件；也可以将管线零部件分组到管路下的子 部件中（默认）。


      5. 三维管路设计实例

  许多管路包含更复杂的管线，这就需要创建更多布线点。

  参见图14-44和模型14-06.IAM，模型中已经有了两个接头和一个中间零件，且位置都已经完全约束。


  下边介绍使用Inventor提供的多种管线工具创建带配件的硬管管线和柔性软管管线。

     5.1 带配件的硬管管线

   带配件硬管管线的具体创建过程参见录像03.AVI 和04.AVI。

   录像03.AVI中:

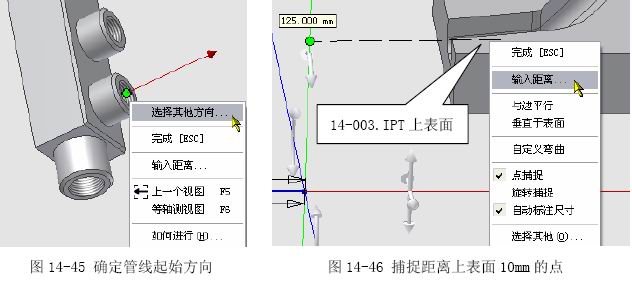

  ◆在开始创建管线时，可按空格键或使用右键菜 单的“选择其他方向…”（参见图14-45）， 反转显示轴的方向。


  ◆参见图14-46，在绿色方向轴上距离14-003.IPT上表面10mm处创建布线点时，先选择右 键菜单的“点捕捉”，然后将光标移到14-003.IPT上表面，在上表面与轴的交点处亮显捕 捉到的点时，选择右键菜单的“输入距离…”；

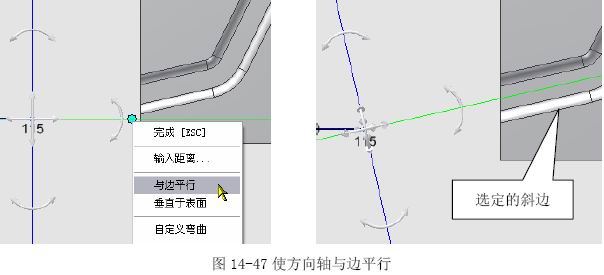

  ◆使方向轴与14-003.IPT上凹形路径的边平行。参见图14-47，首先将光标停留在绿色的方 向轴上，选择右键菜单的“与边平行”，再选择14-003.IPT上的斜边，绿色的方向轴就被重定位到选定的方向上。

  ◆硬管样式只允许 90 度角、45 度角（如果样式中允许 45 度角）以及合并而成的135 度角。应用“与边平行”或“垂 直与表面”工具后，将自动在需要奇数角的位置创建折弯。参见图14-48，由于管线应用了“与边平行”，而且资源中心中的45度和90度弯头都不合适，所以自动创建了折弯。


  ◆确定此管段的最后一个布线点时，在绿色方向轴的正向任意位置单击，后边将使最后一个布线点与新创建的布线点 重合。

   在录像04.AVI中：

   从另一个零件开始创建管线，然后使用“重合”约束使两条管断的最 后一个布线点重合，然后使用“管线”工具面板的“过渡”工具创建折弯， 参见图14-49。


  ◆重合约束

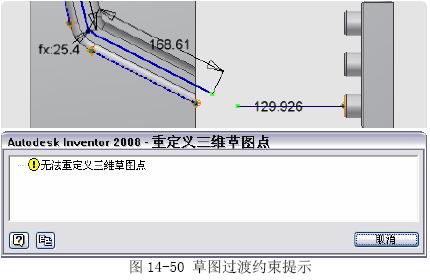

   使两个布线点重合时，要删除最后一条管段被自动标注的尺寸168.61，这样它才能随新管段长度动态更新；否则，由于过度约束管线草图，出现提示。参见图14-50。


  ◆在现有管段之间创建折弯

   当前三维布管样式中不存在两条连接管段产生的夹角的管接头时，将出现不符合规格的项。可以使用“管线面板”的“过渡”工具手动定义折弯，以使管线有效。

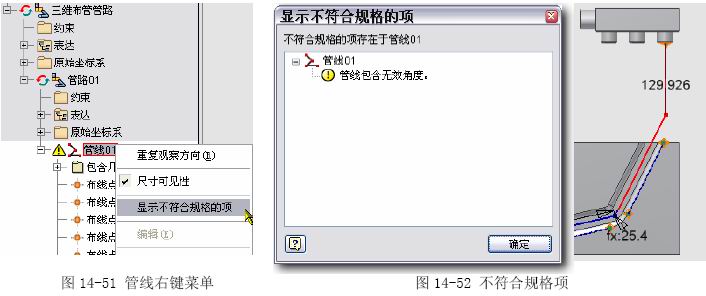

   在实例中，若要确认管线01中的错误，在浏览器中的管线上单击鼠标右键，选择“显示不符合规格的项”（参见图14-51），弹出“显示不符合规格的项”对话框，单击错误，将在图像窗口中亮显组成无效角度的管线部分,参见图14-52。


   使用“管线”工具面板的“过渡”工具，在两段管线相交处创建折弯。

     5.2 柔性软管管线

   三维布管部件中的柔性软管管线通常应用在机器构造中，用以传输动力，例如液压动力和气压动力。通过在装配中放置配件和软管节点就可以定义柔性软管管线，这些配件和软管节点确定了部 件中管线的形状和外观。柔性软管样式控制部件中使用的配件和柔性软管的结构。

   以模型14-07.IAM为例，根据设置的柔性软管样式创建一条软管管线。该样式指定了子部件结构， 其中包含起始配件和结束配件。柔性软管管线的具体创建过程参见录像05.AVI。

   录像05.AVI中：

  ◆放置配件之前，按空格键可以更改配件接头的方向。

  ◆通过选择偏离表面的任意点创建的管段工作点不会随模型几何图元的更改而更新。基于圆形零部件上的中心点、工作点和顶点的管段工作点将在模型改变时更新。14-07.IAM中使用工作点作为中间管线点。

     5.2-1 编辑软管管线

   完成对某一软管管线的编辑之后且在填充该软管管线之前，可以使用“插入节点”工具（参见图14-53）或在管线上 右键选择“插入节点”，插入新的软管节点。管线将使用每个新的软管节点重新进行计算。为了确保得到最佳的管线性能，尽可能少插入软管节点。


   编辑节点：

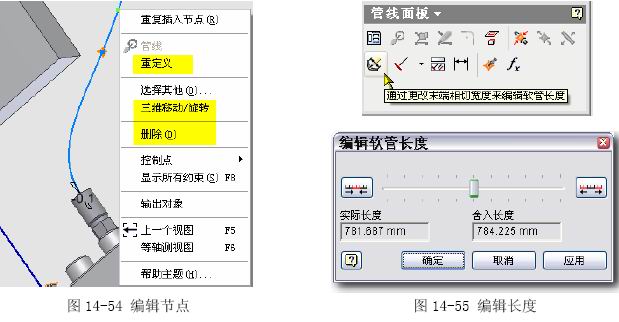

   在节点上右键，可以使用“三维移动/旋转”工具调整软管节点的位置和方向、重定义软管节点 以及删除节点。参见图14-54。


   编辑长度：
   可以使用“软管长度”工具精确地修改软管管线的长度。调整软管长度时，将显示两种类型的长度值：实际长度和舍入长度。参见图14-55。
   折弯半径检查

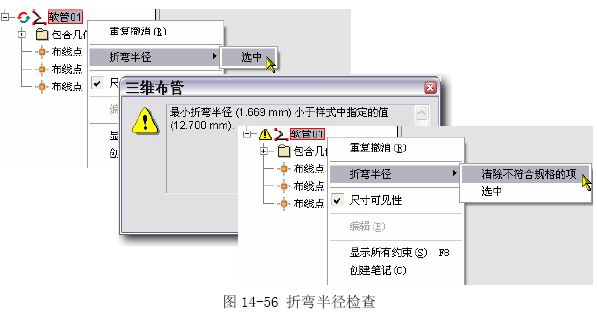

   “柔性软管”样式确定了最小折弯半径。在填充之前，激活软管管线，使用软管管线右键菜单的“折弯半径”工具确认管路下的单条软管管线，参见图14-56上。

   如果软管管线中的任一折弯半径小于最小值，则检查折弯半径之后将显示一个黄色的错误图标，警告存在不符合规格的项，参见图14-56中。
   使用“清除不符合规格的项”工具随时从模型浏览器中删除错误图标（参见图14-56下），但是不符合规格的项仍存在于软管管线中，直到手动修正它们。
