            第17章 气动控制元件与基本回路(1)

    气动控制元件:控制和调节压缩空气的压力、流量、流动方向和发送信号的重要元件。包括:方向控制阀,压力控制阀和流量控制阀。
   气动基本回路:方向控制回路,压力控制回路和速度(流量)控制回路。
  ◆方向控制阀与方向控制回路
  ◆压力控制阀与压力控制回路
  ◆流量控制阀与流量控制回路
  ◆气动逻辑元件简介
  ◆其它气动基本回路
    一、方向控制阀与方向控制回路
  ◆方向控制阀
   单向型控制阀
   换向型控制阀:通过改变气体通路使气流方向发生改变。
   换向型控制阀按驱动方式可分为:气压控制阀、电磁控制阀、机械控制阀、手动控制阀和时间控制阀.
  ◆方向控制回路。
   单作用气缸换向回路
   双作用气缸换向回路

   1、单向型控制阀
   单向阀:气流只能向一个方向流动而不能反向流动通过的阀。
   单向阀多与节流阀组合起来控制执行元件的运动速度。

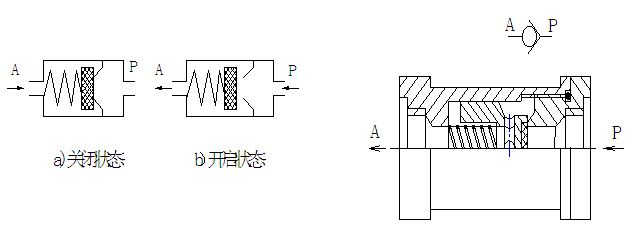

          图17-1 单向阀工作原理图                        图17-2  单向阀

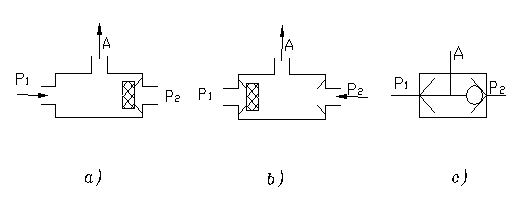

   2、梭阀(或门)相当于两个单向阀的组合

                           图17-3  或名

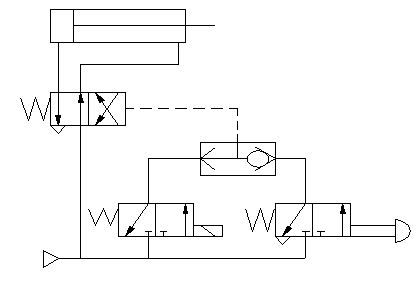

   3、梭阀在手动—自动换向回路中的应用

                 图17-4  或名在手动--自动换向回路中的应用

   4、单向型控制阀

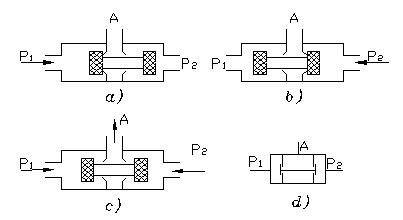

    双压阀(与门) :两个单向阀的组合。

               图17-5  与门

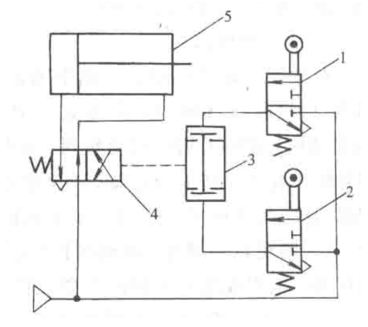

    双压阀在钻床控制回路中的应用:

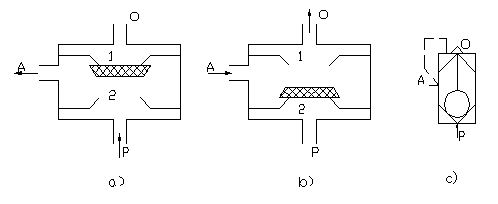

   5、快速排气阀:加快气缸排气腔排气,以提高气缸运动速度。
   快速排气阀通常装在换向阀与气缸之间,使气缸的排气不需要通过换向阀而快速完成,从而加快了气缸往复运动的速度。

                         图17-6  快速排气回路

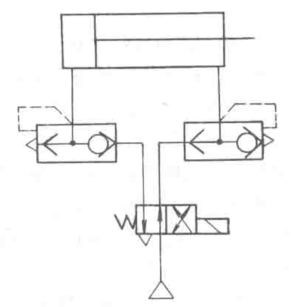

   快速往复运动回路


   6、换向型控制阀
   气压控制换向阀:利用气体压力推动阀芯运动实现换向的。

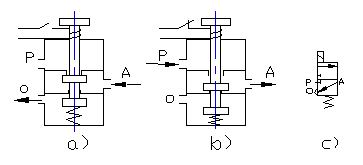

             图17-8  单气控截止式换向阀          图17-9  单电磁铁换向阀工作原理

    电磁控制换向阀:电磁铁的衔铁直接推动阀芯进行换向。

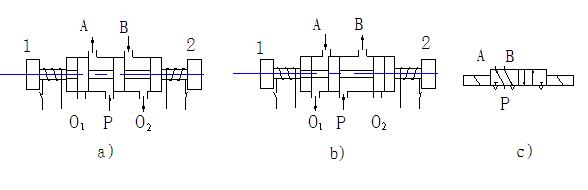

                图17-10  双电磁铁直动式换向阀工作原理图
