            第17章 气动控制元件与基本回路（2）

    时间控制换向阀：使气流通过气阻（如小孔、缝隙等）节流后到气容（储气空间）中，经过一定时间气容内建立起一定的压力后，再使阀芯动作的换向阀.

        图17-11  延时换向阀           图17-12  脉冲阀

    单作用气缸换向回路:

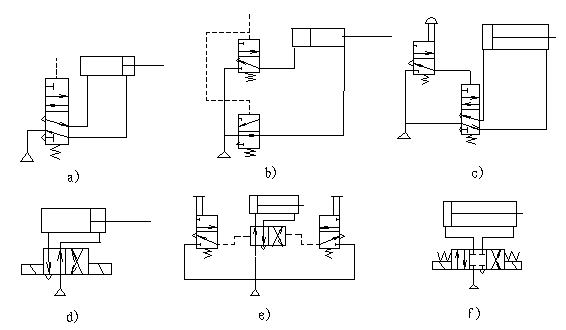

             图17-13  单作用气缸换向回路

    双作用气缸换向回路:

           图17-14  双作用气缸换向回路

   ◆压力控制阀
   压力控制阀的功能：控制系统中压缩空气的压力,以满足系统对不同压力的需要.
   压力控制阀的工作原理：均是利用空气压力和弹簧力相平衡的原理来工作的.
   压力控制阀的分类:
     减压阀、定值器：降压稳压作用.
     安全阀、限压切断阀：限压安全保护作用.
     顺序阀、平衡阀：根据气路压力不同进行某种控制.
   1、减压阀（调压阀）：减压和稳压。
    减压阀是气动系统中必不可少的一种调压元件。

                             图17-15  减压阀

   2、顺序阀：
   依靠回路中压力的高低变化实现执行元件的顺序动作。
   顺序阀的工作原理：

        图17-16  顺序阀的工作原理

    顺序阀的应用：

                图17-17  顺序阀的应用

   3、安全阀（溢流阀）
   功能:当储气罐或气动回路中的压力超过一定值时，安全阀能立即打开放气，以阻止压力继续升高产生危险，系统中起过压保护作用。
   工作原理：

              图17-18  安全阀的工作原理

   4、一次压力控制回路：
   使储气罐送出的气体压力不超过规定压力。

              图17-19  一次压力控制回路

   5、二次压力控制回路：
   用于气动控制系统气源压力控制，以保证系统使用的气体压力为一稳定值。
   回路由空气过滤器、减压阀、油雾器（气动三大件）组成。
   逻辑单元的供气应接在油雾器之前。

            图17-20  二次压力控制回路
