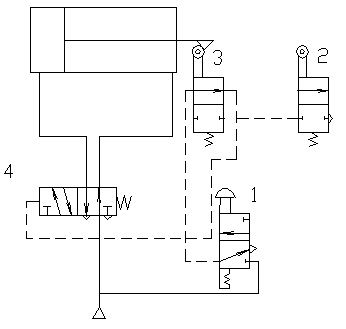

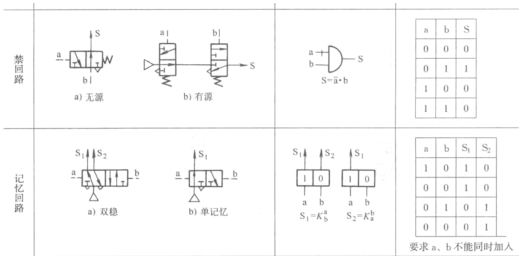

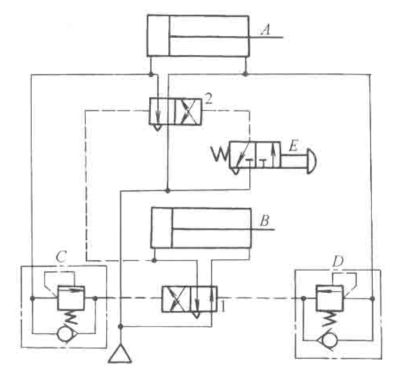

| 第17章 气动控制元件与基本回路（5） ◆顺序动作回路 定义: 在气动回路中,各个气缸按一定程序完成各自的动作。 1、单缸单往复动作回路：A1A0  图17-40 单往复动作回路 2、单缸连续往复动作回路：A1A0A1A0...  图17-41 连续往复动作回路 3、多缸顺序动作回路（程序控制回路） 定义: n 两只、三只或多只气缸按一定顺序动作的回路。 分析如图所示回路的工作过程，并指出元件的名称。  ◆气动基本逻辑回路    ◆课程的基本要求 掌握液压与气压传动的必要的理论知识。 能掌握液压气动元件的结构、工作原理与性能，并能合理地选用它。 能掌握液压气动典型基本回路的工作原理与特点,并能合理地应用它;能维修一般的液压气动设备。 能阅读一般专用设备的液压气动系统图。 1、气压传动 概述及基本概念：空气的性质。 气源装置及气动辅件：功能、工作原理及结构。 气缸：几种常用气缸的工作原理（缓冲气缸、气液阻尼缸、冲击气缸等）。 气动控制元件：压力控制阀、流量控制阀、方向控制阀的工作原理及结构。 气动基本回路：压力控制回路、方向控制回路、流量控制回路、其它。 2、液压传动 液压与气压传动概述： 工作原理，两个重要概念及压力、流量这二个重要参数； 系统组成及液压油的主要物理性质：粘度、粘温特性。 液压与气压传动的基础知识。 液压泵和液压马达： 工作原理，泵的功率、效率的计算。 齿轮泵、叶片泵、柱塞泵工作原理和结构特点。 限压式变量叶片泵工作原理、特性曲线。 3、液压缸： 常用液压缸的工作原理、结构形式、和推力、速度的计算。 单杆式液压缸的结构、活塞速度与推力计算。 差动联接时液压缸工作原理、活塞速度与推力计算、液压塞往复速度相等的条件、实现方法。 液压缸缓冲原理及结构。 4、方向阀与方向控制回路 单向阀、换向阀的图形符号、工作原理、结构。 换向阀的中位机能。 方向控制回路：锁紧回路、换向回路。 5、压力阀与压力控制回路 溢流阀、减压阀、顺序阀的图形符号、工作原理、结构、功能、应用、区别、计算。 调压回路、减压回路、压力控制顺序动作回路。 卸荷回路。 平衡回路。 6、流量阀与节流调回路 节流调速的原理与方式。 流量公式：影响因素（物理意义）、计算（薄壁小孔）。 L型节流阀、LI型单向节流阀、Q型调速阀的工作原理、结构与特点。 进油路、回油路、旁油路节流调速：回路、性质、工作原理、特点、计算。 7、其他基本回路 增速回路 ：差动联接、双泵供油。 速度换接回路。 8、简单液压系统设计实例 YT4543动力滑台液压系统：电磁铁动作表、基本回路、工作原理、特点。 编辑整理：【YanYun】 |
