            第17章 气动控制元件与基本回路（4）

    ◆气液联动回路
   实现: 以气压为动力，利用气液转换器把气压传动转变为液压传动;或者采用气液阻尼缸来作为执行元件。
   特点: 回路不需要液压动力源，具备传动平稳、定位精确，可无级调速的特点。

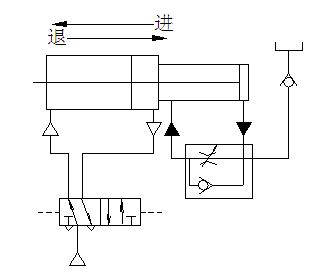

           图17-31  气液阻尼缸的速度控制回路

    气液速度控制回路：

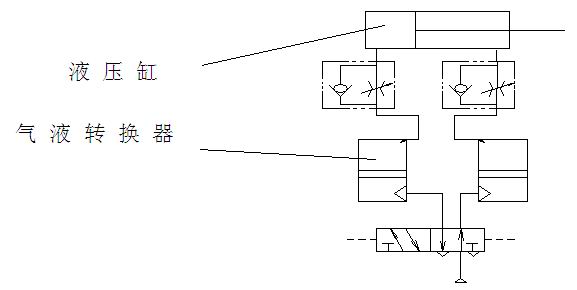

       图17-32  气液速度控制回路

    ◆气动逻辑元件（又称逻辑阀）
   工作原理：均是用压缩空气为工作介质，通过元件内部可动部件的动作，改变气流方向，从而实现逻辑控制功能。

    1、气动逻辑元件的分类
   按工作压力分：高压元件（0.2~0.8MPa ）；低压元件（0.02~0.2MPa ）；微压元件（＜0.02
MPa)。
   按逻辑功能分：“是门”（S=A）；“或门”（S=A+B ）；“与门”（S=A·B）；“非门”()元件；双稳元件。
   按结构形式分：截止式；膜片式；滑阀式。

    1、或门：S=A+B

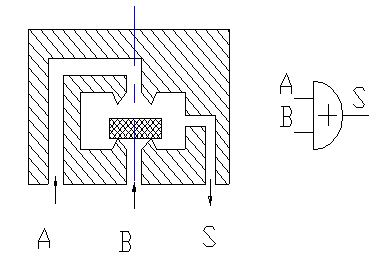

             图17-33  或门元件

   2、是门：S=A 与门：S=A·B

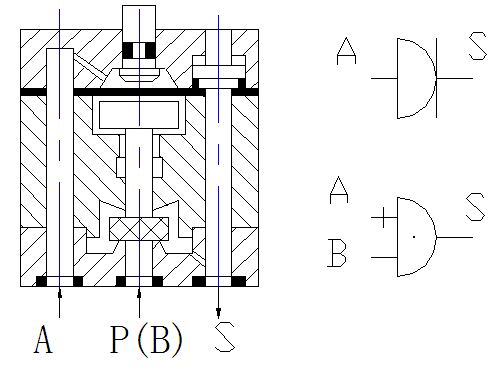

        图17-34  是门和与门元件

   3、非门：         禁门：·B

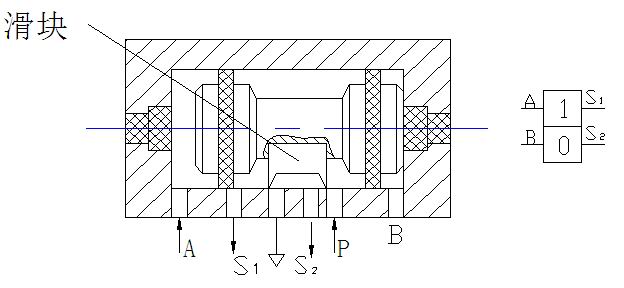

   4、双稳元件：记忆

   ◆延时回路
   延时输出和延时切换。

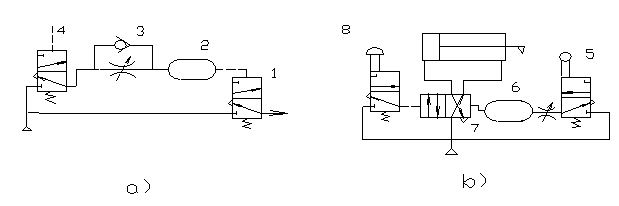

                图17-37  延时回路

   ◆过载保护回路

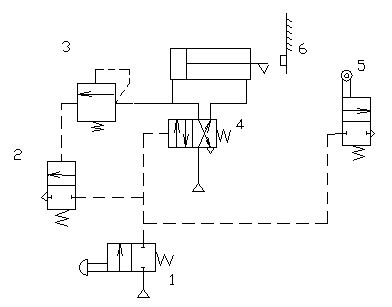

           图17-38  过载保护回路

   ◆互锁回路

           图17-39  互锁回路

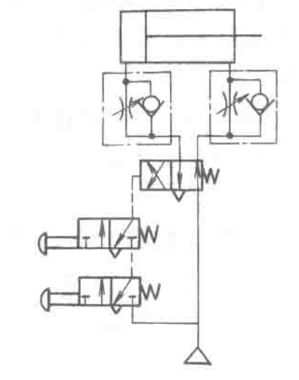

   ◆双手同时操作回路
   使用两个启动用的手动阀,只有同时按动两个阀才动作的回路。
   主要为了安全。在锻造、冲压机械上常用来避免误操作，以保护操作者的安全。
