9.2 角焊接实例

 ◆断续环焊缝

  应该说，角焊缝是我们日常生活中随处可见的一种焊缝：自行车梁、管接头、防盗门……。inventor角焊缝的功能设计能够满足 大部分的角焊缝设计需求，然而对于首尾相连的封闭角焊缝如果需 要从用户指定的起始面进行焊接，就需要进行一定的技术处理。

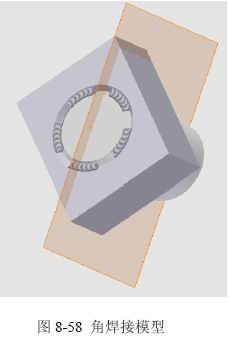

  参见图08-58和模型08-13.iam。

   现在需要做这样一个断续焊缝，要求焊缝把用户设置的平面作为焊接的起始面。

   在焊接的过程中，我们先选08-026.ipt，后选08-027.ipt；这里之所以要交代先选和后选，是 因为经过笔者的研究发现：

   如果焊接的是两个回转曲面之间的焊接，则焊缝的起始平面和焊接时后选焊接体的xz面对齐（前 提是草图在xy面上），如果是一个回转曲面，一个平面，则与平面所在焊接体的xz面对齐（前提是 草图在xy面上）。

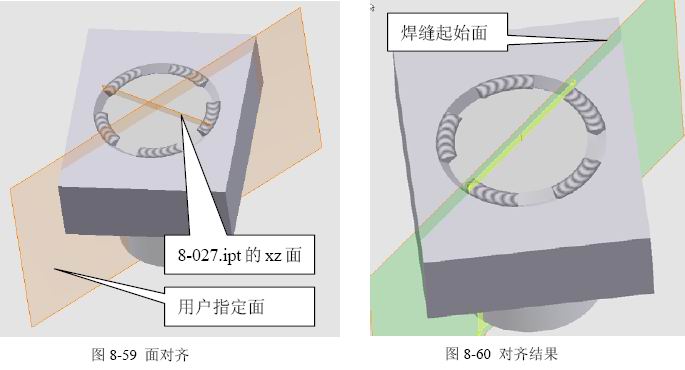

   在本例中，与8-027.ipt的xz面对齐，那么如果需要焊缝从用户给定的面起始，那么只需要把 该面与inventor默认的起始面对齐即可。参考图8-59，只需要在设计的过程中把用户指定面和8-027.ipt用装配约束，使其夹角为零即可。

  结果如图8-60所示或者读者可以参考08-13.iam，我们会发现，焊缝的起始位置完全能够满足用户的需求。


  ◆塔柱焊接

  焊接塔柱在厂房、体育馆、展览馆等场合应用较为广泛。

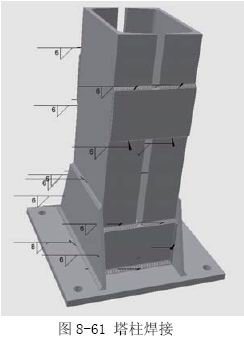

  下面我们就举一个较为常见的简单实例。参见08-14.iam及 图8-61。


  实际整个焊接过程如下：

 ◆利用四块方板将一对槽钢固定并焊接。

 ◆利用梯形板将对焊后的塔柱焊接固定底板上。
   要求能保证塔柱的强度以及相关尺寸和位置要求。

   在inventor中我们可以预先按照位置要求将所有的零件予以 装配完毕，再逐一焊接。四方板的某条边和槽钢的焊接可以采用 分段焊缝，也可以当作不同的焊缝进行焊接，具体的内容，不再 赘叙，用户可以参考08-14.iam。

      9.3 间断焊接的坡口焊缝

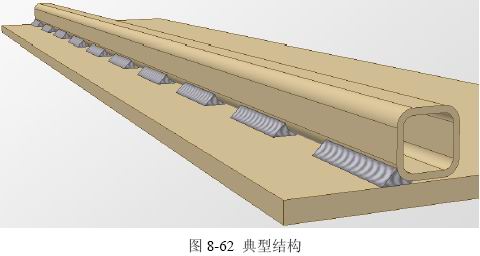

  因为角焊缝不能接受两零件之间有间隙的结构，而这种结构是大多数焊接装配的现状。这就造成了角焊缝特征的可用性受到了极大的限制。而另一方面，能够接受两零件之间有间隙的坡口焊缝特征，却意外地没有作出像角焊缝那样对于间断焊缝的支持机制。于是，像图8-62的结构，在 Inventor中似乎就“山穷水尽”了？


  ◆坡口焊缝特征的几何构成

  按Inventor的一贯风格，不会把任何一个特征的几何构成原理给用户说清楚。而现在需要了解 坡口焊缝的几何构成规则，以形成解决方案。可能的方法也就是我们自己“猜”了…

  从实际表现看，这可能是基于简单的放样特征的结构，主要根据是能接受三维封闭草图作轮廓； 而两个轮廓之间的结构，将总是直素线状态；对于焊缝的生长方向，不接受草图，只接受棱边和工 作轴。按这个推理，可创建验证模型。参见图8-63，这是焊缝原始几何模型的实例，参见08-15a.IAM。

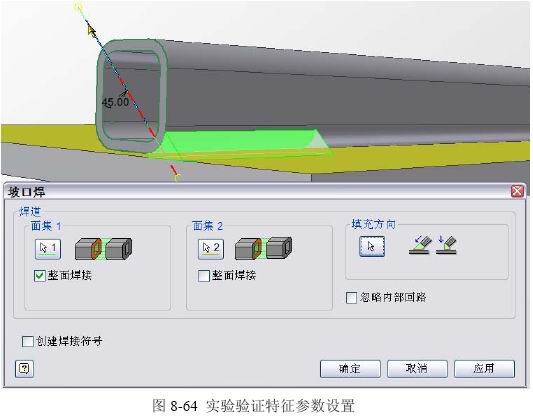

   而实体焊缝的创建结果参见图8-64，可见其中切割面和基于草图的45度工作轴之作用。


 ◆实际设计模型的处理

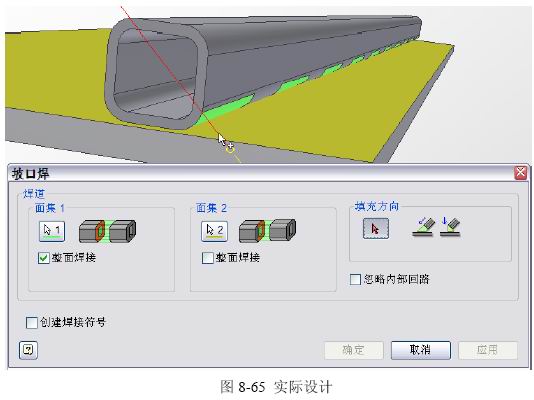

  参见图8-65，从中可见，特征创建条件与实验验证模型似乎很像，其实不然...


   首先，这个“切割面”是必须的基础，在实际设计中不可能只有一个，需要阵列创建。但是在 切割特征处理中：

  利用草图阵列：想作出连续图线的草图，阵列后不能添加量单元草图之间的端点共点约束（这 在草图章节曾经说过），而切割特征不接受多个切割工具选定。失败…

   利用切割特征阵列：Invrentor一直不支持切割、加厚这类特征的阵列。失败…
   最后的解决方案很“土”：做拉伸特征（0.001mm的薄皮），阵列。详细的内容参见08-015.IAM。
