5.3 坡口焊缝

   这是另一种实体焊缝，可以处理两个零件焊缝附近的面并不接触的情况。
  ◇工程概念和结果：

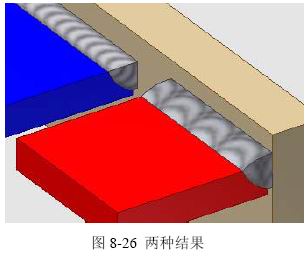

在这个功能中说明，Inventor认为，两个零件在焊缝 所在的表面可以不必贴合，可以离开一个距离，这是符合 工程需要了；但结果焊肉形状却有些意外。参见图8-26 和08-08.IAM。


  其实也很简单，焊接结果极少会是图中上部Inventor 做得样子，应当是图8-26下我做的结果，这对于机械工程 师几乎是常识。可见，虽然坡口焊缝允许两个零件有缝隙 了，但对于正确地建立角焊缝的几何结构，目前还不能圆 满完成。如果把角焊缝和坡口焊缝的机制结合在一起，也 许就能彻底解决关于焊缝造型不足了…

  ◇界面和操作过程：

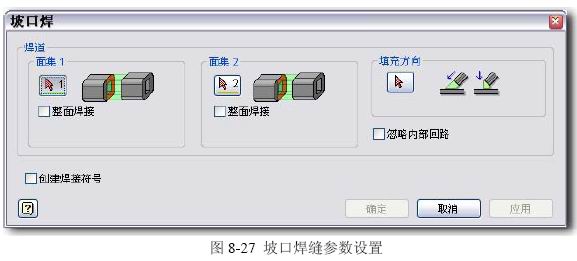

  在浏览器中双击“焊接”特征组，然后在“焊接件特征”工具面板中单击“坡口焊”工具，在接着弹出的界面（参见图8-27）中输入相关参数，选定焊缝的两个零件上的相关表面并指定焊缝的填充方向。其中：


  ◇整面焊接：

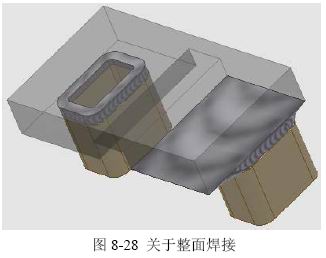

  开关关闭，以这个面集中较小面积的轮廓作为焊肉 生长的基础；否则将焊肉生长到全部面积上。对于两个 都是整面焊接的情况下，填充方向将自动创建而不需要 指定。参见图8-28和08-09.IAM。


  ◇填充方向：
  任何两点、平面或直线要素都可以定义这个方向。相当于以所指面为轮廓，沿着所指方向“拉伸到”另一 个面。所以不能创建符合通常焊肉形状的结果…

  ◇忽略内部回路：

  这是个不容易理解的参数。在图8-28的例子中，被焊接的是空心方管，所谓忽略内部，是说在创建焊肉时，仅使用外部轮廓，而不管内部孔的形状怎 样。问题是，这样的焊肉即便是有意造成，实际上也难以实现…

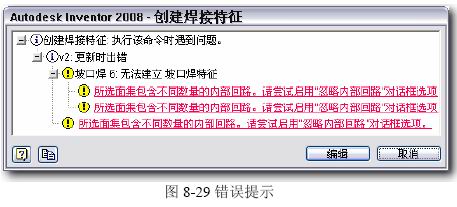

  在8-28的例子中，如果两个面集都是“整面焊接”的设置，必须同时选择“忽略内部回路”， 否则Inventor拒绝完成，弹出图8-29的提示框。


  ◇应用提示：

  这个机制距离实际的设计表达比较接近了，对于真实的坡口焊接结构，许多情况下是非直线坡口， 例如图8-30和08-10.IAM的情况。


   这种设计，确实是需要在Inventor中创建焊 缝。因为焊肉体积较大，而焊缝总长度也很长，希 望能计算出焊缝的总重量，以便在需要时精确地估 算焊条的消耗。

  当然，这个结果仅靠Inventor的焊接特征还是 很难完成的，其中有些具体的技巧。但这至少可以 说明，在焊缝定义上，目前的能力已经比较好了。

       5.4 焊接符号

   在Inventor中，焊接符号是唯一一个可以在模型上进行三维关联的标注，并能在工程图上直接 引用的工程标记。但笔者认为这个机制应当扩展到所有的工程标记，包括形位公差、粗糙度、工艺 符号…

  ◇在模型中创建焊接符号的两种方式

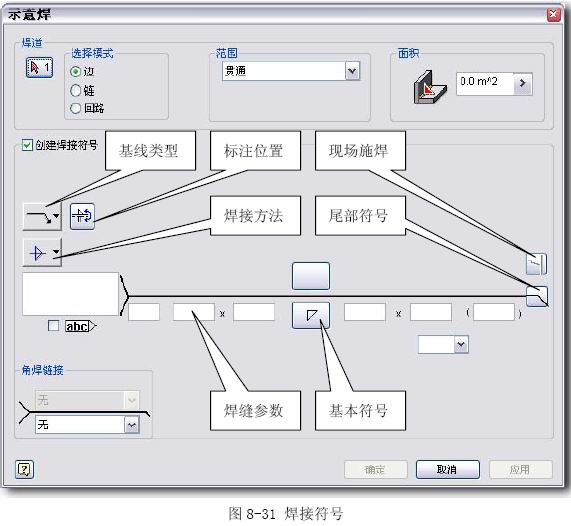

 ◆在创建焊缝特征时弹出的界面中，打开“创建焊接符号”的开关，就可以在创建焊缝的同时 创建焊接符号，参见图8-31。


 ◆单击“焊接件特征”工具面板上的“焊接符号”工具，可以单独创建焊接符号。
  ◇焊接符号、参数
  用户在焊接符号界面中选定自己认为合适的符号、标记等，并输入相关参数。其中的各项参数基本上符合GB/ISO标准。

   更具体的细节，因笔者专业范围的局限，还不能准确地说明…
   另外，因为不同行业对焊接符号的规范可能不完全相同，需要由用户定制的可能。但目前还没有提供焊接符号结构、参数和图样的用户定制机制…
  ◇角焊链接
  在创建焊接符号时，仅当在模型中创建角焊缝或存在未标注的角焊缝时此选项可用，单击箭头选择“当前焊道”或未标注的角焊缝。

   角焊链接的作用是将角焊接符号的参数值引用角焊缝的参数值，引用后角焊接符号的值将由关 联焊缝中的值填充。建立链接的焊接符号参数值不能被编辑，由焊缝的参数控制。

   选择“无”可删除焊接符号和角焊缝之间的关联，然后就可以更改以前链接的焊缝的值。
   笔者不知道设置该选项的初衷是什么，不过笔者有些奇怪的就是，如果用户选择“无”，那么就允许模型和标注产生冲突，按照工程常理来说，自然应该服从标注，如果这样，用户需要CAD软件 提供给用户的一个和标注不符的模型做什么呢？

      5.5 焊缝特性

   选定浏览器中“焊接”特征组右键菜单的“特性（P）”选项，参 见图 8-32，可弹出相关的界面…


  ◇显示参数：

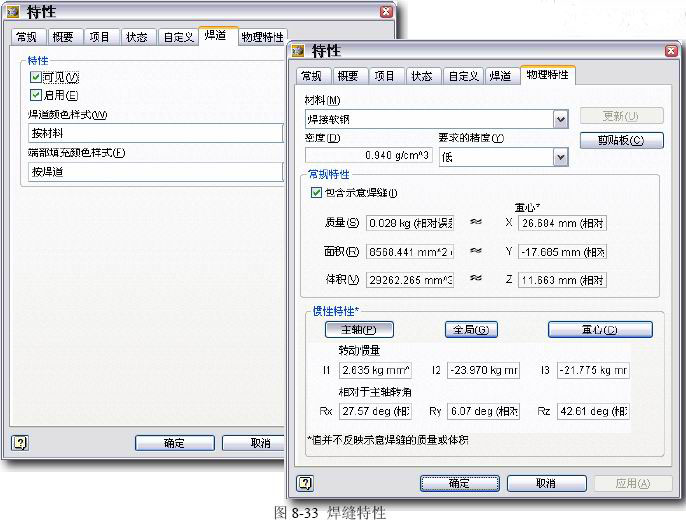

  见图8-33左,“焊道”选项卡中有4个参数可选…
  ◇焊缝质量：
  对于示意焊缝的质量，只要输入了面积就能计算；而是否加入到焊缝总重，需要看“包含示意焊缝”开关是否打开。参见图8-33右。

  实体焊缝的重量是会被计算和显示的。


  但如果是我们自己创建的多条焊缝零件，因为不能包括在Inventor的焊缝条目中，也就不能用 上述方法计算了。

  ◇焊缝材料：

  至于焊缝材料，可以在图8-33右界面中进行选择。

  目前的问题是，Inventor认为一个焊接装配件只能用一种焊接材料，这并不完整。实际上一 个焊接件使用两种焊接工艺和材料，并非罕见的情况。

  目前还没办法使Inventor支持这种设计表达，例如在同一个 装配焊接结构中，既有钢质焊条电弧焊，也有铜质焊条钎焊的设 计表达。

      5.6 焊接报告

  用户可以将焊缝的物理特性输出到电子表格，查询各个焊道的名称、类型、长度、面积和质量 以便进行参考获得成本信息，但其中没有列出坡口焊缝的长度。

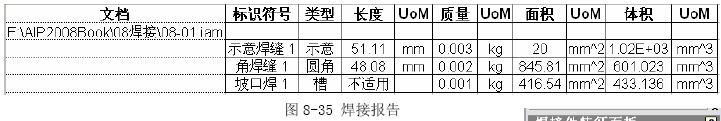

  在焊接装配中单击菜单栏“工具”>“焊道报告（W）”，弹出“焊道报告”对话框（参见图8-34）， 然后指定报告文件的放置位置。焊道报告见图8-35。



       6. 端部填充

  可以在焊接模型中添加焊接端部填充，表明焊缝末端的填充区域.

  ◇端部填充的步骤：

 ◆在焊接件装配中，双击浏览器中 “焊接”特征组进入焊接环境；

 ◆单击“焊接件特征”工具面板上的 “端部填充”工具，参见图8-36；


 ◆选择任意实体焊缝端面添加端部 填充，可以连续选择多个焊缝端 面；

 ◆单击鼠标右键“结束”，完成端部 填充。

  ◇提示：

 ◆实体角焊缝默认已经有端部填充；

 ◆单击“端部填充”工具，已有端部 填充的端面亮显，单击亮显端面可 以删除该面的端部填充；

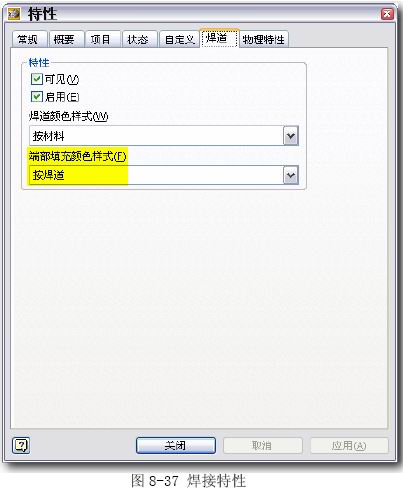

 ◆在浏览器中“焊接”特征组上单击 鼠标右键，选择“特性”，在弹出 的“特性”对话框的“焊道”选项 卡中可以更改端部填充的颜色样 式，参见图8-37。


       7. 焊缝计算器

  在“焊接特征面板”中提供了针对各种焊缝计算器，参见图8-38。


  实际上，这是在链接引用“设计加速器”中的相关功能，因此界面中 的参数与在设计加速器中使用一样，需要手工填写而与模型没有关联。
