| 草图技术（5） |

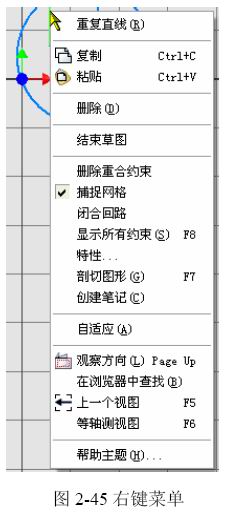

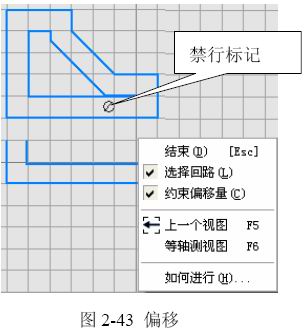

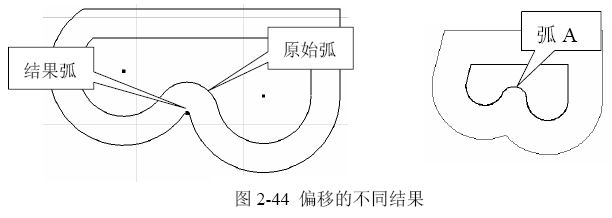

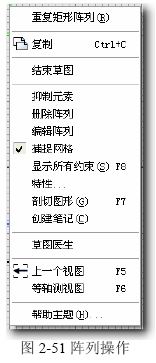

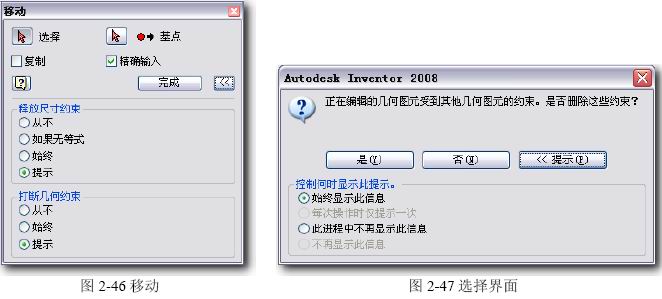

| 3.5 偏移 功能：“偏移”这个翻译不合适，容易引起误解，按计算几何的经典术语是“等距曲线”。它的基本概念是：两条曲线的法向距离处处相等、两者的构成片段一一对应，这样将互为等距曲线。“偏移”操作正是这样的结果。 操作规则：在草图工具面板中单击“偏移”启用。 例如：图2-43中有一个封闭线（上）和一个开口线（下）。操作体会，作草图线的等距线。 启用“偏移”，选定封闭线，Inventor将醒目显示它，移动光标向未来曲线方向拖动，Inventor将动态显示结果曲线；合适的时候拾取确认。在右键菜单中“结束”。  在“偏移”功能下，右键菜单中还有两个开关： ◆选择回路(L)： 这是控制选择原始图线的方法。开关打开（默认）将关联选定与所指线连接在一起的所有图线；开关关闭，可以单独选定某些相连的片段。确认选定结束的方法为，选完之后，在右键菜单选“继续”。以后的操作同上。 ◆约束偏移量(C)： 这个开关，控制新曲线是否与原始线保持“法距处处相等”的基本特性。默认为打开（保持）；也可以关闭（不保持），但极少使用。 ●应用提示： 将这个功能与AutoCAD同名的Offset命令对比，是不合适的，两者相当不同： 首先，Inventor要确保原始线与等距线在几何图形上的正确关联和参数驱动，因此，就不会像AutoCAD那样允许结果线的片段数量或对象类型与原始线不同，而是必须保持一致；这样，法距的大小就是有限制的了。这就是说，将引起两者片段数量不一致的法距，Inventor拒绝创建新的曲线，而且会在光标处显示“禁行”标记。参见图2-43上。 参见图2-44左，内部是原始线，外圈是新建线。在Inventor中创建的是正确的等距曲线，也就是：原始直线必然对应结果直线，而原始弧也必然对应结果弧。结果线、弧可能极小，但不可以没有。 参见图2-44右，在AutoCAD中，就没有限制了，图示结果已经找不到原始弧“弧A”的对应片段了，因此，在Inventor中的这个等距线，已经不符合基本的几何关系而是错误的了。  其次，对于样条曲线，Inventor不能再次偏移用“偏移”功能创建的结果。 可见，Inventor才是真正意义上的、完全符合几何原理的等距曲线。在后来的尺寸驱动中，如果法距过大，造成片段数量不对应，Inventor会发出错误提示而不会执行。 4. 草图的编辑与修整 4.1 右键菜单中的可操作内容 在草图网格内的右键菜单中有许多内容，对于编辑草图都是可使用的操作，参见图2-45。 选定某草图线，在右键菜单中可见“复制”、“粘贴”，可以将草图从一个文件“抄写”到另一个文件的草图中；还有“删除”，这是常用的删除草图线的方法，另一种是选定草图线之后按下“Delete”键删除草图线。  4.2 选定-拖动 创建草图几何图元之后，在该草图几何图元处于无约束或欠约束状态时，可以拖动它来调整其大小和位置。这是一种常用的、很方便的编辑操作，主要有： ◆选定端点，拖动： 如果移动光标放在一条草图直线的可感应点上，移动直线的端点位置，它会保持相关的几何约束不变。拖动后松开拾取键，确认。 ◆选定直线，拖动： 拖动将平移直线的位置。拖动后松开拾取键，确认。 ◆选定圆，拖动： 选定圆的圆周，拖动会改变圆的大小。拖动后松开拾取键，确认。选定圆的圆心，拖动会移动圆，拖动后松开拾取键，确认。 ◆选定弧，拖动： 控制距离光标较近的弧端，改变弧。拖动后松开拾取键，确认。 还有其它一些拖动功能，如可以拖动样条线的控制点以改变样条的形状等。 4.3 工具面板上的编辑功能 目前Inventor提供了8种编辑功能。 ◆延伸 在草图工具面板上单击“延伸”，之后将光标悬停在要延伸的图线上、接近延伸方向的位置上，Inventor将自动感应到这些，并根据现有图线以及这些图线延伸之后的情况，计算最近的可能的、并用实线动态显示推理得出的延伸结果。右键菜单中，还可在修剪和延伸之间切换。 拾取确认，右键菜单“结束”，或按下 Esc 键或单击其他工具，则退出“延伸”。 在三维草图中，延伸直线、折弯（圆弧）或样条曲线以与面、工作平面或曲面相交。 ◆修剪 在草图工具面板上单击“修剪”，之后将光标悬停在要修剪掉的图线片段位置上，Inventor将自动感应，并根据现有图线以及这些图线修剪之后的情况，计算最近的可能的、并用虚线动态显示推理得出的修剪结果。用它来修剪曲线或删除线段。右键菜单，可在修剪和延伸之间切换。 右键菜单“结束”，或按下 Esc 键或单击其他工具，则退出“修剪”。 在三维草图中，将直线、圆弧、和样条曲线修剪至与面、工作平面或曲面的交点。 ◆分割 在草图工具面板上单击“分割”，之后将光标悬停在要分割的图线片段位置上，Inventor将自动感应，并根据现有图线以及这些图线分割之后，所计算所得的曲线分割至最近的相交曲线可能性，并用虚线动态显示推理得出的分割结果。被分割实体的两段都将继承原实体的“水平”、“竖直”、“平行”、“垂直”和“共线”约束。“等长”和“对称”约束将在必要时断开。“分割”类似将线段打断，但它在打断处自动加上了连接约束。 右键菜单“结束”，或按下 Esc 键或单击其他工具，则退出“分割”。 在三维草图中，将直线、圆弧或样条曲线分割至与面、工作平面或曲面的交点。 ◆移动 在草图工具面板上单击“移动”，之后将弹出界面。参见图2-46。先选择要移动的图线；之后单击“基点”旁的箭头，选定基点；再拖动，若将“精确输入”打开，还可由“精确输入”工具输入到达点的精确位置；单击实现移动；在界面中选“完成”退出“移动”。如果将“复制”打开，则保留原有图线。  更多“<<”中的选项用于处理现有约束。若选“提示”将弹出图2-47选择界面。 它与“拖动”的区别在于：可“精确输入”、可“复制”还可处理现有约束。不过，处理现有约束的能力，只在于“丢弃原有”，这对于实际设计来说是很罕见的需求。 ◆复制 在草图工具面板上单击“复制”，选择要复制的几何图元，可选多个。单击或右键菜单“继续”提示选基点，选完再拖动，还可由“精确输入”工具输入到达点的精确位置；右键菜单“结束”，则退出“复制” ◆放缩 在草图工具面板上单击“放缩”，之后将弹出界面。参见图2-48。先选择要放缩的图线；之后单击“基点”旁的箭头，选定基点；再拖动，若将“精确输入”打开，还可由“精确输入”工具输入“基点”精确位置；单击或右键菜单“继续”提示选基点，选完再拖动，单点或右键菜单“继续”以确定；若在“比例系数”框中输入精确比例值则回车确定。最后在界面中选“完成”退出“放缩”。  更多“<<”中的选项与“复制”相同。 ◆旋转 在草图工具面板上单击 “旋转”，之后将弹出界面。参见图2-49。先选择要旋转的图线；之后单击“中心点”下的箭头，选定中心点；再拖动，若将“精确输入”打开，还可由“精确输入”工具输入“中心点”精确位置；单点或右键菜单“继续”以确定；若在“角度”框中输入精确角度则回车确定。最后在界面中选“完成”退出“旋转”。  更多“<<”中的选项与“复制”相同。 ◆拉伸 在草图工具面板上单击“拉伸”，之后将弹出界面。参见图2-50。先选择要拉伸的图线；之后单击“基点”旁的箭头，选定基点；还可由“精确输入”工具输入“基点”精确位置；选完再拖动，若将“精确输入”打开，还可由“精确输入”工具输入确定拉伸的精确位置点，单点或右键菜单“继续”以确定。最后在界面中选“完成”退出“拉伸”。  特别注意的是：被拉伸的点是选择图线时，所选中的全部点。 更多“<<”中的选项与“复制”相同。 ◆草图编辑点评 熟悉以前版本的Inventor的读者可以发现，在2008版本中添加了几个新的草图编辑机制，它们是：移动、复制、放缩、旋转和拉伸。这些机制很可能是Autodesk为了把Inventor搞得更像AutoCAD而添加的。 但是，作为全参数驱动的Inventor的草图，与AutoCAD的图形对象，有本质的区别，类似于AutoCAD的这些机制，对于Inventor来说并非必要。 在使用这些机制的时候，经常会见到Inventor的一个提示，其中说到“该几何图圆上放置的现有尺寸可能限制了要执行的操作。如果需要，是否放宽这些尺寸”？对于这样的提示，用户会怎么响应呢？“是”则完全放弃了原来已经添加的驱动尺寸（可能还是表达式的计算），可能不行；“否”则放弃这次编辑操作，也不舒服… 总之，这些新机制并非为了解决Inventor自身的草图编辑机制缺陷而设置，例如复制和移动，在没有这些机制的时候，一样能顺利操作。 4.4 阵列的编辑 选定阵列中的一个单元图线，在右键菜单中可见相关的操作功能。参见图2-51。  ◆抑制元素： 在右键菜单中选定“抑制元素”，所选定的阵列单元将以虚线显示。 这样就使它不会参与这个阵列的特征造型；但却占有阵列中的位置，并可以继续在以后的造型中借用。再次选定这个单元，右键菜单相应功能成为“解除元素抑制”。 ◆删除阵列： 在右键菜单中选定“删除阵列”，所选定的阵列将删除，但原始草图会保留。 ◆编辑阵列： 在右键菜单中选定“编辑阵列”，Inventor将弹出图2-33或图2-39相同的阵列参数设置界面，可以调整参数数据。 ◆阵列草图的可能问题： 对于草图的阵列，将只是处理被阵列的图线自身以及它们之间的关系，而对于这些图线与其他图线的关系，例如于其他图线的“点到线上”的几何约束， 将不能被继承。这样会造成未来特征创建中的问题。 |
