| 草图技术（3） |

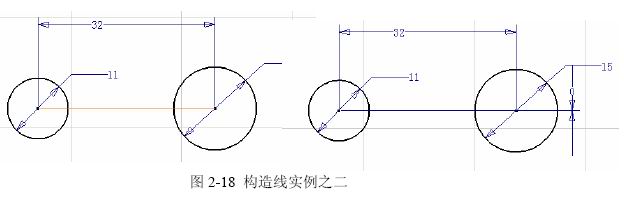

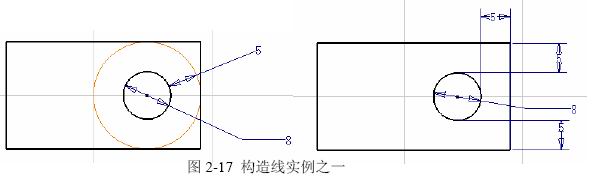

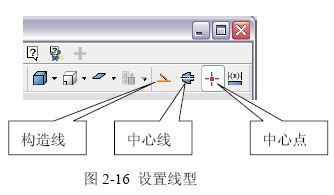

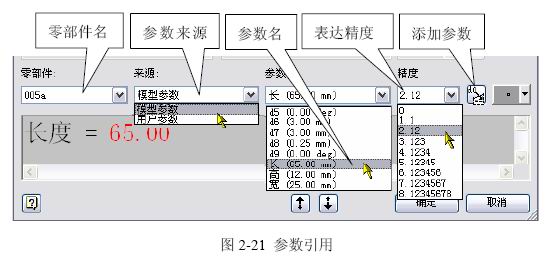

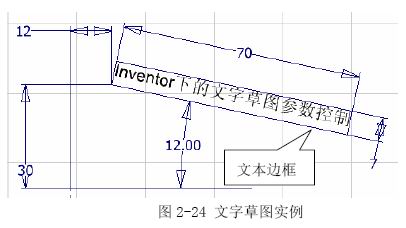

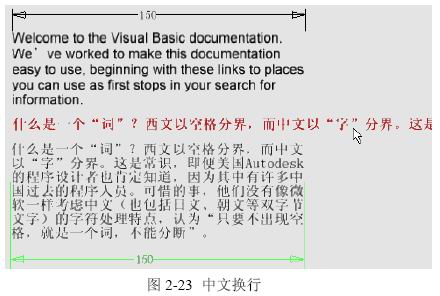

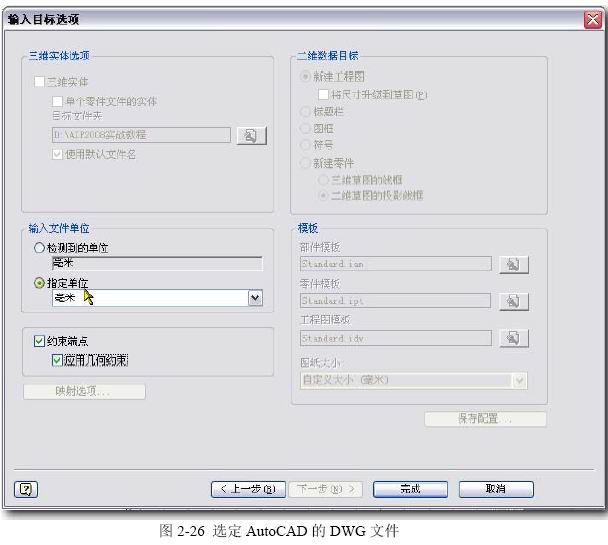

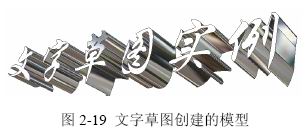

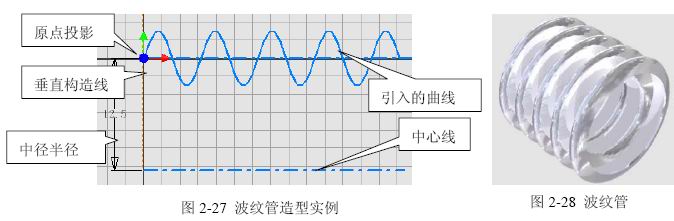

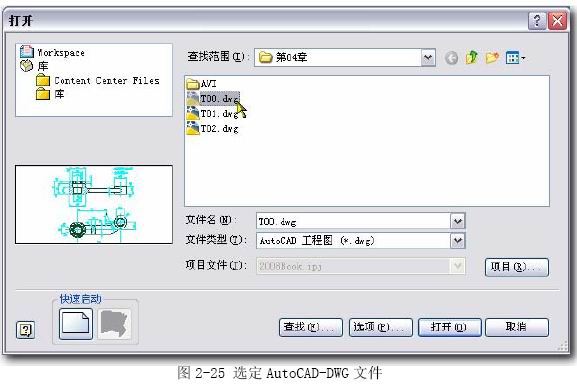

| 2.5 点、孔中心点 功能：中心点或草图点，可以被标注尺寸或约束到草图内的其他几何图元。 操作规则：在草图工具面板中单击“点、孔中心点”开始。具体操作规则如下： 在图形区拾取一个位置，创建点；在右键菜单中“结束”。 2.6 草图中的线形和辅助线 在Inventor的草图中，能影响图线几何性能的参数，有下列可能： ◆普通线：真正的轮廓草图线。 ◆构造线：较细的显示宽度，点线。能够作为尺寸约束和几何约束的携带者和传递者，但不参与造型。在欠约束的条件下，是深黄色；在全约束的条件下，自动改成深色。 ◆中心线：点划线显示。作为真正的中心线设计基准使用，可基于这种线形标出直径。 ◆中心点：小十字点显示，作为打孔特征自动识别的中心点。 ◆草图点：小黑点显示，作为草图用的点，也能作为打孔特征手动选定的中心点。 注意：对于投影结果线，也可以按这种办法将它的线形从“参考线”类型改变成其它类型。 构造线、中心线和中心点。可绘制前事先设置，在草图标准工具栏中点击线形开关，设置好需要的线型，再画线，参见图2-16。也可事后修改，即划线之后，选定线条，在草图标准工具栏中点击线形开关，变成需要的线型。  严格地说，构造线应当称为“辅助线”，类似于几何作图中的作图辅助线。构造线在控制草图的几何关系、尺寸关系方面，有着极其重要的作用。构造线不是轮廓线，所以不会被感应成特征的基础草图。例如，在图2-17的草图表达中，左边的就比右边的更贴近人的思维：孔到边的距离是5mm。而实现这种直接表达，就是用了一个辅助线圆。  而在图2-18的草图表达中，想说明“两圆中心点Y坐标相同，中心距32”，这是借用水平辅助线，并将圆心放在线端点上，标注辅助线长度32mm，就可以了。而右边的方法需要多出一个尺寸约束（为了Y坐标相同），是间接表达人的思维。  2.7 文本草图 功能：零件设计会用到文字，例如模型编号、日期和产地，还有商标名称和徽标。文字草图可以在拉伸、凹雕、冲压等特征中使用，Inventor多数情况下能自动推理求解得到文字的外边界，并用作截面轮廓。参见图2-19的例子。  操作规则：在草图工具面板上单击“创建文本”，再在图形区选定一点作为文本草图方框的左上角点，之后弹出图2－20的界面。  ◆字体样式： 设置文字的字体，在文字输入之前或之后都可以再改变。其规则与Word雷同。 ◆排版参数： 从左到右各个项目分别是（参见图2-20上部）： ◎水平对齐：三个按钮。控制着文本边框内，文字行在水平方向对齐的方案，包括左对齐、居中、右对齐。 ◎垂直对齐：三个按钮。控制着文本边框内，文字行在垂直方向对齐的方案，包括上对齐、居中、下对齐。 ◎基线对齐：在设置文字呈“单行文本”状态时，可使用。这时即便是在图2-20界面中输入多行文字，也按照这些行以首行文字的“基线”为准的模式下，对齐成一行。 ◎文本框：允许向文本添加约束和尺寸标注，仅适用于草图文本。对于多行文本，启用文本框大小对换行控制的有效性。 ◎配合文本：自动调整文字的宽度系数，以适应指定的文本框宽度。仅对单行文本有效。 宽度比：设置文字的宽度比例系数。仅在不使用自适应的条件下有效。 ◎单行字：设置文本为不换行的排版模式。 ◎行间距：多行文字的间距（类似Word中的设置）。 ◎值间距值：在行间距设置成“精确”或“多行”的模式下，用来调整具体数值。 ◆字体参数： 从左到右分别是（参见图2-20右边）： ◎字体名：展开列表，选择另外的字体。 ◎字高、倾斜、下划线：文字的相关细节参数。 ◎颜色：设置文字颜色，弹出标准颜色对话框，其中“随层”是按照“符号”图层的颜色（默认为黑）参数。 ◎转动：设置文本转动方向。 ◆特性引用： 特性是Inventor上的重要概念，记录设计的数据，后面还要详述。文本草图的文本可以引进模型的设计数据，并能限制表达数据精度或者添加特殊的符号标记。参见图2-21，它是图2-20的下半部。按下“添加参数”按钮把选定的参数加入到文本草图的内容中，图中的“65”即是。因为不可修改，就自动用红色显示。  ◆关于自适应字宽： 这是一种根据文本边框的尺寸控制文字宽度参数的机制。参见图2-22，更改尺寸100和70，文字宽度随之变化。  前提是，在图2-22的上中部选：“单行文本”、“文本框”功能有效、选“配合文本”使拉伸灰显，并作了尺寸约束。在这种自适应状态下，文字将自动充满边框的宽度，在边框宽度尺寸发生改变之后，文字将自动改变自己的宽度比例系数，以适应新的外框。 ◆关于中文换行： 在处理中文文字时，文本编辑器中和文本草图中，都不能像Windows系统的“记事本”功能或者AutoCAD中的MText功能那样自动换行，也不能根据文本边框的宽度调整实现文本的换行。 什么是一个“词”呢？西文以空格分界，而中文以“字”分界。 很意外地，Inventor没有像微软一样考虑中文（也包括日文、朝文等双字节文字）的字符处理特点，认为“只要不出现空格，就是一个词，不能分断”。所以使用Inventor中的文本编辑器和草图文字处理中文时，就感觉不到具有换行的功能而显成一行，参见图2-23中间的一行。  要分行怎么办呢？在文本编辑器中用手工回车分行，效果参见图2-23下面的几行。 ◆应用提示： Inventor的文字草图参数驱动分成两部分处理，一部分是文字本身，这些在上边已经介绍了；另一部分是文本草图与其它结构的关系。 文本草图用“文本边框”实现与其他结构的关联。边框可以象矩形草图一样拖动、拉伸和施加几何约束、尺寸约束。参见2-24。其中文字行角度是设置其边框与12°构造线平行的方法控制的。因为默认的边框是水平的，这个角度就无法标出。可以这样做，先绘制斜的构造线，创建文本草图，标出12°；之后给构造线添加“水平”约束。  2.8 在草图中利用AutoCAD图形 2.8-1. 打开AutoCAD图形文件 在Inventor 中直接打开 AutoCAD-DWG 文件，默认设置将进入到图纸审阅环境。 这时可以查看、打印和测量图形内容，但不能编辑，AutoCAD对象在Inventor 中仍为AutoCAD 对象，显示表达结果与AutoCAD中完全相同。 倒是能够见这个状态下的图线复制，之后粘贴到另一个Inventor模型文件的草图中。考虑到这样做之后还得查找粘贴进来的草图构成、几何约束和尺寸约束，并在缺少的时候补充… 还不如直接在Inventor中创建更痛快。可见这种方法不常用。 2.8-2. 插入AutoCAD图形到草图中 在草图工具面板中单击“插入AutoCAD文件”，将弹出图2-25的界面，选定一个AutoCAD的DWG文件(例如T00.DWG)。  注意：对于正常安装并加上了SP1之后，可能发生插入AutoCAD图形到当前草图中而不能成功的现象。解决方案是：卸载“AOEMView 2008”。 但是还能肯定这会对AIP别的部分造成哪些影响，建议用户安装新版本的AOEMView。 ◆利用AutoCAD现有的工程图作草图 打开之后，接着弹出输入目标选项，参见图2-26，设置后“完成”。结果将创建以这个DWG为基础的草图图线。  Inventor这方面的表现还是不错的，但实际上结果怎样，会对现有草图的创建有多少作用，还 要取决于被使用的AutoCAD原有工程图的状态。 例如一些AutoCAD使用者没能掌握正确的AutoCAD绘图技术，图线精度较差，相关图线的几何关系也不正确，甚至有一些DWG中带有大量标注尺寸与实际图线不一致的现象，这些问题必然会带到Inventor的草图中来。 在三维建模之前，草图必须是在正确约束之后，并具有精确的几何关系和尺寸关系的图线。而上述DWG中的问题，不可能被Inventor自动解决，尤其对于较多的几何约束关系的缺失和矛盾，想在Inventor中逐个发现它们并解决，可是相当麻烦的事情。在AutoCAD中正确的尺寸标注可以自动转换成Inventor的驱动尺寸，但是如果原图线的几何关系不正确，改变这些尺寸之后，结果草图可能会被驱动成错误的样子。 可见，要想利用AutoCAD的图形做草图顺畅地在Inventor中建模，还需对AutoCAD原图作者的基本技术提出必要的、很严格的限制，才有可能达到正确的结果。不同用户的具体使用技术的差距将形成现有ACAD-DWG能否顺畅地“升级沿用”到Inventor中继续用于设计的一个“瓶颈”。 ◆利用AutoCAD创建数学曲线草图： AutoCAD有一套极好的、成熟的、多种用户程序设计功能，而且这种机制能使得程序顺畅地引用所有的命令；Inventor的程序设计就难以实现这一点。就是说，ACAD程序设计工具比Inventor的更顺利、更好用、更容易掌握。 例如要创建一个已知参数的正弦曲线作为草图，就可以先在AutoCAD中用程序创建好，再在Inventor中引用为草图线的基础。参见图2-27所示的结果，这是在Inventor中引入T01.DWG做为草图。这条曲线是用专门创建正弦曲线的程序，在AutoCAD中生成的、准确的曲线。原点在WCS的0,0上,转换进来之后会保持这个位置。  先投影原始坐标系的原点，之后绘制垂直构造线，并标注回转中径的半径值（构造线长度）；最后绘制起自构造线下端点的中心线。至此，草图完成。之后创建回转曲面，并“加厚”0.25mm成为波纹管。参见图2-28。 |
