10.4 尺寸链计算器

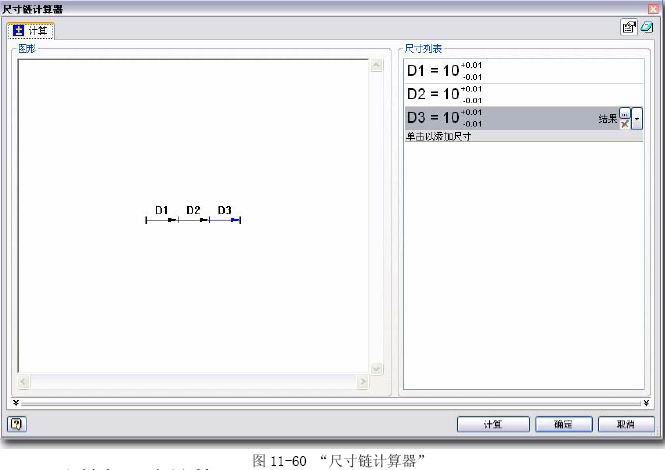

   此计算器是用来计算各个零件或部件中闭合的线性尺寸链。在“设计加速器”工具面板 中点击按钮，弹出“尺寸链计算器”对话框。参见图11-60。


   此计算器最终完成以下两项计算：最终尺寸和闭合链元素的公差。

     10.5 公差与配合计算器

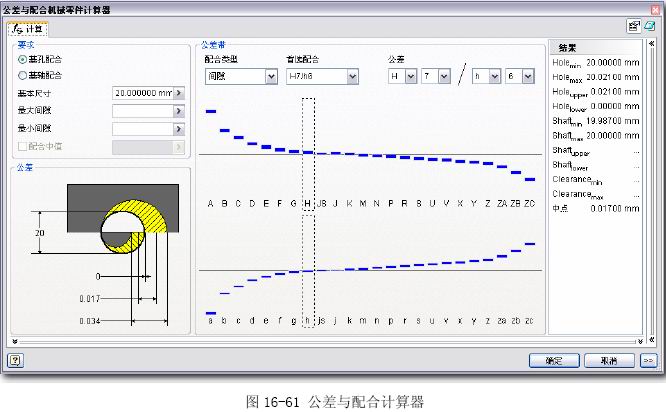

   在工具面板中点击按钮，即可调出“公差与配合计算器”对话框，参见图11-61。


  首先在“要求”区域选择配合制：基孔配合或基轴配合，并输入基本尺寸。然后选择配合的类型。配合类型由三种:“间隙”、“干涉”、“过渡”。这里翻译有错误。在对话框中出现的“干涉”都应该是过盈。这才是正确的机械用语。然后就可以选择配合了。可以分别在配合类型后面的几个下拉框中选择孔公差带和轴公差带，也可在下面的公差带图形区域选择。 设置完成后，Inventor会自动计算结果，并显示在“结果”区域。

     10.6 过盈配合计算器

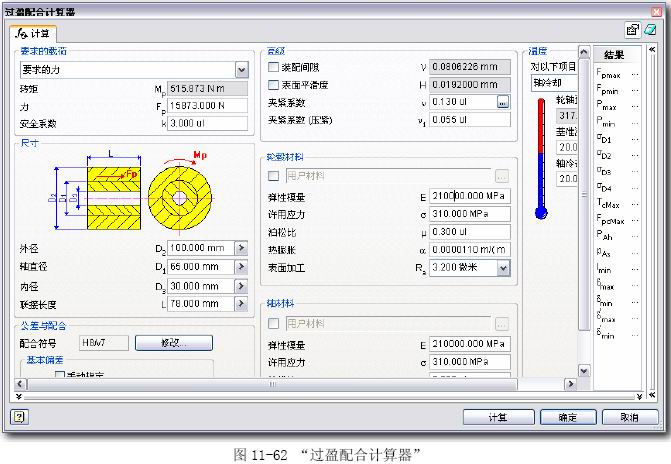

  此计算器是计算热态或冷态下轴类零件和孔类零件在过盈配合状态下的应力和变形。在工具面板中点击按钮，会弹出“过盈配合计算器”对话框。参见图11-62。


  要进行过盈配合计算，首先要输入工况（力或者扭矩）和安全系数。然后在“尺寸”区 域输入配合零件的关键尺寸，这些尺寸都用示意图表示出来，用户应该很容易看出。在“公 差与配合”区域选择配合值。这里可以通过点击“修改”按钮，调出“公差与配合计算器” 对话框来选择配合。也可以在“基本偏差”区域手动输入上、下偏差。在“轮毂材料”和“轴 材料”改变两配合零件的材料，同时可以输入材料的属性。也可以在“温度”区域设置温度。 最后点击“计算”，计算结果将显示到“结果“区域。这是进行过盈配合计算的一般流程。

     10.7 螺杆传动计算器

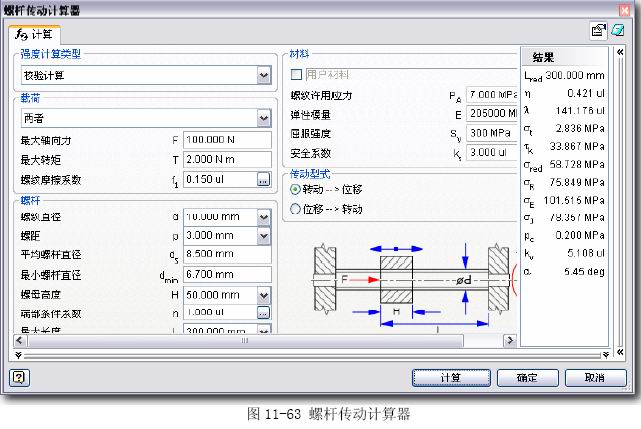

  在工具面板中点击按钮，将弹出“螺杆传动计算器”对话框。参见图11-63。


   计算类型有三种：螺杆直径设计、材料设计、校验计算。“校验计算”为默认的计算类 型。从图中可以看出，需要输入的参数主要是载荷、螺杆尺寸和材料属性。

   “传动形式”分为“转动－>位移”和“位移－>转动”。前者是将旋转运动变为直线运 动，后者是将直线运动变为旋转运动。

  输入相关的数据后，点击“计算”，计算结果将显示在“结果”区域。

    10.8 梁和柱计算器

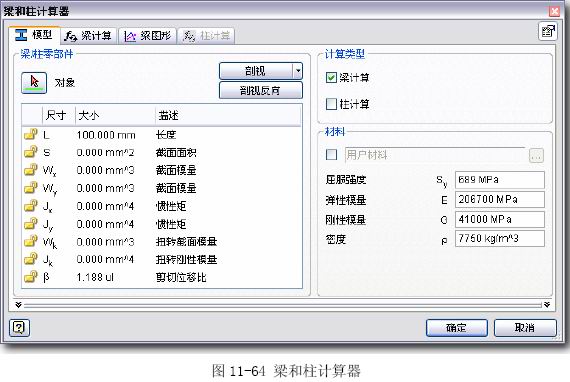

  此计算器是对梁、柱进行强度计算和通过公式进行应力分析。在工具面板中点击按钮，则会弹出“梁和柱计算器”对话框，而“模型”选项卡为首选项卡。参见图11-64。


  进行梁、柱计算的一般过程是：先建立梁或柱的模型，再设置其材料，然后进入“梁（柱） 计算”选项卡设置支承和载荷，最后进行计算。梁计算结果可以在“梁图形”以图形方式显 示出来。

  ◆梁计算
  要进行梁计算首先要将“计算类型”选为“梁计算”（此为默认选项）参见图11-64。

  1.建立模型，设置材料。

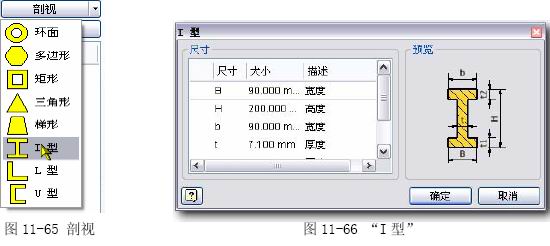

  建立模型有两种方式：一种是用户自己绘出梁的模型，然后在使用“对象”选择按钮，在图形区域选择模型，这时Inventor会自动把模型的数据带入到“梁柱零部件”区域下的 值列表中。另一种方式是在对话框的“剖视”下拉菜单中选择梁的截面，参见图11-65。点击其中类型的截面后，将会相应的弹出输入此截面尺寸的对话框。图11-66是I形的对话框。改变数据后，梁的数据也将被带入到值列表中。然后在“材料”区域设置梁的材料，同时可以输入材料的属性。


  2.设置支承和载荷，进行计算。

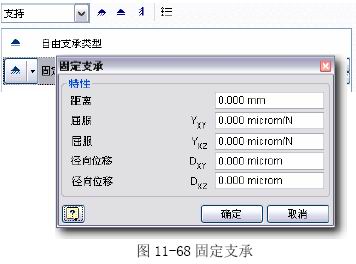

  模型建立好后，就需要输入梁的工况。切换到“梁计算”选项卡，参见图11-67。




  3.查看结果。
  数据结果将被显示在“结果”区域，而图形结果则需要切换到“梁图形”选项卡查看。

  ◆柱计算

  要进行柱计算，必须先在图11-64对话框中将计算类型设为“柱计算”。

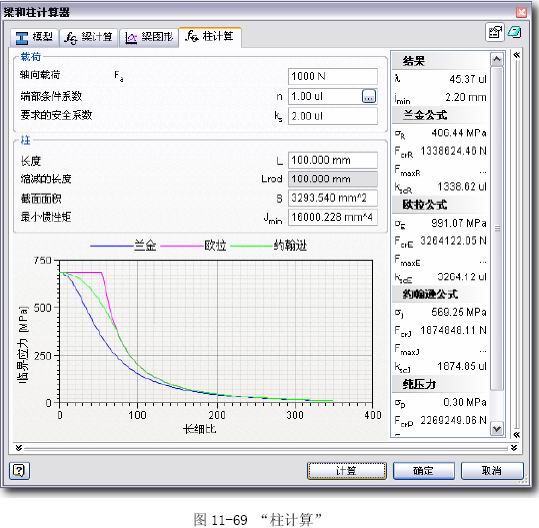

  同样也是需要先建立模型，建立模型的方式与梁相同。然后切换到“柱计算”选项卡。参见图11-69。在对话框中只需要输入载荷，而“柱”区域的值是由前面模型的值带过来的，无需更改。计算后的图形结果和数据结果都显示在对话框中。
