2.2-2 参数的意义

  以下将对图11-9中的各个命令作详细的解释。

 ◆类型选择螺栓联接的类型。可供选择的孔类型包括：贯通、盲联接。

 ◆放置定义螺栓联接的位置，选择不同的位置将会启用相应的放置按钮，用于指定螺栓联接位置的选项包括：

   线性：选择两条线性边并指定距离,来确定孔的位置。
   同心：选择一条环形边，环形边的中心与孔的中心重合。
   在点上：选择一个工作点或者草绘点来确定孔的位置。
   随孔：选择孔（其锁定螺栓联接位置、方向和最大直径）。

      指定放置孔的几何元素：

   起始平面：选择孔的起始平面，定义孔的起始位置和方向。
   线性边1：选择用于标注孔位置尺寸的第一条参考线性边。

   线性边2：基于第一条线性边，选择第二条来确定孔的位置尺寸。
   圆形边：选择用于确定孔中心位置的圆形边。

   点：选择确定孔中心位置的工作点或者草绘点。

   现有孔：根据选定孔来确定螺纹联接孔的位置及孔可能的大径。

   遵循阵列：仅当选择“随孔”放置选项并选择阵列中的孔时，此选项才可用。您 可以把螺纹紧固件插入到现有的阵列中。

   终止方式：选择螺栓联接的终止平面。起始和终止平面限定了在其中计算所需 孔数的区域。

 ◆螺纹  指定所有螺纹参数。选择螺纹类型和螺纹直径。这些数据是从Threads.xls电子表格中读取。

 ◆右边区域   显示螺栓联接的零部件，选择“单击以添加紧固件”向螺栓联接中添加您需要的零部件，同时也可编辑每一个零部件。

     2.2-3 应用提示

  由于在几何元素的选取上很多都不支持多选，这就使在添加螺纹联接结构的过程中只能一个个的添加，例如“圆形边”、“点”、“现有孔”等等这些都只能单选。而如果想要一次性 生成多个相同螺纹联接结构，就只能使用遵循阵列的“随孔”方式，但在很多情况下却不是这样的。

  由于在使用“螺纹联接”功能时，Inventor会自动的在连接件上添加螺纹孔或者通孔， 因此在零件的设计过程中不需要作出孔来，只需要作出孔的位置，例如添加草绘点，或者零 件的本身结构就可以确定孔的位置，例如通过选择“圆形边”。但是如果想用遵循阵列的“随 孔”方式添加螺纹联接，必须预先在零件上有阵列好的孔。

      2.3 设计参数修改并关联模型更新

   结构模型的完成，是设计表达的基本步骤，在后面的设计过程中，会多次进行参数或者 结构的配凑，能否顺利完成这些，是对CAD软件性能 的严峻考验。以变量化设计为特色之一的Inventor，这方面的表现是令人满意的。

   例如，参见11-05.IAM：总载荷80000N，16个螺 钉… 在装配模型创建之后，不仅仅可以调整螺纹连接 相关参数和零件选择，而且因为原始零件的尺寸（例 如板厚度）造成的螺钉长度的改变，也可以实现自动 调整，具体操作如下：

 1.打开文件11\11-05.IAM，进入设计加速器。 模型中已经添加了GB5788-86的螺钉。

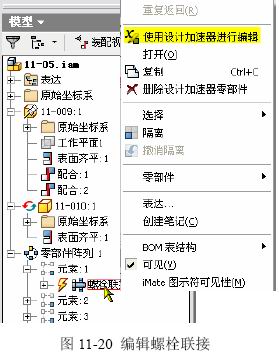

 2.重新编辑螺栓联接，如图11-20所示.

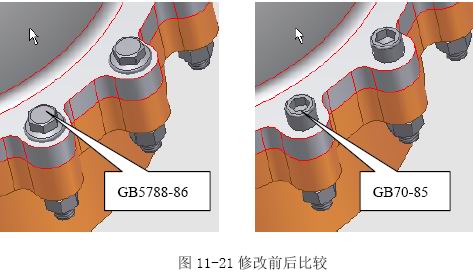

 3.将螺钉改为GB70-85,点击确定。结果参见图11-21。


 4.修改橙色零件，将连接部分的厚度修改为50mm。

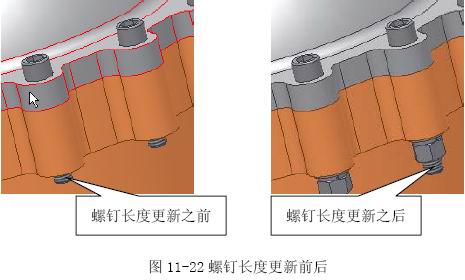

 5.重新编辑螺栓联接（做法同步骤2），进入“螺栓联接零部件生成器”对话框后，不 用作任何修改，直接点击确定后，螺钉被加长了，参见图11-22。


      3.设计各种带键的轴

  设计加速器的第二类生成器包括了：轴生成器、各种键生成器、凸轮生成器，参见图11-23。在本节中将介绍轴与键的生成方法，凸轮生成器将单独放在下一节中介绍。


     3.1 轴生成器

    3.1-1“设计”

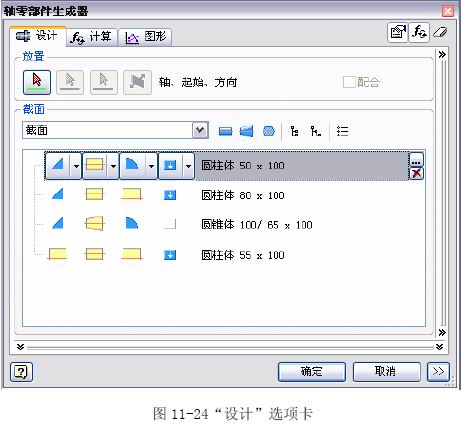

   在工具面板中，单击向下箭头并选择“设计加速器”。在“设计加速器”工具面板中， 单击“轴”控件，就会弹出“轴零部件生成器”对话框，而“设计”选项卡正处于激 活状态，如图11-24所示。


  操作方法:

  使用“设计”选项卡可以设计所需形状的轴，接下来将通过一个实例来介绍具体的操过 程，参见图11-25，具体的操作步骤如下：


 1.新建一个部件（需要保存才能使用设计加速器），在工具面板里选择“设计加速器”，单击“轴”，进入“轴零部件生成器”界面。

 2. 因为在这个部件里没有任何的零件，所以对“放置”不作任何操作，只需添加相应 的圆柱段，修改圆柱段的形状（此例共有5段圆柱），之后点“确定”即可，参见 图11-26。具体的设置过程参见001.AVI，结果参见11-06.IAM。


 ◆参数的意义

  放置   定义轴的位置。前面三个选择框,分别可以选择轴或圆柱面、平面（起始）、平面 或旋转轴（确定方向）。在后面的“配合”选项，如果勾选，则会将轴配合至前 面所选的几何图元，即给轴添加了约束。

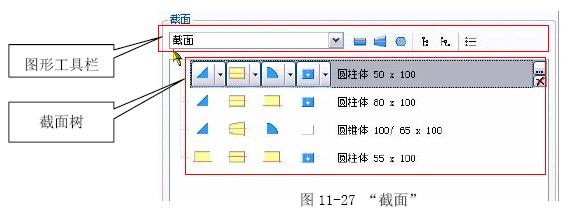

  截面   使用此区域可以定制轴的形状。此区域分为两部分：图形工具栏和截面树控件。 如图11-27所示。图形工具栏的命令随着下拉菜单的选择不同而改变。

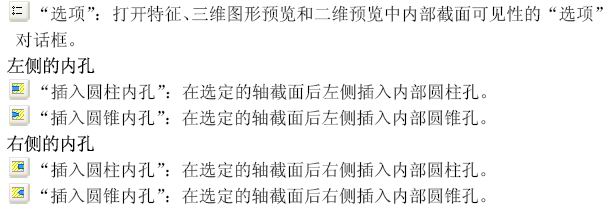

    截面:



  注意：
  “选项”控件在这三项的选择中都可以起作用。“选项”对话框中“二维预览”区域中 的“始终显示”选项可以在“设计”选项卡中显示二维预览。

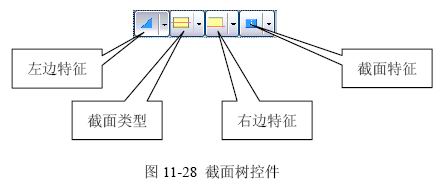

  截面树控件   截面树控件包含轴截面类型和特征两种控件：左边特征、截面类型、右边 特征及截面特征，参见图11-28。


  左边特征  单击箭头按钮可以显示可用特征列表，单击选择后可以添加特征。可供选择的特征包括：无特征、倒角、锁紧螺母凹槽、释压（包括不同 标准的释压）。根据截面类型（圆锥、圆柱等）和截面位置（最前面、 中间等）的不同可供选择的特征也不同。

  截面类型   轴生成器有三种轴截面类型：圆柱、圆锥、多边形。根据截面选择， 提供不同的可用特征。对于圆锥，没有截面特征可用；对于多边形没 有边特征可用。

  右边特征   与左边特征类似。

  截面特征   根据截面类型不同过滤可用特征列表，点击箭头按钮显示可用截面特 征列表，单击选择后可用添加特征。可供选择的截面特征有：键槽、 挡圈、扳手开口、释压深度、通孔、凹槽-A、凹槽-B。

   截面和特征都是可编辑的.


 ◆应用提示
   使用“设计”选项卡，能够快速的生成一根轴，却不能够添加公差，这仅仅只能够满足用户的建模需要，，这为以后出工程图带来很大的不便。
   利用设计加速器生成轴以后，这根轴将放在部件里的子部件里，如果要寻找这根轴的源文件，它是被放在工作目录下与部件名称相同的文件夹里的“设计加速器“文件夹里。例 如上述的例子中生成的轴被放在\11\11-06\设计加速器内。
