8.2 同步带传动设计

   在装配环境下，在工具面板里选择设计加速器，然后选择“同步皮带零部件生成器”， 即可进入“同步皮带零部件生成器”对话框。

   “同步皮带零部件生成器”在界面与操作方法上基本和“V 型皮带生成器”相同，在这里也就不赘述了，希望读者可以自己去试一试。

    8.3 滚子链转动设计

    8.3-1 操作方法

  1.打开需要装入滚子链传动的装配文件，在工具面板上选择“设计加速器”，在“设计加 速器”工具面板单击“滚子链生成器”，弹出“滚子链生成器”对话框。

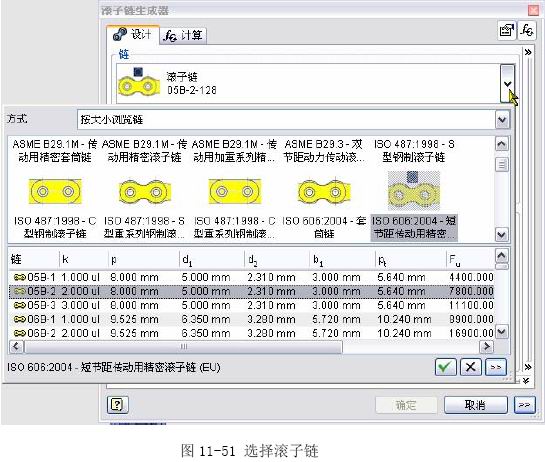

  2.在“链”区域的下拉框中选择链的类型和链的规格。参见图11-51。


  3.选择“链的中间平面”，也可设置中间平面偏移、链节数（排数）。这时就会在模型窗口 出现预览模型

  4.在“链轮”区域设置链轮的放置方式，链轮的形状尺寸及其他特性等。

  5.定制好链轮后，需要到“计算”选项卡进行校核计算，若没有红色数据，表示设计成功

  6.点击“确定”，在装配中就生成滚子链传动零部件。

     8.3-2 参数的意义

  1．“设计”选项卡

   此界面与“V型皮带生成器”的“设计”选项卡基本一致，这里就不赘叙。

  2．“计算”选项卡

 ◆工作要求设置滚子链传动的工况，即载荷、环境、润滑等。

 ◆链特性设置链的机械特性，这些值都需要根据手册或是制造商提供的资料来修改。

 ◆拉伸强度链的极限拉伸载荷，指链在断裂之前可承受的最大载荷。

 ◆比质量链的质量密度，即链条每米的质量。

     9. 各种销设计

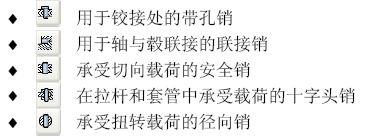

  设计加速器可以对五种销进行设计，计算及强度校核：


   操作方法如下：

  1.打开需要装入销联接的装配，在工具面板中选择设计加速器，在设计加速器中单击 要插入的销联接类型的按钮。

  2.在“设计”选项卡上，选择放置的类型、在模型中放置销的几何图元，在资源中心 中选择销的类型及规格。

  3.可以切换到“计算”选项卡中，进行计算和强度校核。

  4.单击“确定”插入销。在零件中插入销方法基本与插入螺栓联接方法一致，界面也很相似，在此不再赘叙。

      10. 计算器

  设计加速器提供了一组工具用于机械工程计算。计算器在设计和验证机械系统时使用标准机械公式和物理理论，具体的计算方法可以参见设计加速提供的“工程师手册”。每次完成计算后，都可以通过这个按钮来生成有关的计算报告。如果 计算没有得出预期的结果，则将显示错误信息。使用计算器无 法将零部件插入到模型中，仅能够通过“确定”后插入计算。 各种计算器都是通过公式来计算的，公式都来源与各种标准。 笔者没有对计算结果进行验证，请读者斟酌使用。

   焊缝计算器用于设计并校核塞焊缝和坡口焊缝、对接焊缝、点焊缝、角焊缝。参见图11-52。可以校核承受不同类型载荷的所有典型焊缝。可以对接焊缝和角焊缝的静态载荷和 疲劳载荷进行校核。可以选择所需的焊缝类型、焊缝的材料和尺寸、焊缝的设计几何参数， 还可以执行强度校核。


  对于这几种焊缝计算的操作方法基本一致，现在就以“塞焊和坡口焊”为例来介绍大概的操作过程。

  1.在设计加速器工具面板中选择“塞焊和坡口焊”按钮，弹出图11-53对话框。


  2. 选择静态加载焊缝的计算方法：标准计算程序或比较应力法。标准计算程序是将计 算的法向应力、剪切应力与许用应力进行直接比较，以此来校核连接强度。比较应 力法是将许用应力与辅助参考应力进行比较，辅助参考应力是在执行强度校核时， 通过焊缝连接变换系数和计算出的局部应力确定的。

  3.在“尺寸”区域输入联接件与焊缝的尺寸以及焊缝数量。

  4.选择联接件的材料，输入安全系数。若使用比较应力法计算，还需输入变换系数。

  5.最后点“计算“。计算结果显示在“结果区域”。

     10.2 钎焊联接计算器

  钎焊联接计算器用于设计钎焊并对其进行强度校核。该计 算可以校核承受不同类型载荷的多种典型钎焊，包括：对接钎 焊、单边V形钎焊、搭接钎焊、阶梯式管接钎焊、阶梯式钎焊。 参见图11-54。

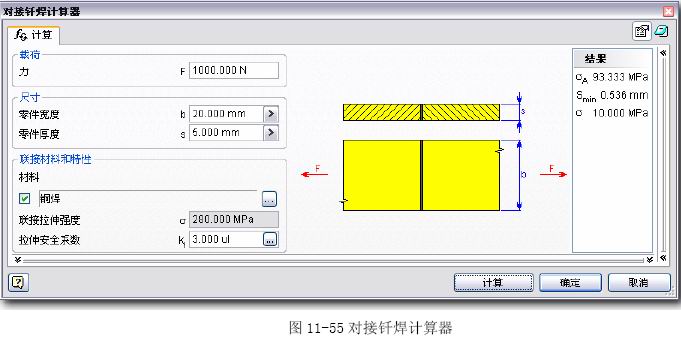

  使用钎焊联接计算器很简单，在弹出的计算器对话框中输入载荷、联接件的尺寸及焊接材料，单击“计算”就可以得出计算结果，并显示在“结果”区域，如图11-55所示。


     10.3 夹紧接头计算器

  使用此计算器可以计算和设计夹紧方式。可用的夹紧方式有三种：分离轮轴联接、开槽轮轴联接、圆锥联接。如图11-56

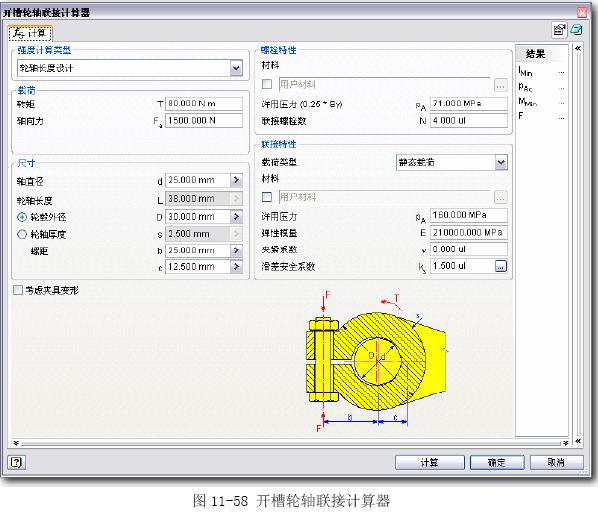

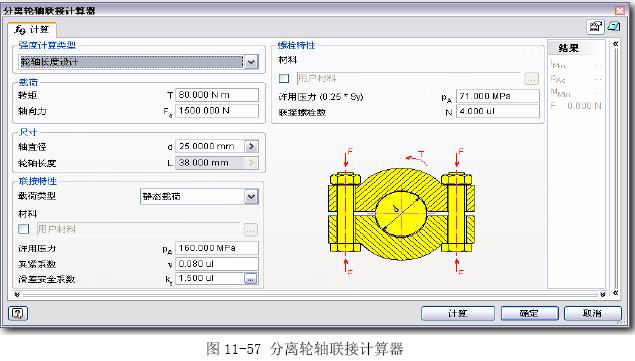

   分离轮轴联接与开槽轮轴联接在界面上很相似，操作方法基本一致，都是先选择计算类型：轮轴长度设计、轮直径设计或校验计算。然后输入工况载荷，轮轴或轮的尺寸，选择零 件材料和螺栓材料。最好进行计算。参见图11-57和图11-58。

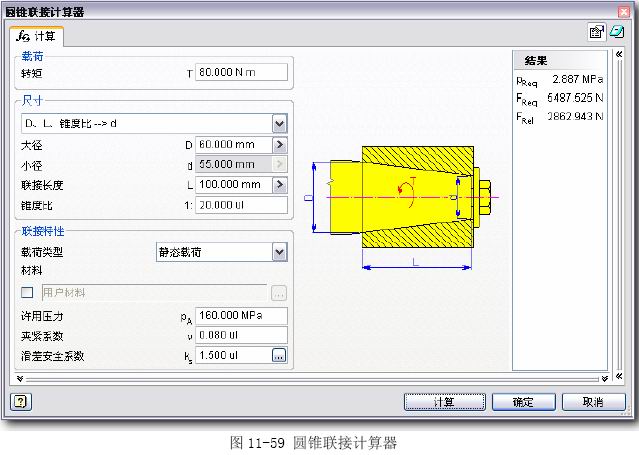

  圆锥联接主要是进行尺寸计算和校核计算。在“尺寸”区域有四个参数：大径、小径、联接长度、锥度比，通过下拉菜单选择计算类型，可以由四个参数中的三个计算另一个参数。同时输入工况（转矩），改变零件材料，进行校核计算，计算结果显示在“结果”区域。参见图11-59。
