     4.2 线性凸轮生成器

  装配环境下,在工具面板中选择设计加速器,在设计加速器工具面板中选择“线性凸轮生成器”按钮,即可以进入“线性凸轮零部件生成器”对话框。

  线性凸轮的生成方法和盘式凸轮的基本一致,只是在凸轮可输入的尺寸上有差别,这当 然是由凸轮的形状所决定的,且在生成线性凸轮时不能够选择装配的几何图元。如图11-36 所示。文件11-09.IAM是线性凸轮的一个例子。


     5. 齿轮、蜗轮零部件设计

  本节将介绍如何使用第三类生成器进行齿轮、蜗轮零部件设计。第三类生成器包括:圆柱齿轮零部件生成器、锥齿轮零部件生成器及蜗轮 零部件生成器。参见图11-37。


    5.1 圆柱齿轮零部件生成器

    5.1-1 “设计”

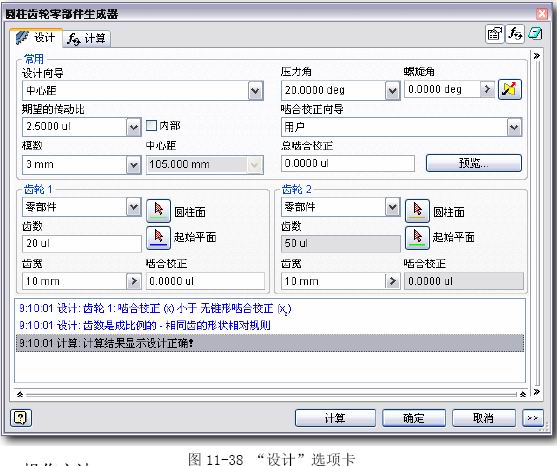

  使用“设计”选项卡可以生成相互啮合的齿轮。参见图11-38。


  ◆操作方法

  1.打开装配文件11-10.IAM,进入设计加速器,点击“圆柱齿轮生成器”按钮,弹出 “圆柱齿轮零部件生成器”对话框。

  2.选择“设计向导”的下来菜单中的“齿数”,输入相关的齿轮参数,点击对话框右 下角的“计算”按钮,Inventor 会算出符合要求的齿轮。

  3.选择2个齿轮装配的几何图元。点击“确定”就能够生成相互啮合的齿轮。 详细的操作过程参见005.AVI,结果见文件11-10C.IAM。

  ◆参数的意义

  常用  此区域定义圆柱齿轮的基本参数。

  设计向导  选择几何图元计算的类型,包括:“模数和齿数”、“齿数”、“中心距”、“总 啮合校正”、“模数”。选择了哪项,哪项就是要计算的结果。例如选择“齿 数”则是通过输入其他参数来计算齿数。

  内部  切换到内啮合传动。

  啮合变位系数向导   指定计算齿变位系数的方法。
  预览   显示圆柱齿轮尺寸的示意图
  其他文本框都是计算齿轮所需要的参数,例如“中心距”、“螺旋角”等。

  齿轮1、齿轮2指定插入齿轮的方法(零部件、特征、无模型)、齿轮放置的方式及齿轮的参数,如齿数等等。

     5.1-2 “计算”

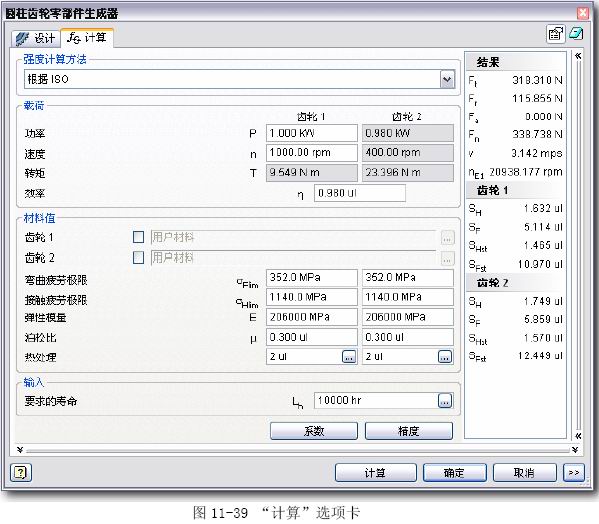

  通过“计算”选项卡可以对圆柱齿轮进行强度计算。参见图11-39。要进行强度计算, 首先要选择计算的方法,即根据什么标准来计算,如“根据 ISO”。然后设置两齿轮的工况(载荷的设置)以及材料,用户可以根据Inventor 提供的材料库来选择材料。然后输入使用寿命,点“计算”即可。若在“结果”区域没有出现红色数据表示设计成功.

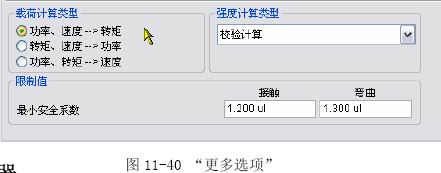

  选择“计算”选项卡右下角的“更多选项”,可以设置载荷的计算类型、强度计算类 型及用于接触强度计算的最小安全系数和用于弯曲强度计算 的最小安全系数。参见图11-40。


     5.2 锥齿轮零部件生成器

??   装配环境下,在工具面板中选择设计加速器,在设计加速器工具面板中选择“锥齿轮生成器”按钮,即可以进入“锥齿轮零部件生成器”对话框。
?? “锥齿轮零部件生成器”对话框与“圆柱齿轮零部件生成器”的基本一致,只是“锥齿轮零部件生成器”缺少了“设计向导”一项,只能有一种计算方法。这里就不详细介绍,仅通过一个例子来演示生成锥齿轮的方法,参见文件006.AVI,结果见文件11-11.IAM。
??

     5.3 蜗轮零部件生成器

     5.3-1“设计”

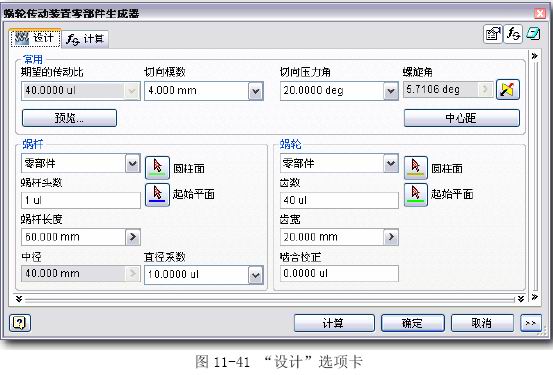

  “蜗轮零部件生成器”的界面与操作方法与“圆柱齿轮零部件生成器”的相似,因此在 这一节中只介绍其参数的意义。参见图11-41。


 ◆常用  此区域定义蜗轮的参数

   螺旋角   应该是蜗杆的导程角,只能输入0~55的正值。若要更改方向,单击编辑字段旁 边的“反向”按钮

   预览   显示蜗轮尺寸的示意图

   中心距  点击“中心距”按钮可以显示齿数、蜗杆轴向模数、蜗杆直径系数及蜗轮变位系 数的所有组合值列表。

  ◆蜗轮、蜗杆   指定插入蜗轮、蜗杆的方法(零部件、无模型)、放置方式。在“蜗杆” 区域可以输入蜗杆长度、头数、直径系数等参数,在“蜗轮”区域可以输入蜗轮的 齿宽、齿数等参数。

  ◆更多选项

  若要显示“更多选项”区域,请单击“设计”选项卡右下角的“更多选项”按钮,该区域显示用于蜗轮设计的其他选项。参见图11-42。


  输入类型

  传动比:

  根据传动比计算蜗轮的齿数。

  齿数:根据齿数计算传动比。
  尺寸类型

  模数:

  选择此项,可以在“常用”区域输入切向模数,此为默认选项。

  圆周螺距:
  选择此项,可以在“常用”区域输入切向圆周螺距。
  齿轮传动装置类型

  常用:指定法向平面内有尺寸的齿轮传动装置类型。
  螺旋:指定轴向平面内有尺寸的齿轮传动装置类型。
  齿啮合大小

  在这里输入各种蜗杆、蜗轮系数。a*表示齿顶高系数,c*表示顶隙系数,rf*表示齿根圆角系数。
  蜗杆尺寸

  直径系数:根据蜗杆直径系数计算蜗杆中径和螺旋角。
  螺旋角:根据螺旋角计算蜗杆直径系数和蜗杆中径。
  节径:根据蜗杆中径计算蜗杆直径系数和螺旋角。

     5.3-2 “计算”

  “计算”选项卡,与圆柱齿轮零部件生成器的基本上一致,也是选择计算方法、输入载 荷等操作,在这就不多介绍了,请读者自己试试。
