              钣金造型--5

测验题

1.利用钣金的iFeature 功能,完成如下图所示的钣金件。

2. 利用钣金的iFeature 完成下图


3 . 创建如下图所示的钣金件。

4 . 打开ch6-3-2.ipt ,将下图所示的抽壳件转换为钣金件。

7.4 钣金的出图

  钣金的出图与一般零件、部件及表达视图的出图方式基本一样,比较特别的是在钣金的出图过程中可以选择钣金模型或展开图。

练习
第一步:开始一个新的工程图文件。从“工程图管理器”工具栏中调用“创建视图”命令,在“创建视图”对话框的“文件”一栏中,选择要出图的钣金件\ch6\ch6-3\support bracket.ipt ,然后修改相应的参数,如图7-53 所示。

图7-53

第二步:完成主视图后,从“工程图管理器”工具栏中调用“投影视图”命令,创建各向的视图及等轴测图,如图7-54 所示。另外,也可用编辑的方式将右上等轴测图和左上等轴测图修改为彩色视图,如图7-55 所示。



   图7-54                  图7-55

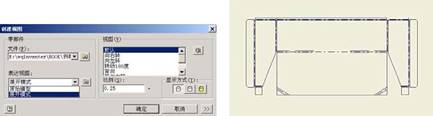

第三步:从“工程图管理器”工具栏中调用“创建视图”命令,将表达视图的方式改为“展开模式”,如图7-56 所示。局部放大后的结果如图7-57 所示。图7-58 所示为一张典型的钣金工程图。

                       图7-56                 图7-57

                                 图7-58

测验题

利用ch6-4-1.ipt ,生成如下图所示的工程图。
