钣金造型--2

 测验题：

1. 创建如下图所示的钣金件。

• 2. 创建如下图所示的钣金件。

• 3. 创建如下图所示的钣金件。

• 4. 创建如下图所示的钣金件。

• 5. 创建如下图所示的钣金件。

1.2 修改钣金件

    现实生活中接触的钣金件，都要进行折边以增加强度，或者对边角倒圆角或斜角，以免划伤。

1. 卷边

    单击“钣金”工具栏中的图标，沿钣金边创建翻折的卷边以加强零件或消除尖锐边。卷边的类型有单层、水滴形、滚边形及双层四种。

2. 圆角单击“钣金”工具栏中的图标，在钣金零件的一个或者多个拐角上添加圆角。可以在一个操作中创建不同大小的圆角。一次操作中创建的所有圆角都是一个特征。

3. 倒角

单击“钣金”工具栏中的图标，在钣金零件的一个或者多个拐角上添加倒角。可以创建以单距离、一个距离和角度，或者两个距离定义的倒角。一次操作创建的所有倒角是一个特征。

4. 切割

单击“钣金”工具栏中的图标，从钣金平板上去除材料。首先在钣金平板上绘制截面轮廓，然后切割一个或多个面。

5. 折弯

  单击“钣金”工具栏中的图标，在两个钣金平板之间添加折弯。这两个表面可以垂直或者平行。

• 6. 翻折
  单击“钣金”工具栏中的图标，通过沿草图线翻折的方式来折弯当前的钣金平板。
• 7. 展开模式

   单击“钣金”工具栏中的图标，创建钣金模型的展开模式。创建展开模式之前，可以选择面。Inventor 使用所选面作为基础平面来展开零件。

8. 拐角接缝

  单击“钣金”工具栏中的图标，在两个钣金平板上添加接缝，可以在相交或共面的两个平板之间创建接缝。

9. 冲压工具
   单击“钣金”工具栏中的图标，在钣金平板上冲出三维形状。在选择的平板上必须存在至少一个孔中心。三维形状设计成iFeature ，被冲压工具使用。

练习1

学习使用基本的钣金修改命令。

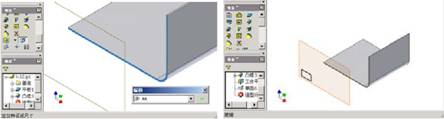

   第一步：继续上一节的练习。创建一个工作平面，与钣金零件的侧面相距20mm ，如图7-18 所示。在绘图区单击右键，从快捷菜单中选择“新建草图”，将当前的草图平面设置在新建的工作平面上，将观察方向设置在与草图平面垂直的方向上，绘制一个矩形，如图7-19 所示。

                       图7-18             图7-19
   第二步：从“钣金”工具栏中调用“平板”命令，创建钣金，然后关闭新建的工作平面，如图7-20 所示。

                              图7-20
   第三步：从“钣金”工具栏中调用“折弯”命令，先选择第一边，再选择第二边，如图7-21 所示，结果如图7-22 所示。

图7-21         图7-22

    第四步：“折弯”命令还有特殊的用法。创建两边等高的凸缘，如图7-23 所示。调用“折弯”命令后，若选择90 度的双向折弯，则好象为钣金零件创建了一个盖子，如图7-24 所示。若选择“全半径”，则Inventor 自动计算两边的距离，再做出一个圆顶的钣金，结果如图7-25 所示。

图7-23                    图7-24


图7-25
