钣金造型--4

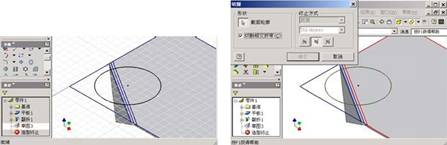

     第四步：绘制一个经过翻折线的圆，退出草图编辑模式，如图7-38 所示。从“钣金”工具栏中调用“切割”命令，在“切割”对话框中，选择“切割相交折弯”复选框，如图7-39 所示，结果如图7-40 所示。

  第五步：从“钣金”工具栏中调用“展开模式”命令，从而创建一个新的展开件，如图7-41 所示。

                     图7-38               图7-39

    图7-40                    图7-41

测验题

• 1. 打开ch6-2-1 ，完成如下图所示的卷边。

• 2. 打开ch6-2-2 ，完成如下图所示的造型。

7.3 钣金的高级应用

   钣金的制造与设计的步骤往往是相反的，对于这类问题Inventor 提供了很好的解决方案，例如上一节介绍的，绘制一条直线翻折钣金件，切割翻折的投影区域，展开完成的钣金零件，还可以插入iFeature 以及将薄壳零件转换成钣金零件等。

7.3.1在钣金件中插入iFeature

   在Inventor 中，可以在钣金件的表面上插入iFeature，方法与在零件文件的平面或工作平面上插入iFeature 的方法相同。

练习1

在钣金件中插入iFeature

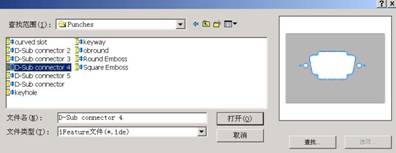

第一步：创建图7-42 所示的钣金件。从“钣金”工具栏中调用“插入iFeature”命令，单击“浏览”按钮，在Catalog 内，可以看到Punches 子目录，从中选择D-Sub connector 4 的iFeature ，如图7-43 所示。

     图7-42

                            图7-43

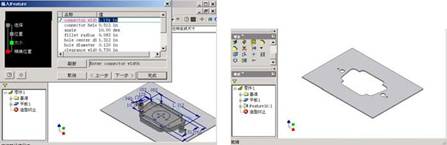

  第二步：指定钣金零件的上表面作为插入平面，调整它的位置、旋转角度及大小，如图7-44 所示。以“不激活草图编辑”模式完成iFeature 的插入，结果如图7-45 所示。

图7-44       图7-45

7.3.2将抽壳体转换为钣金件

  要将三维实体零件转换为钣金件，先要将实体零件转换成与钣金厚度相等的抽壳件，再将必要的转角生成为拐角接缝或折弯，便可转换成钣金件。
   第一步：开始一个新的钣金文件，在草图模式下绘制一个20mm 的正方形，退出草图编辑状态。完成后，Inventor 自动将工具栏切换“钣金”工具栏。但对草图进行拉伸和抽壳的命令在“特征”工具栏内，因此必须将工具栏切换成“特征”工具栏。利用拉伸特征，创建一个高度为20mm 的正立方体，如图7-46 所示。在抽壳命令中，指定正上面为抽壳的开口面，厚度应为钣金样式设置的钣金厚度，此处为0.5mm 。然后将工具栏切换成“钣金”工具栏，如图7-47 所示。

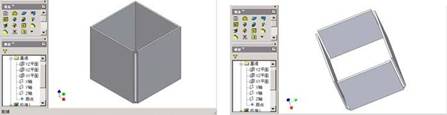

图7-46       图7-47

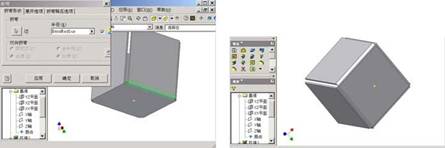

    第二步：从“钣金”工具栏中调用“拐角接缝”命令，选择此抽壳件与开口面相交的任一边，并选择“拐角分割”复选框，以生成类似钣金的接缝，如图7-48 所示。依次将其他三个边与开口面相交的边转换成拐角接缝，如图7-49 所示。

图7-48     图7-49

   第三步：从“钣金”工具栏中调用“折弯”命令，选择与底面相接的边，由边转换成钣金弯曲的结果如图7-50 所示。同理，依次将其他三个边转换成拐角折弯。经过了拐角接缝和钣金折弯，可以将一个抽壳后的零件转换为钣金件，如图7-51 所示。

                     图7-50               图7-51
    第四步：从“钣金”工具栏中调用“展开模式”命令，可以看到将这个钣金件展开后的结果，如图7-52 所示。

  图7-52
