钣金造型--1

1.1 创建钣金件

    钣金的应用范围很广，例如：电脑主机外设、铁门铁窗等。Inventor 钣金的功能有两大特色：第一，功能齐全。所有钣金实际中的应用，Inventor 都可以完成。第二，设计功能考虑到了加工的需求。钣金的设计步骤往往与制造的步骤相反，但由于Inventor 考虑周到的设计功能，任何人都可以轻松地设计出所需的钣金样式。本节将主要介绍Inventor 三种创建钣金的方式：平板、凸缘及异形板。

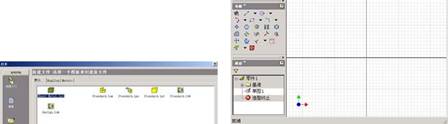

    虽然钣金文件的扩展名也是.ipt，但它可不是一般的薄的零件，下面我们将会看到许多Inventor 钣金设计的功能，首先选择Sheet Metal.ipt 开始一个钣金文件，如图1-1 所示。进入后发现钣金的草图模式与零件是一样的，如图7-2 所示。先创建一个矩形草图，完成按鼠标右键选择“结束”。再一次单击鼠标右键选择“结束草图”。便可以直接进入钣金特征状态。

图1-1          图1-2

1. 钣金样式

    钣金样式指定了钣金零件的默认参数。在创建或者编辑钣金零件时，可以修改“展开”和“钣金释压”选项；但其余的所有设置必须在“钣金样式”对话框中进行修改（即修改所有钣金零件的默认设置），或者在“参数”对话框中进行修改（即修改单个钣金零件的设置）。由二维草图生成三维钣金零件，必须先设定钣金的样式。单击“钣金”工具栏中的图标，Inventor 将显示“钣金样式”对话框，如图1-3 所示。

                               图1-3

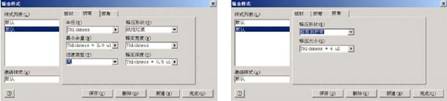

   对话框中各项含义：z 样式列表在钣金样式之间切换。可以创建当前样式的一个副本，然后改变参数和材料类型以满足需要。z 板材设置定义材料和展开模式的参数，如图1-3 所示。z 折弯设置定义折弯和折弯释压的默认参数，如图1-4 所示。z 拐角设置定义拐角释压的参数，如图1-5 所示。

                         图1-4                图1-5

2. 平板

    单击“钣金”工具栏中的“平板”图标，为草图截面轮廓添加一定厚度，从而创建钣金平板。如果创建的是第一个特征，则该特征将作为基础特性。对于随后创建的钣金平板，如果轮廓线与现有的钣金边界相交，将会自动创建折弯。

3. 凸缘

单击“钣金”工具栏中的“凸缘”图标，将钣金平板和折弯添加到现有的钣金平板上。可以指定凸缘的长度和角度，并指定它是在当前平板的内侧创建还是外侧创建。也可以指定新凸缘的宽度或偏移量。

4. 异形板

   单击“钣金”工具栏中的“异形板”图标，创建异形板。只有当零件中存在未退化的开放截面轮廓时，此工具才可用。

5. 练习
   第一步：在开始一个新文件时，选择Sheet Metal.ipt 作为样板，从而创建一个新的钣金文件。

  第二步：绘制一个矩形草图，完成后单击鼠标右键，从快捷菜单中选择“结束草图”， 进入钣金特征状态。从“钣金”工具栏中调用“样式”命令，在“钣金样式”对话框中输入必要的参数。完成时，Inventor 将提示是否保存修改的设置，选择“是”。完成了钣金的基本设定，便可以使用钣金的特征功能。

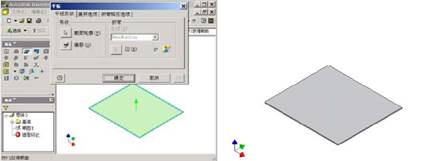

    第三步：从“钣金”工具栏中调用“平板”命令，在“平板”对话框中，先选择轮廓，然后选择偏移（向上或向下），如图1-6 所示。这样便可以创建一个典型的钣金件，如图1-7 所示。

                     图1-6                       图1-7

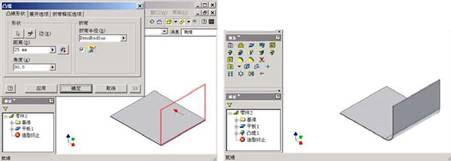

    第四步：创建凸缘。从“钣金”工具栏中调用“凸缘”命令，在“凸缘”对话框中，先选择要创建凸缘的边，便可以看到预览的结果，如图1-8 所示。输入凸缘的距离和角度，结果如图1-9 所示。

图1-8           图1-9

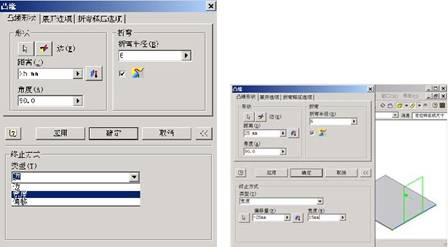

    第五步：在创建凸缘的方式中，除了使用“边”方式外，还可以使用“宽度”，宽度方式可以修改凸缘的宽度。首先单击“>>”按钮，在终止方式类型中选择“宽度”，如图1-10 所示。先指定偏移的基准点，再输入偏移量和宽度，如图1-11 所示。

                       图1-10                图1-11

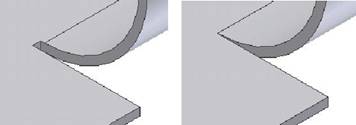

    比较一下选择和不选择“折弯释压”复选框的不同效果。在图1-12 中，左图为选择“折弯释压”复选框的结果，右图为不选择“折弯释压”复选框的结果。

                       图1-12

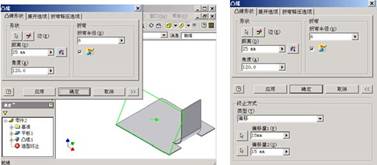

    第六步：在创建凸缘时，还可以输入角度，如图1-13 所示。这一次将终止方式的类型改为“偏移”，指定两个偏移点与偏移量，如图1-14 所示。结果如图1-15 所示。

                          图1-13             图1-14

                               图1-15

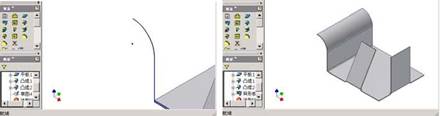

  第七步：创建异形板。绘制一条轮廓线，如图1-16 所示。从“钣金”工具栏中调用“异形板”命令，先选择轮廓线，再选择要延伸的边，结果如图1-17 所示。

图1-16                    图1-17
