钣金造型--3

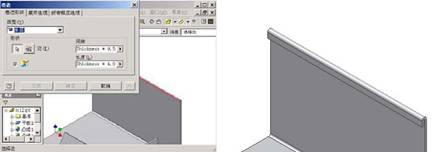

   第五步：创建卷边。从“钣金”工具栏中调用“卷边”命令，在“卷边”对话框中，先选择“单层”类型，然后选择任一边，如图7-26 所示。结果如图7-27 所示，这是最基本的钣金卷边。

                      图7-26               图7-27

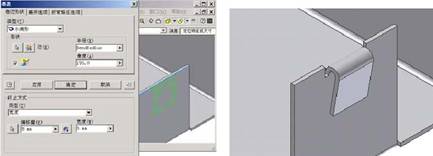

    第六步：这一次选择“水滴形”类型，范围类型选择“宽度”，指定偏移点和偏移量后，输入宽度5mm ，如图7-28 所示。结果如图7-29 所示。

                    图7-28                  图7-29
  第七步：再选择“滚边形”类型，在卷起的卷边中，可以调整卷起的角度，如图7-30 所示。图7-31 所示为角度为250 度的结果。

图7-30                       图7-31
    第八步：最后选择“双层”类型，结果如图7-32 所示。

  图7-32

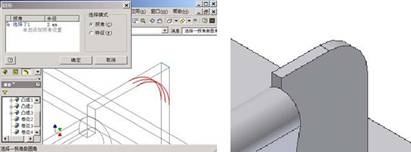

    第九步：从“钣金”工具栏中调用“圆角”命令，在图7-33 所示的对话框中输入相应的参数，结果如图7-34 所示。

                       图7-33             图7-34
    第十步：从“钣金”工具栏中调用“倒角”命令，“倒角”命令有“一距离”、“距离和角度”和“两距离”三种方式，结果如图7-35 所示。第十一步：在绘图区中单击右键，从快捷菜单中选择“新建草图”，将草图平面设置在图7-36 所示的平面上。绘制一个矩形草图，退出草图编辑模式。

   图7-35                      图7-36

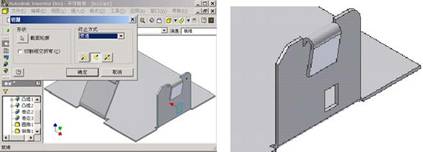

   第十二步：从“钣金”工具栏中调用“切割”命令，选择矩形草图，如图7-37 所示。结果如图7-38 所示。

图7-37      图7-38

练习2

    创建翻折的钣金件及展开钣金件。

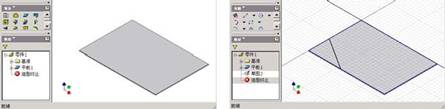

  第一步：创建图7-31 所示的钣金件。将草图平面设置在钣金零件的上表面上，绘制一条连接两条边的直线，如图7-32 所示。

                   图7-31                图7-32
  第二步：从“钣金”工具栏中调用“翻折”命令，Inventor 将显示“翻折”对话框。对话框中的

按钮用于控制沿翻折线翻折哪一侧，

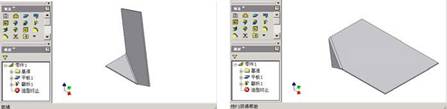

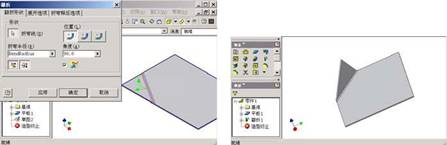

按钮用于控制翻折的方向，即向上翻折还是向下翻折。选择刚绘制的直线作为翻折线，翻折小三角形一侧，方向向上，输入其他相应的参数，如图7-33 所示。图7-34 所示为向上翻折小三角形的结果，图7-35 所示为向上翻折大五边形的结果，图7-36 所示为向下翻折小三角形的结果。

                   图7-33                  图7-34

                     图7-35                 图7-36
    第三步：将草图平面设置在钣金零件的上表面上，从“草图”工具栏中调用“投影展开模式”命令图标，选择小三角形，生成类似展开钣金件的投影结果，如图7-37 所示。

     图7-37
