液压技术基础培训系统使用说明(6)

     8、运行
     在运行过程中或者检查时，如果感觉到有无规律的、不正常的、故障或磨损的话，应该：
     ■ 立即停止运行培训系统。
     ■ 分析原因并排除故障。
     ■ 更换损坏的元件。
     ■ 培训系统也许不能再使用。
     所有的安全装置必须功能完好。
     当连接好液压泵站上P 口和T 口的管路时，可以启动液压泵站，否则的话，存在有液压泵站快速变热和损坏液压泵的危险。
     液压泵站只适用于短时间运行S3。建议在连续运行最多15 分钟之后，要休息30 分钟。
     每次练习之后，必须关掉泵站。
  启动

每次启动之前，请检查液压油的油位

每次启动之前，请检查液压软管和软管的连接

将电气控制盒上的主开关由“0”置到“1”。
  卸压
      在每次练习之前，必须卸压，有三种可能性：
  用溢流阀卸压

通过向左转动完全松开调节手柄，直到止挡位置为止。
由P 向T 卸荷。
用换向阀卸压

由A 向T 卸压：
手动朝A 方向操纵换向阀。

由B 向T 卸压：
手动朝B 方向操纵换向阀。
用减压阀卸压

使减压阀完全卸荷。
                     由A 向T 卸荷。

      9、维护和修理
   为了快速排除故障，所有发现的故障应该及时报告给上级负责的人员。如果不能及时排除故障的话，小故障可能演变成大故障。
   清洁塑料件只能使用轻微潮湿的清洁布。
   只能使用水进行清洁，如果有必要的话，也只能使用不含化学添加剂的温和的清洁剂。决不能使用溶剂或腐蚀性清洁剂。
   在使用清洁剂之前，要根据使用说明和DIN 安全数据表了解产品的使用范围和可能的危险。
   决不能用压缩空气吹刷培训系统。因为可能会损坏功能元件上的传感器和阀。
   假如必须除油的话，要使用合适的吸附剂和清洁布。
   为了使培训系统不受污染，可以长久使用，要对培训系统进行防尘和防潮。

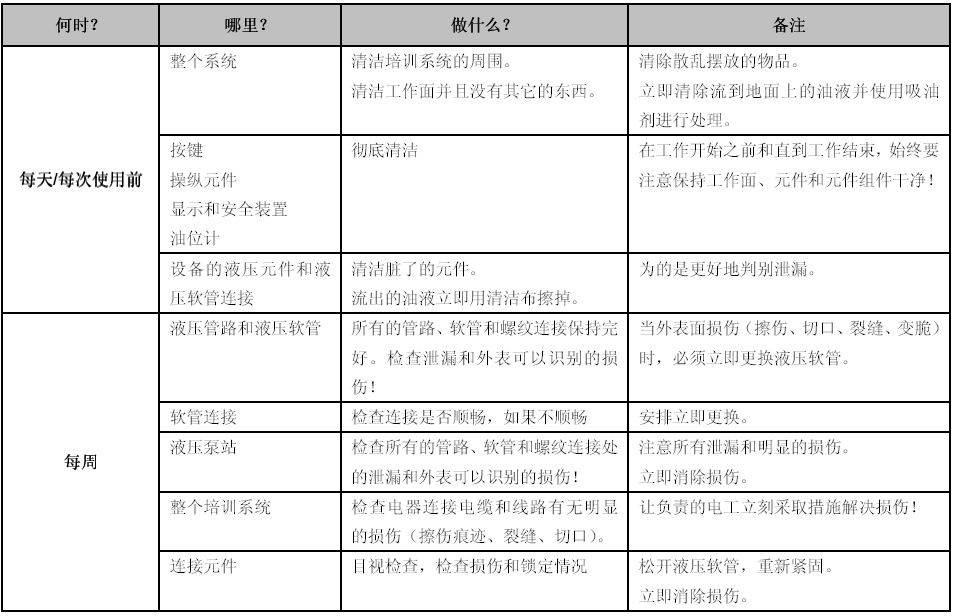

          清洁和维护

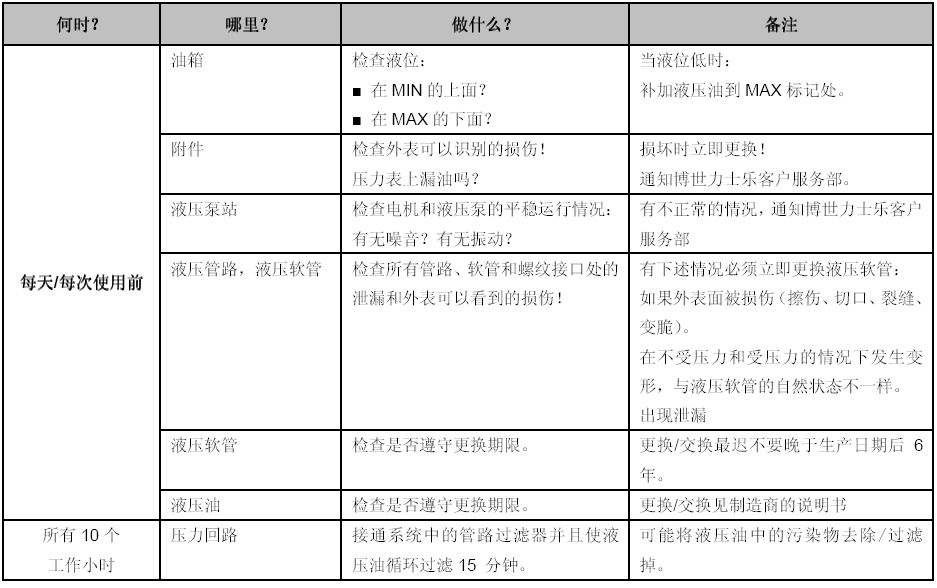

维护计划

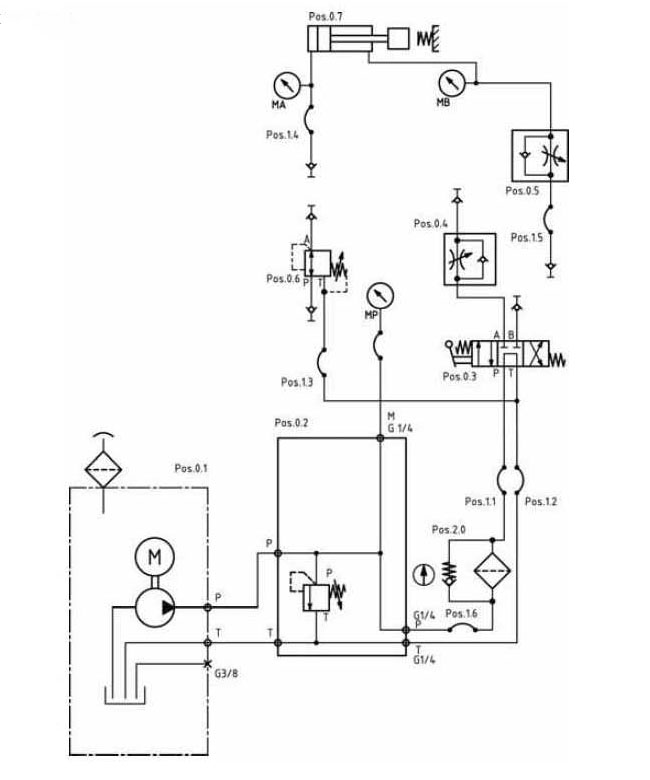

液压回路图，带清洗油液的管路过滤器

      维护保养
    错误的维护保养会导致故障、也可能会造成停机和增加维修成本。
    在运行过程中或者检查时，如果感觉到有无规律的、不正常的、故障或磨损的话，
  应该：
      ■ 立即停止运行培训系统。
      ■ 分析原因并排除故障。
      ■ 更换损坏的元件。
      ■ 培训系统不能使用。

   更换元件    只能使用原装的备件。
               当订购备件时，请提供设备型号和订货号、生产年份和元件名称。
               求助博世力士乐服务部。
              “地址和联系信息”可见该使用说明的最后一页。
         在修理磨损之后和开始启动之前，要由有资质的专业人员进行检查：
             ■ 工作按照规定进行。
             ■ 培训系统准备就绪，操作不受限制。

       10、停止运行
   需要的工具     内六方扳子，5 mm 六方对平宽度。

实施停止运行

从插座上拔下电源插头。

松开快速连接。

从液压缸的测量接口上拧下压力表。

从实验练习网孔栅上卸下液压元件。
