液压技术基础培训系统使用说明(4)

     3、供货范围
    供货范围包括：
     ■ 液压技术基础组件的使用说明书
     ■ 包括实验练习网孔栅的框架1000x500x30
      -- 预装配的：通过两个铰接件相互连接的框架
      -- 2 个横支撑

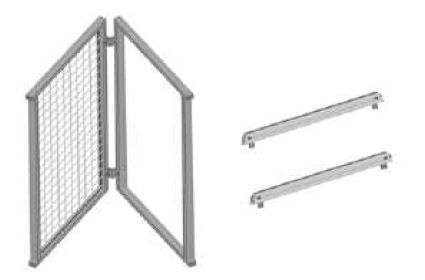

              图2：框架的供货范围
      ■ 液压元件——部分已预装配

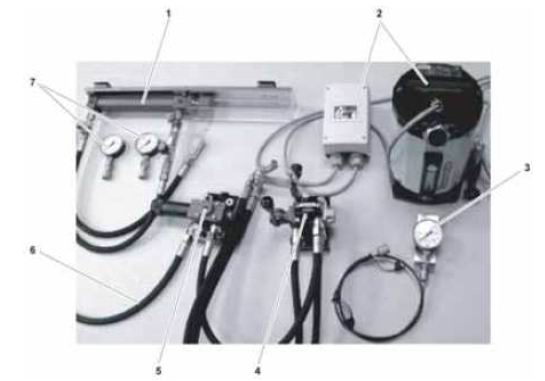

                        图3：液压元件的供货范围
               1--液压缸，带测量接口、节流阀和液压软管   2--液压泵站，带电气控制盒   3--用于挂卡在实验练习网孔栅上的压力表
             4--换向阀，带节流阀和液压软管   5--减压阀，带液压软管     6--液压软管    7--2个螺纹连接的压力表

     4、产品说明
      功能说明
       液压技术基础组件是一种在液压技术方面进行基础培训的组件。它可以在职业培训和进修范围内传授以下内容：
       ■ 元件的认识和了解
       ■ 试运行
       ■ 压力是怎样产生的？
       ■ 换向阀，液压缸的运动方向
       ■ 负载压力
       ■ 速度调节，进油节流
       ■ 通过系统压力改变压差
       ■ 通过负载压力改变压差
       ■ 增压，回油节流
       ■ 减压，力/位移曲线
    元件说明
      液压技术基础组件由以下元件组成：

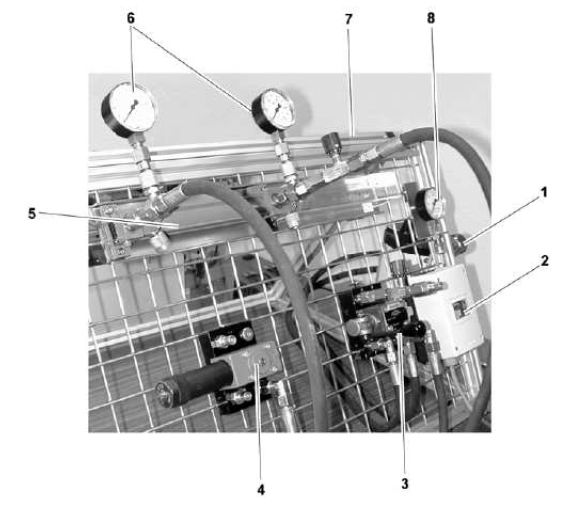

                            图4：液压技术基础组件的元件
              1--液压泵站   2--带主开关的电气控制盒   3--手动换向阀，带节流阀    4--减压阀   5--液压缸，200 mm，带节流阀
           6--压力表    7--带实验练习网孔栅的框架      8--压力表
  压力表    压力表用于显示压力。
  带实验练习网孔栅的框架    液压技术基础组件的元件被固定在实验练习网孔栅上。
  液压泵站     液压泵站用于给液压系统提供油流。
  带主开关的电气控制盒     通过主开关控制液压泵站的启动或停止。
  手动换向阀     三位四通换向阀切换不同的管路，手动操纵，弹簧复位。
  减压阀      通过减压阀来调节A 口的压力。
  节流阀      通过节流阀来调节进入液压缸的流量。
  液压缸      活塞杆式结构，在无杆腔和有杆腔各有一个接口。在液压缸的行程范围内装有防护罩
    操纵和显示元件
    液压泵站

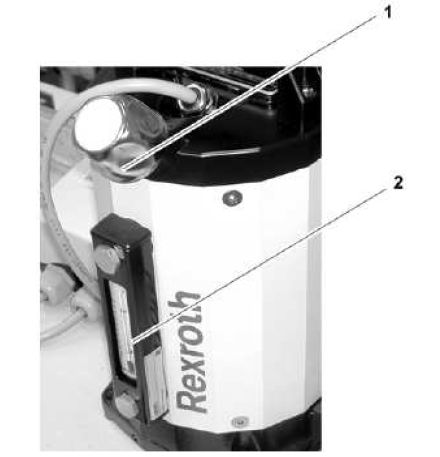

                  图5：液压泵站的操纵和显示元件
             1--加油口防护盖       2--油位计，带温度计
  油位计   目视油位计具有以下功能：
          ■ 显示“最低”和“最高”油位并且目视检查油位
  温度计   与油位计集成一体的温度计用于目视检查油液温度。
            显示范围从工作温度+200C 至+800C。
    液压元件

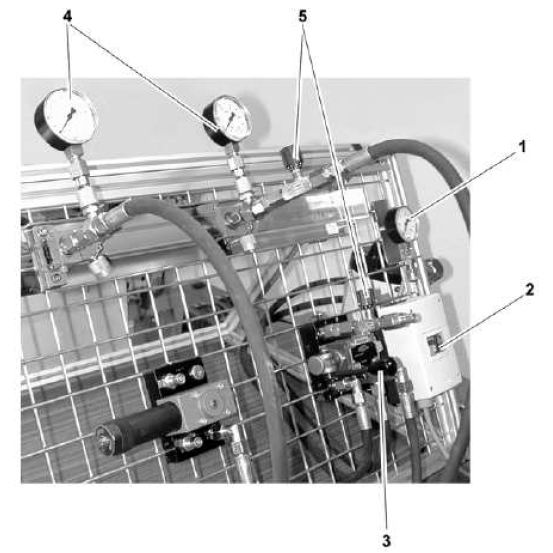

                图6：液压操纵和显示元件
            1--压力表 2--主开关   3--手动换向阀    4--压力表     5--可调节节流阀
  压力表    压力表用于显示压力
  主开关    通过主开关控制液压泵站的启动或停止。
  手动换向阀    操纵换向阀上的手柄切换不同的管路。
  可调节节流阀    手动调节流量。
  产品标识
    液压技术基础培训系统的液压泵站的基本参数标牌位于液压泵站的上面。

               图7：液压泵站基本参数标牌
   5、搬运和放置
     请在搬运和放置时，无论如何要遵守在技术参数中（见第33 页“技术参数表”）给出的环境条件要求。
     请注意，必须单独搬运实验练习网孔栅、液压泵站和液压元件。
     液压泵站必须总是竖直地搬运和放置，也就是说，把手朝上。
