液压技术基础培训系统使用说明(5)
      6、 装配

  安装准备   安装一个完好的设备的前提条件是：
            ■ 所有需要的元件都到齐并处于功能完好状态，
            ■ 要准备好需要的辅助工具如：提升装置、梯子、高凳、护栏。
           在确定安装之前，要做以下几点检查：
           ■ 为液压技术基础培训系统留有足够的空间吗？并且到其它固定的附属装置的
            安全距离足够吗（相应的要求见第9 页）？
           ■ 承载面平吗？
           ■ 承载面具有需要的承重要求吗？
           ■ 承载面足够大吗？
           ■ 有电源接口吗？
           ■ 安装场所有足够的照明吗？
  开箱    按照本国的国家规定处理包装材料。
  安装条件    请在安装时，无论如何要遵守在技术参数中（见第33 页“技术参数表”）给出的环境条件要求。
  需要的工具    内六方扳子，5 mm 六方对平宽度。
        框架装配

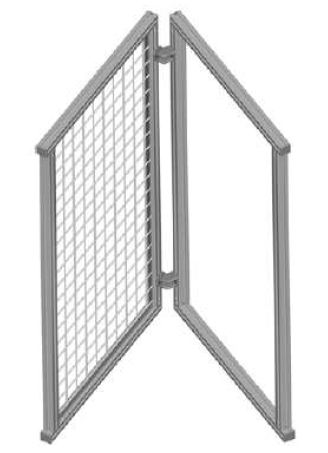

               图8：预装配好的框架
     通过两个铰接件将框架连接起来

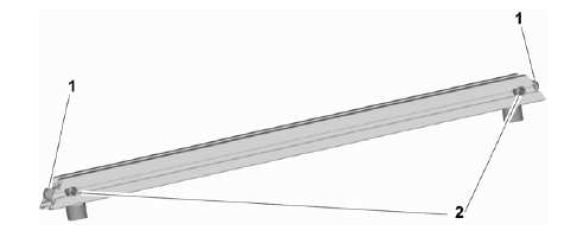

                     图9：横支撑
                1--T 形槽螺母      2--螺栓
     1. 取下框架端部的防护盖。
     2. 松开两个横支撑上两端的螺栓，直到快要取出为止。但是，螺栓不能被完全拧出来。
     3. 现在将T 形槽螺母推入到框架两侧的型材槽内。
     4. 调整好横支撑在框架底横撑上的高度。
     5. 重新拧紧在横支撑上的两个螺栓。
     6. 拧紧上部两个铰接件的两个螺栓。
     7. 盖上框架端部的防护盖。
    将框架转动180°。
       在框架的另一侧，重复1 到6 的步骤。
       将框架放在承载面上。
     至此，框架被完全装配好。
                液压元件安装

      所有的液压元件（除了液压泵站和带螺纹接口的压力表以外）均被挂卡在实验练习网孔栅上。挂卡机构位于每个元件的背面。
  实验练习网孔栅上的挂卡机构

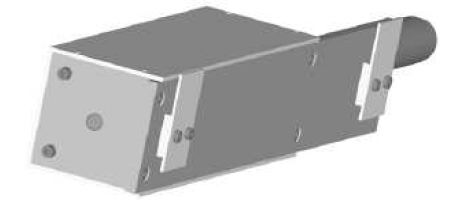

                        图10：固定装置举例
     总是先将挂卡机构的长出部分推过实验练习网孔栅。
     微提挂卡机构，为的是使挂卡机构的下部分能推到实验练习网孔栅后面。
     引导元件向下，直到可靠地挂卡在实验练习网孔栅上。

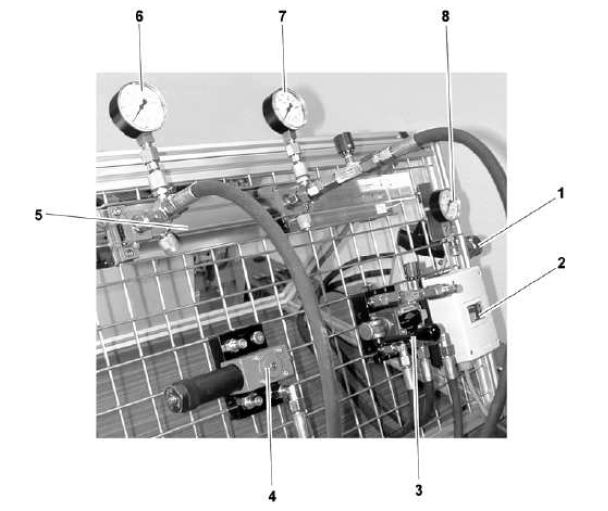

                              图11：液压元件的布置
             1--液压泵站   2--电气控制盒，带主开关   3--手动换向阀，带节流阀    4--减压阀    5--液压缸，200 mm，带节流阀
             6--安装在液压缸无杆腔上的压力表     7--安装在液压缸有杆腔上的压力表    8--挂卡在实验练习网孔栅上的压力表
    将框架放在工作面上。

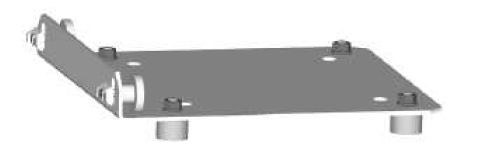

                            图12：液压泵站固定板
     通过拧在底部的固定件将液压泵站固定在框架的右侧。将固定板上的两个T形槽螺母紧固在型材框架的槽上。
     将电气控制盒挂卡在实验练习网孔栅的右下侧。
     将带节流阀的手动换向阀挂卡在实验练习网孔栅上电气控制盒的左侧。
     将减压阀挂卡在实验练习网孔栅上换向阀的左侧。
     将液压缸挂卡在实验练习网孔栅上换向阀和减压阀的上方。
     将压力表拧在液压缸的测量接口上。
     将压力表挂卡在实验练习网孔栅上电气控制盒的上方。
    此时，液压元件处于正确的位置。
      7、试运行
     首次运行
  检查液压油   在启动液压泵之前，必须给油箱加油。
               液压技术基础组件已被部分预装配好并且经过厂方检验后供货。然而，在运输过程中培训系统可能会出现问题或损坏。
               在启动液压泵之前，必须要给油箱加油
               在液压系统运行之前，总是要做以下检查：
       ■ 检查油位
       ■ 检查压力是否调节到最低
       ■ 检查电器连接情况
       ■ 检查液压软管是否损坏
       ■ 检查液压软管的快速接头是否连接好
       ■ 检查是否有损坏的元件
       ■ 检查所有的元件是否被按照规定连接好
  给油箱加油   不合适的液压油可能导致液压系统出现故障和损坏。
             ■ 不要使用超过一年以上或被存放在室外的液压油。这样的油液可能已老化或与存在有冷凝水。
             ■ 即使液压油的型号相同，也绝对不能混和使用，因为不同老化程度的液压油混在一起，会导致液压油损坏。
          永远要准备好有足够量指定的液压油（见技术参数章节）。
          出现任何一种与生产商说明书不同的情况，一定要询问博世力士乐股份公司的客户服务部门或经授权的矿物油供应商。
      加油的前提条件：
         ■ 液压泵站必须被关掉并且拔下电源插头。
         ■ 液压系统必须无压力。
         ■ 准备好合适的清洁布
      给液压泵站加油：
        清洁加油口周边的区域。
        拧开“加油和空气滤清器的盖子”并将其放在一边。
        将过滤漏斗放入到滤油器的滤芯内

       加注液压油到油位计上的“MAX”标记处。
       等大约15 分钟，直到液压油在油箱里稳定下来为止；补油也同样适用。
       盖上“加油和空气滤清器的盖子”。
       用清洁布擦掉可能流出的液压油。
       按照规定妥善地处理好擦过油的清洁布。
     油箱被加满。

    接通电源
      将电源插头接在230V 的电源插座上。
      将电气控制盒上的主开关由“0”置到“1”。
      在首次接通回路之后，特别要检查一下泄漏。
