液压技术基础培训系统使用说明(3)

    在该说明书中的警告提示
      当存在有对人员或者对物品损坏的危险时，在接触设备之前，在该说明书中有警告提示。必须要遵守所描述的防范危险的措施。

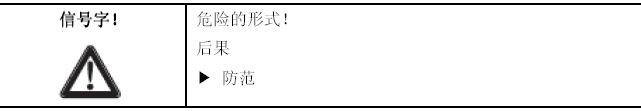

      警告提示由以下部分组成：

       ■ 警告符号（警告三角）：留心危险
       ■ 信号字：告知危险程度
       ■ 危险的形式：命名危险形式或危险源
       ■ 后果：说明不注意的后果
       ■ 防范：告知人们怎样能应对危险
    信号字具有以下含义：

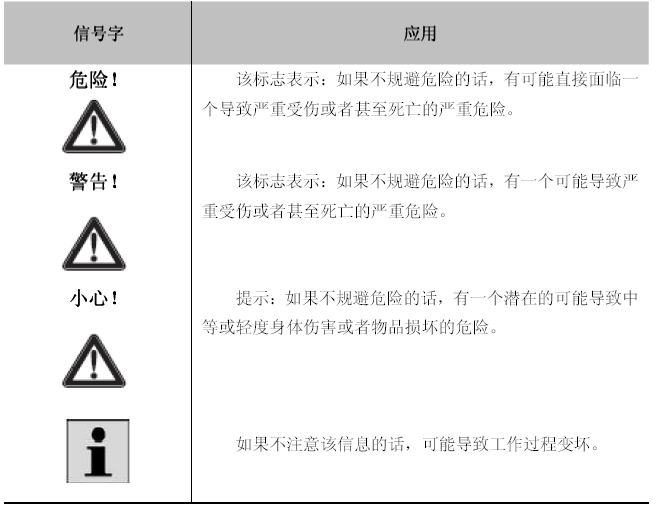

        表1：信号字的含义

   必须注意
     一般性提示
     ■ 请注意在使用者的国家和工作场所通用的预防事故和环境保护的规定。
     ■ 只能使用处于完好状态的力士乐产品。

检查产品有无明显的不足,例如：壳体裂纹或者缺少铅封、螺钉、盖罩或者密封。
    ■ 不能原则性地改变或改造液压技术基础组件。
    ■ 使用的产品仅限于技术参数给出的性能范围。
    ■ 安装、操作、拆卸或维护力士乐产品的人员不能受酒精、其它的药物或者药品影响，它们会影响反应能力。
    ■ 请保证产品所有从属的安全装置的存在，按照规章制度安装并且全部功能正常。不能改变安全装置的位置、包围或者使其失效。
    ■ 为了试运行或维修工作需要关闭安全装置的话，必须采取措施，确保不能有对人员和贵重物品产生危险的情况。请注意上一级的机器和设备的使用说明。
    ■ 请永远不要拆除或损坏博世力士乐安装的铅封。
    ■ 担保仅适用于供货情况。
    ■ 当错误装配时、没有按照规定使用和/或违规操作时，担保将失效。
    ■ 绝不能使用不允许的方法使产品承受机械载荷。绝不能将产品用作把手或台阶。不要在上面放其它的东西。
    ■ 在没有连接好液压软管的情况下，请不要启动系统。
    ■ O 形圈上出现问题，请立即更换有问题的快速接头。
    ■ 请使用防护盖盖上不使用的小测量接口；污染可能导致连接处不密封。
    ■ 请不要试图用力连接快速接头，而是应该使溢流阀总是处于卸荷状态，然后即可轻松地进行连接。
    ■ 绝不能通过打开液压系统（拧螺丝）来实现卸荷。
  搬运
    请注意，必须单独搬运实验练习网孔栅，液压泵站和液压元件。
  装配
    ■ 在装配产品或连接插头或移动设备之前，永远要使相关的设备部件不能带压和不能带电。
    ■ 为了防止液体和异物侵入到产品之中，请保证在试运行前，所有的密封和快速接头的锁定机构连接正确并且没有损坏。
    ■ 为了防止污染物进入到液压管路之中，导致产品磨损和功能障碍，在装配时，请注意最外表面的清洁。
  场地要求   为了能够在培训系统上进行培训和学习，请为液压技术基础培训系统事先准备好如下的场地：

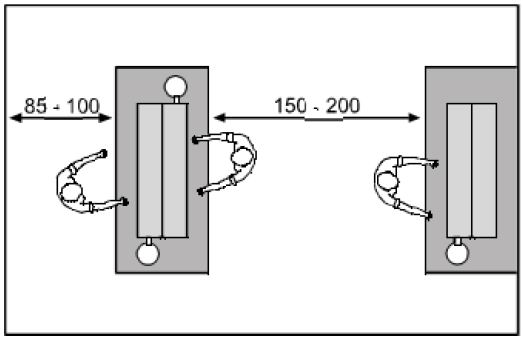

                图1：液压技术基础培训系统的场地要求
承载台面   工作台或承载台面应该能承载液压技术基础培训系统，必须满足以下条件：
           ■ 工作台（承载台面）必须至少承重75kg。
           ■ 承载台面必须至少150 cm 长和75 cm 宽。
           ■ 承载台面必须平。
          为了保证操作培训系统的人员能有符合人机工程学的合适位置，工作台的高度必须要遵守以下规定：
          ■ 坐式工位：台高70-75 cm
          ■ 站立式工位：台高90 cm
     运行
      ■ 学生和学员只能在培训员或受过培训的人员的指导下，才能在培训系统上进行工作。
      ■ 允许直接接触实验室设备的人员必须是经过设备管理者授权的人。这一规定也同样适用于设备停机期间。
      ■ 遇到紧急情况、故障或其它的不正常的现象，请关掉设备并确保设备不会被其他人重新启动
    清洁
      ■ 为了防止污物进入到系统之中，请使用合适的防护装置盖上所有的开口。
      ■ 绝不能使用溶剂或腐蚀性清洁剂；清洁产品只能使用潮湿的无纤维织物；只能使用水和中性清洗剂。
      ■ 清洗时，请不要使用高压清洗机。
    维护和修理
      ■ 在使用间隔期间，请按照使用说明中的要求做规定的维护工作。
      ■ 请保证，只要设备带压和带电，就没有被松开的连接管路、接口和元件。
      ■ 确保设备不会被其他人重新启动。
    处置
      ■ 按照本国的国家规定来处理产品。
      ■ 按照本国的国家规定来处理油液。
      ■ 按照当时生效的油液安全数据表来处理剩余的油液。
    设备管理者的义务
     ■ 设备管理者必须保证安装和装配液压技术基础组件所需要的前提条件并且
      - 通过他的人员和/或他委托的人员对培训系统进行可靠的安装。
      - 在安装地点要向他的员工和/或第三方公司的人员讲解有关可能的危险。
      - 注意遵守事故预防措施规定（UVV）和同业工伤事故保险联合会的安全规定以及其它的企业内部的、地方的规定。
    ■ 设备管理者必须为培训系统的安装区域提供有足够的照明。
    ■ 博世力士乐液压技术基础培训系统的设备管理者必须经常向他的人员讲授以下主题：
      - 重视和使用好使用说明以及法律规定
      - 按照规定使用液压技术基础组件
      - 重视工厂防护规定和设备管理的企业规定
      - 在紧急情况下的行为
    安全装置
     为了保护人员的安全，培训系统装备有以下安全装置：
     ■ 通过溢流阀限定液压泵站的压力
     ■ 在液压缸的行程范围内装有防护罩
  压力限制    培训系统使用的最大工作压力为50 bar；压力通过溢流阀限定在50 bar；不可能在溢流阀上调节出更高的压力。
  带防护罩的液压缸   在液压缸的行程范围内装有一个固定的透明的聚甲基丙基酸甲酯防护罩。
     人员防护装备
      ■ 设备管理者必须提供有人员防护装备（如：手套、工作鞋、防护镜、工作服等）。
     培训场地
      依据液压技术基础培训系统的使用情况，需要准备以下培训场地：

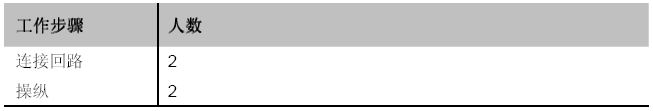

            表2：液压技术基础培训系统的培训场地
