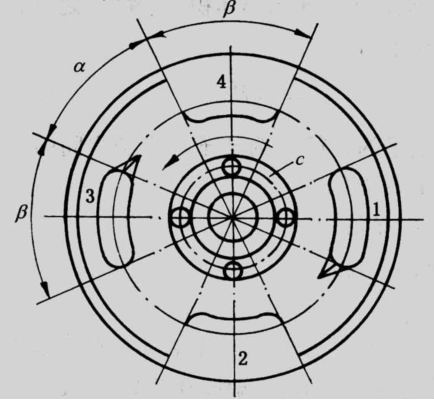

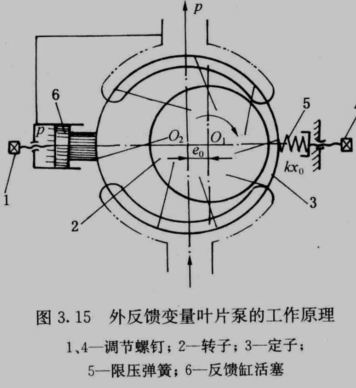

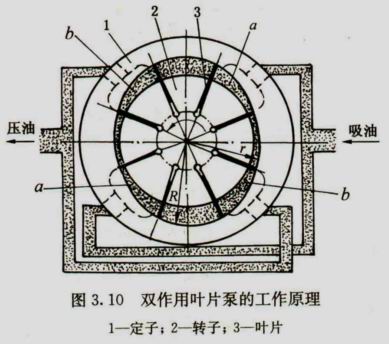

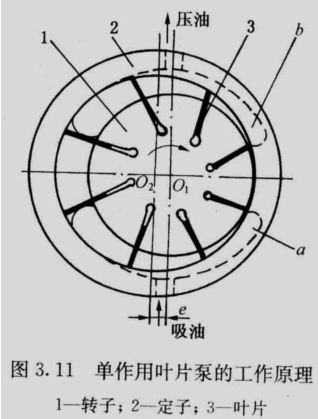

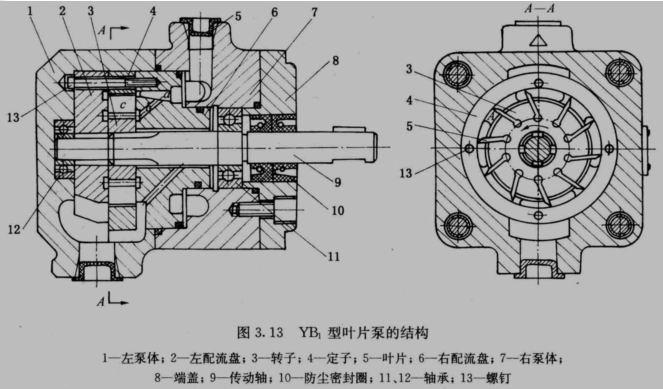

| 3.3 叶片泵 单作用式(变量泵) 双作用式(定量泵) 中低压 ●工作原理 ●双作用叶片泵的结构和特点 ●限压式变量叶片泵 3.3.1 单作用式叶片泵(非平衡式) 工作原理  改变定子和转子间的偏心量e，就可改变泵的排量(变量泵). 转子受有不平衡的径向液压力,且径向不平衡力随泵的工作压力提高而提高，因此这种泵的工作压力不能太高. ●排量和流量:  流量脉动:理论分析表明，叶片数为奇数时脉动率较小，故一般叶片数为13或15。 3.3.2 双作用式叶片泵(平衡式) 工作原理 ●排量和流量:    无流量脉动:理论分析可知，流量脉动率在叶片数为4的整数倍、且大于8时最小。故双作用叶片泵的叶片数通常取为12。 3.3.3 双作用叶片泵的结构和特点 定子内曲线:等加速等减速曲线 配流盘:三角槽。 叶片的倾角:前倾角。 端面间隙:间隙自动补偿措施。 高压叶片泵的结构:为了提高压力，必须在结构上采取措施， 使吸油区叶片压向定子的作用力减小。 可以采取的措施有多种，一般采用复合叶片结构如双叶片结构和子母叶片结构等。 ●YB1型叶片泵的结构  ●配流盘  3.3.4 限压式变量叶片泵 限压式变量叶片泵的流量改变是利用压力的反馈作用实现的(外反馈和内反馈)。 外反馈限压式变量叶片泵的工作原理。 限压式变量叶片泵的特性曲线。 限压式变量叶片泵的结构 ●外反馈限压式变量叶片泵的工作原理  ●限压式变量叶片泵的特性曲线  限定压力pB:泵在保持最大输出流量不变时，可达到的最高压力。 极限压力pc:外载进一步加大时泵的工作压力不再升高，这时定子和转子间的偏心量为零，泵的实际输出流量为零。 调整: 调整螺钉1可改变原始偏心量e0，即调节泵的最大输出流量，亦即改变A点的位置，使 AB线段上下平移。 调整螺钉4可改变弹簧预压缩量，即调节限定压力pB大小，亦即改变B点的位置，使BC线段左右平移。 改变弹簧刚度k，则可改变BC线段的斜率，弹簧越“软”（k值越小），BC线段越陡，pc值越小； 反之，弹簧越“硬”（k值越大），BC线段越平坦，pc值越大。 ●限压式变量叶片泵的结构 限压式变量叶片泵与双作用叶片泵的区别： 定子和转子偏心安置，泵的出口压力可改变偏心距，从而调节泵的输出流量(外反馈)。 在限压式变量叶片泵中，压油腔一侧的叶片底部油槽和压油腔相通，吸油腔一侧的叶片底部油槽与吸油腔相通，这样，叶片的底部和顶部所受的液压力是平衡的。这就避免了双作用叶片泵在吸油区的定子内表面出现磨损严重的问题。 限压式变量叶片泵中叶片后倾。 最高调定压力一般在7MPa左右。  |
