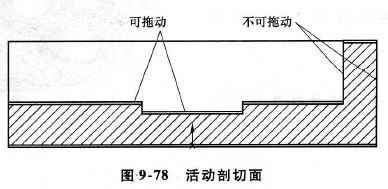

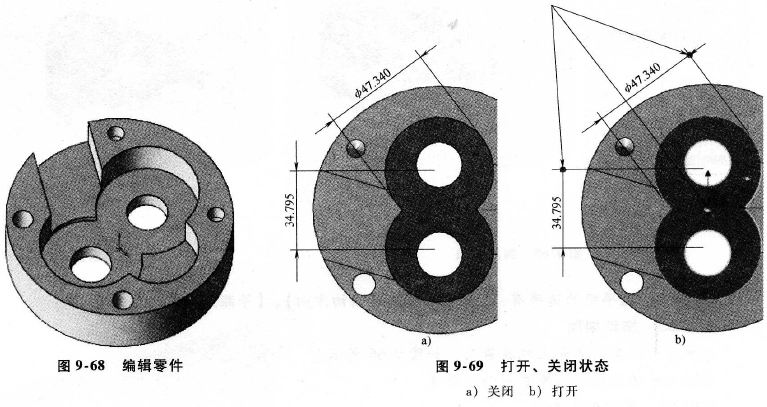

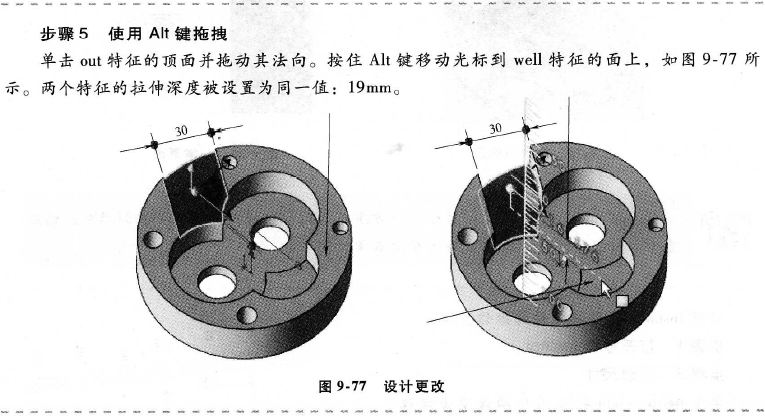

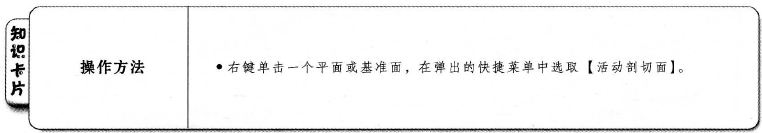

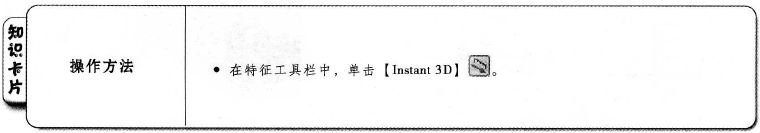

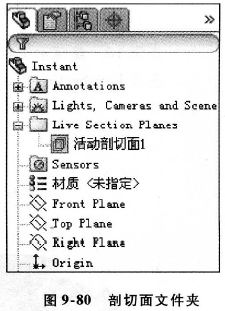

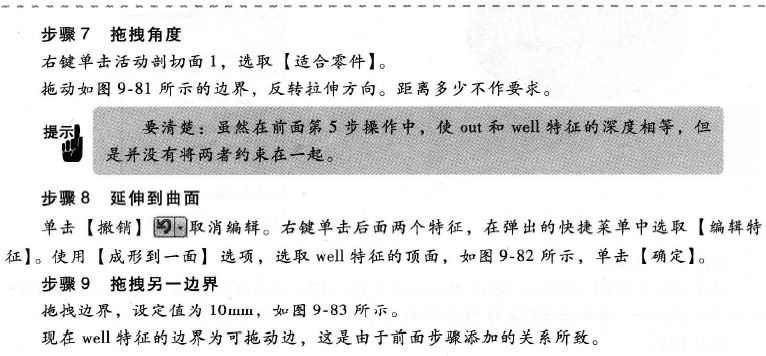

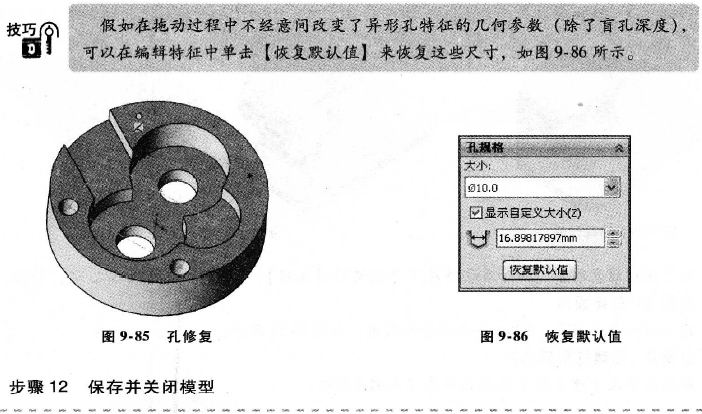

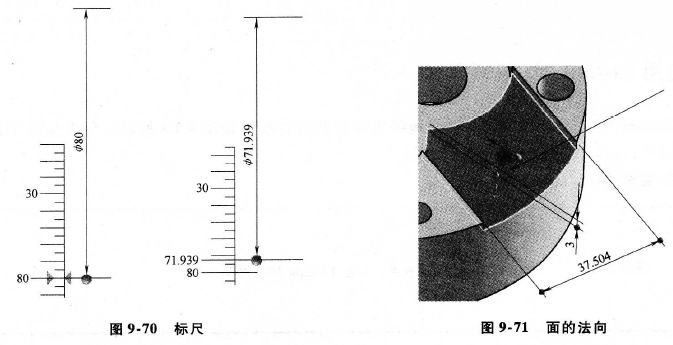

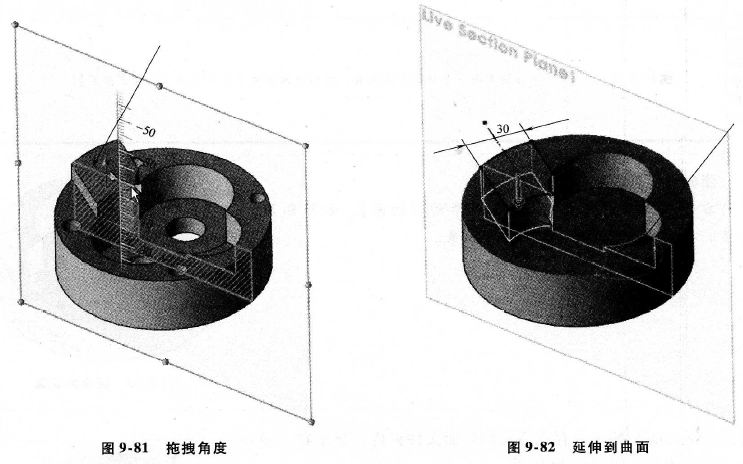

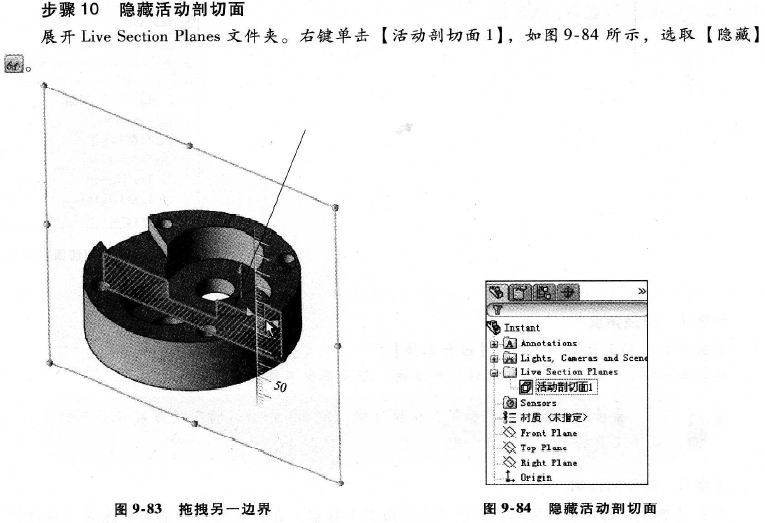

| 9.6 使用Instant 3D编辑零件 使用Instant 3D工具可以准确、快捷地编辑零件几何特征,如图9-68所示。包含拖拽工具和拖拽 中显示的标尺,用以改变尺寸值。工具包括: ●深度测量标尺。  ●数值的一键更改 9.6.1 Instant 3D手柄 这个工具基于【Instant 3D】  ,必须被激活,如图9-69所示。Instant 3D显示球形手柄通过拖拽来移动和修改几何尺寸。 9.6.2 标尺 拖拽球形手柄调节标尺,设定效值,如图9-70所示。移动时,使光标靠近刻度,可以自动捕捉整数刻度;使光标远离标尺,则不捕捉刻度。 9.6.3 拖拽几何体表面 当面被选中时,用户可用相应的工具编辑此面所在的特征。  1.面的法向 在Instant 3D摸型环境下选中面,面的法向将会显示出来,如图9-71所示。在某些 零件中,选中的面可以重新设置其位置。 将面向拉伸特征的反向拖动,可以改变特征的性质。原来的特征可由拉仲r、台变为拉仲切除.反 之亦然。特征的改变决定于拖拽的方向和距离。  2.拖拽到面或顶点 可以通过现有的面、顶点位置设定拖动的尺寸(更多信息,参考9.6.5拖拽深度)。 3.移动特征 可以通过显示在所选面上的2重坐标轴移动桕应的特征。为了移动特征,可以删除其内部包含的 约束关系。 9.6.4 一键更改 Instant 3D模型允许使用一键更改其数值。单击尺寸文字，便可以直接对它修改，如图9-73所 示。     9.6.5 拖拽深度 使用Alt键,拉伸特征的深度可以保持与选定平面、定点一致。  9.6.6 活动剖切面 【活动剖切面】用于动态显示模型对于某一平面的剖切情况。截面中可以改变厚度的边界能被选中 并拖动编辑;不能改变的边界,无法编辑,如图9-78所示。    【活动剖切面】特征保存在活动剖切面文件夹内,显示在Feature-Manager设计树上,如图9-80所示。 它可以在此被显示/隐藏,或压缩。     步骤11 孔修复 显示φ10.0(10)Diamete Holel特征下面的Sketch7。双击打开φ8.0(8)Diamete Holel特征下面的Sketch9。将两个点拖放到Sketch7的定点位置，如图9-85所示。  |
