SolidWorks零件与装配体教程--第9章编辑：设计更改(3)

第9章编辑：设计更改(3)

       9.4 重建工具
  对模型进行重建可以实现对模型所作的修改,如果重建模型的时间很长,会大大降低零件建模的效率。用户可以通过本节介绍的一些工具减少重建模型的时间。
     9.4.1 退回特征
  使用【退回】特征的方法可以减少模型的重建时间。例如,对Vertical-Plate特征进行修改,可以
退回到该特征之后的位置,如图9-26所示。
  修改了零件的某个特征后,零件会被重建。根据退回控制棒的位置,只有退回控制棒之前的特征会被重新建模。零件中的其他特征,在退回控制棒移动或保存零件时才会重新建模。
     9.4.2 特征压缩
  【特征压缩】是减少模型重建时间的常用方法。压缩的特征不会被重建。可以使用配置来安排压缩特征的组合,如图9-27所示。

     9.4.3 重建进度和中断
  如图⒐28所示,模型在重建时,在solidWorks窗口的状态栏中将会显示一个进度条。用户可以按Esc键来中断正在进行的重建。

9.4.4 特征统计

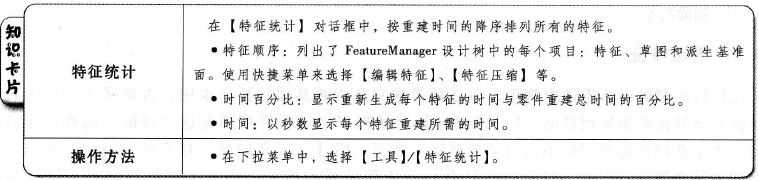

【特征统计】是统计模型中每个特征重建时间的工具。使用特征统计工具,可以发现占用重建时间长的特征,这样就可以修改这些特征或者压缩这些特征以提高建模效率。

  1.关于统计数据
  本例中,模型重建的总时间大约是l/3s,这对任何一个特征的修改不会存在太大的影响。
  统计数据中的数值存在有效数字和舍入误差方面的差异。例如,Featurel特征可能需要Feature2特征两倍的时间重建,分别是0.02s和0.01s。这是不是说明Featurel特征存在问题呢?并不能肯定。有可能Featurel特征重建的时间是0.0151s,而Feature2特征重建的时问是0.0149s,两者仅仅相差0.0002s。
  通过【特征统计】可以发现对重建时间影响较大的特征,然后采取以下措施缩短特征的重建时间:
· 压缩特征以提高效率。
· 分析并修改特征以提高效率。
  ⒉ 影响摸型重建时间的因素
  可以通过分析特征来查明重建时间长的原因。根据特征的类型和使用方式,原因各有不同。
  对于草图特征,系统要查找草图的外部几何关系和终止条件参考的特征,并保持与所参考特征的
关系。草图平面也一样。

  参考步骤10显示/删除几何关系中,有关在草图中修改几何关系的例子。
  对于应用于边或面的特征,系统将检查特征的各种选项和特征在Fea1ureManager中的位置。参考9.4.7编辑特征中,有关在特征中修改几何关系的例子。
  总的来说,对于一个特征的修改主要可以使用如下四个工具:
· 编辑特征。
· 编辑草图。
· 编辑草图平面。
· 删除特征。
    9.4.5 删除特征
  任何特征都可以从零件中删除,但必须考虑它是否被其他特征所引用,否则那些引用它的特征
也将随着该特征的删除而删除。【确认删除】对话框列出了所有将随着这个特征一起被删除的依赖
项目,大多数特征的草图将不会自动被删除。然而,用【异形孔向导】建立的孔特征,其草图将随
着孔的删除而删除。同时,对于那些具有相互依赖关系的特征,删除父特征的同时子特征也将被删除。

9.4.6 重排特征顺序
重排特征顺序可以改变特征在模型中的顺序。特征顺序的改变受特征间父子关系的限制。其方法
是在FeatureManager设计树中拖拽特征到其他特征上,该特征放置在目标特征的后面。

9.4.7 编辑特征
用户可以使用【编辑特征】命令修改特征的定义,其对话框和用户界面与建立该特征的时候相同。通过编辑特征定义,不仅可以进行简单的修改,如尺寸或者方向;也可以进行复杂的修改,如删除某
些参考对象或增加选择其他的参考。

9.4.8 编辑草图
利用【编辑草图】命令可以打开特征的草图,用户可以对尺寸值、尺寸和几何关系进行更改。
外,也可以加人或删除一些几何元素。

当草图状态由完全定义变为过定义,将会出现一个用于修正草图的工具(参考草图状态),修正所
含理的草图状态。
