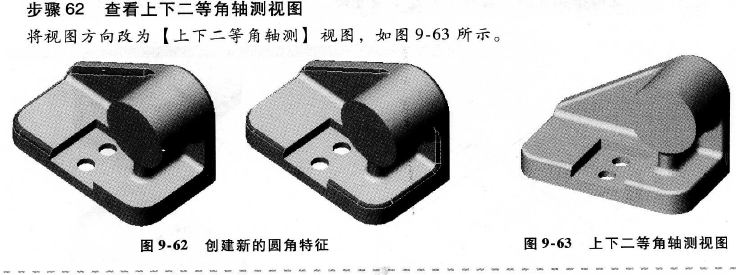

| 9.5 草图轮廓 【草图轮廓】允许用户选择由几何体交叉形成草图的一部分,并可以利用所选择的草图轮廓建立特 征。通过草图轮廓,用户可以使用草图的一部分来创建特征。 利用草图轮廓的另一个优点是草图可以被再次利用,用户可以分别利用草图的不同部分单独创建特征。 在SolidWorks中,可以使用【轮廓选择工具】和【结束选择轮廓】两个命令来选择轮廓和结束轮廓的选择。 9.5.1 可用的草图轮廓 在一幅草图中,往往包括多个可用的草图轮廓。通过草图几何体相交而形成的草图轮廓,可以单 独使用,也可以和其他轮廓组合使用。 就本例而言,表9-2列出了草图所形成的独立区域轮廓和轮廓的组合。 表9-2 独立区域轮廓和轮廓的组合     9.5.2 共享草图 用户可以对同一个草图使用多次,用于创建多个特征。 特征创建完后,所使用的草图将被吸引成为特征的一部分,并且草图会自动隐藏。当用户激活 【轮廓选择工具】并选择了轮廓以后,草图将自动显示在图形区域。  步骤58 重排特征顺序 将Thru-Holes特征拖动到Wall-Thickness特征之后。这样Thu-Holes特征就不会受到抽壳操作的影响了,结果如图9-59所示。 步骤59 修改零件壁厚 将抽壳特征的壁厚改成6mm,重新建模,结果如图9-60所示。  9.5.3 复制圆角 创建新圆角的一种便捷方法是:从现有的特征中进行复制。新圆角特征和原圆角特征的形状和类 型相同,但两者间没有关联。       |
