           修改尺寸文字（Modifying the Text of Dimensions）

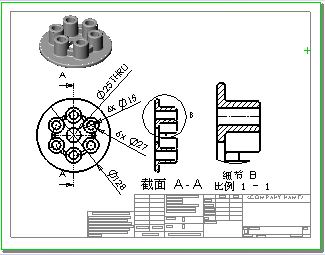

  1. 选择圆柱凸台直径 (27) 尺寸。

  2. 在 PropertyManager 中，在尺寸文字下在 <MOD-DIAM>（模型-直径） 前单击。

  3. 键入 6X，然后单击。

尺寸现在表示工程图中有相同大小的六个圆柱。

  1. 为圆柱凸台孔直径 (15) 尺寸重复步骤 1 到 3。

  2. 选择中心孔直径 (25) 尺寸。

  3. 在 PropertyManager 中的尺寸文字下，在 <DIM>（尺寸）后单击。

  4. 键入 THRU（贯穿） ，然后单击。

尺寸现在表示一完全贯穿切除。

这样工程图就完成了。
