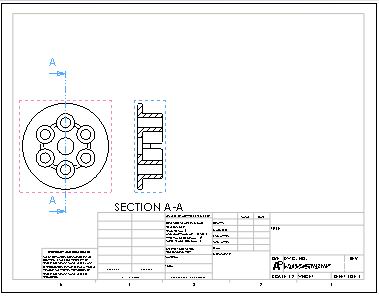

           生成剖面视图（Creating a Section View）

在零件的中心生成一剖面视图。

  1. 单击视图布局工具栏上的剖面视图。

  2. 将指针移动到压力盘的外边线上，直到中心点出现。


  1. 将指针移动到盘的中心点上面。


  1. 单击来开始剖切线。

  2. 将指针直接移动到盘之下。

  3. 单击来结束剖切线。

  4. 将指针移到右面来放置视图并单击来结束。

  5. 在剖面线下单击反转方向以反转剖面视图的方向。

  6. 单击。
